Стенд СВС-50М предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Стенд позволяет проводить испытания:
-
резиновых диэлектрических перчаток
-
резиновых диэлектрических бот и галош
-
слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)
Оборудование Стенда может использоваться в качестве высоковольтной установки для испытаний изоляции напряжением переменного тока (кабелей, изоляторов и др.).
Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов окружающей среды приведены в таблице 1.
|
Таблица 1 ‑ Условия эксплуатации СВС-50М |
|
№ |
Климатические факторы |
Значение |
|
1 |
Температура окружающего воздуха, ˚С |
от + 5 до + 40 |
|
2 |
Относительная влажность воздуха при температуре + 25 ˚С, %, не более |
80 |
|
3 |
Атмосферное давление, мм рт. ст. |
от 630 до 800 |
Технические характеристики приведены в таблице 2.
|
Таблица 2 ‑ Технические характеристики СВС-50М |
|
№ |
Наименование параметра |
Значение |
|
1 |
Напряжение питающей сети переменного тока, В |
220 ± 10 % |
|
2 |
Частота питающей сети, Гц |
50 ± 1 |
|
3 |
Режим работы |
«100В» |
«3кВ» |
«15кВ» |
«50кВ» |
|
4 |
Действующее значение максимального испытательного напряжения, кВ |
0,1 |
3 |
15 |
50 |
|
5 |
Приведенная погрешность измерения напряжения, % |
± 3 |
± 3 |
± 3 |
± 3 |
|
6 |
Количество мест для проведения испытания |
1 |
4 |
4 |
1 |
|
7 |
Максимальный измеряемый ток утечки, мА |
Не измеряется |
7,6 |
7,6 |
10 |
|
8 |
Приведенная погрешность измерения тока, % |
--- |
± 3 |
± 3 |
± 3 |
|
9 |
Потребляемая мощность, кВт, не более |
0,7 |
|
10 |
Масса блока управления, кг, не более |
13,3 |
|
11 |
Масса испытательной ванны, кг, не более |
10 |
|
12 |
Масса блока высоковольтного БВИ-50М, кг, не более |
36,5 |
|
13 |
Габаритные размеры блока управления, мм |
160х190х100 |
|
14 |
Габаритные размеры испытательной ванны, мм |
800х280х630 |
|
15 |
Габаритные размеры источника высокого напряжения БВИ-50М, мм |
346х280х658 |
|
16 |
Средний срок службы, лет |
10 |
|
Таблица 3 ‑ Комплект поставки |
|
№ |
Обозначение |
Наименование |
Кол.,
шт. |
Примечание |
|
1 |
СВС50М.01.00.00.000 |

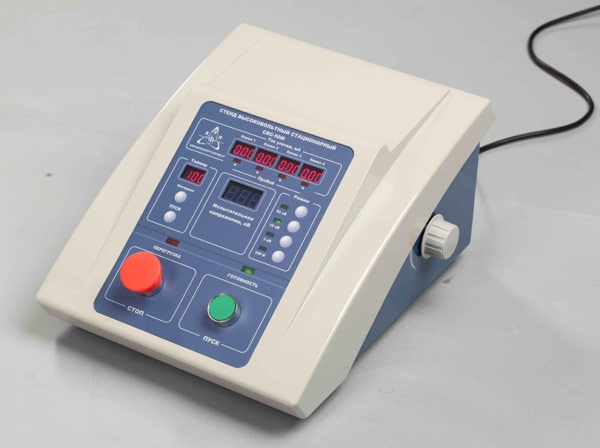

Блок управления |
1 |
|
|
2 |
СВС-50.02.00.00.000 |

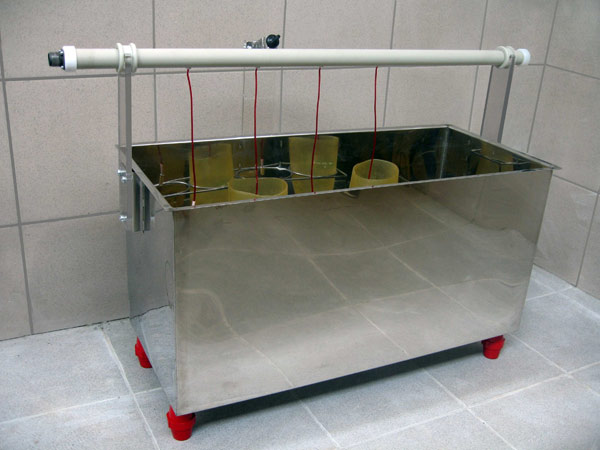

Испытательная ванна |
1 |
|
|
3 |
СВС50М.02.00.00.000 |

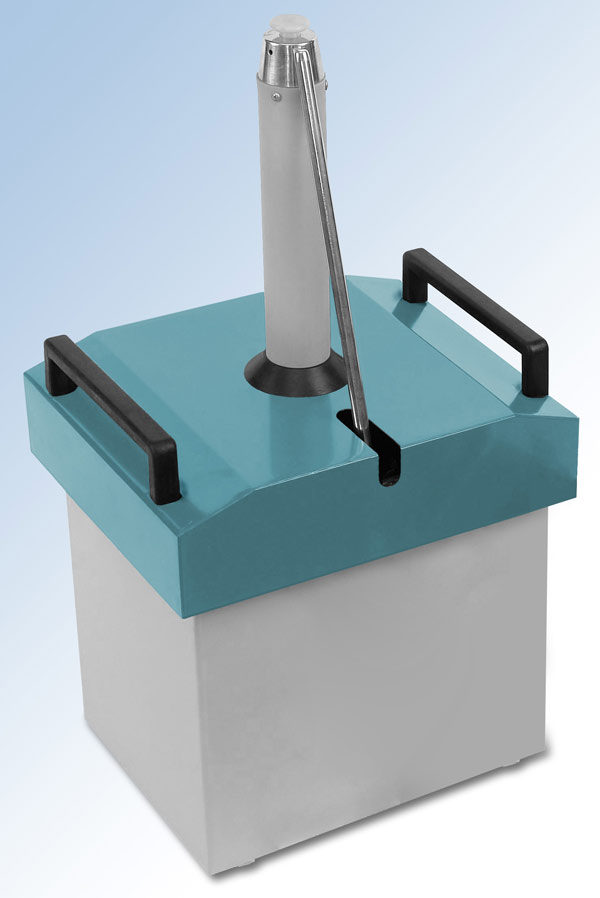

Блок высоковольтный БВИ-50М |
1 |
|
|
4 |
SN311-3/07/1.8B |
Кабель сетевого питания |
1 |
1,8 м |
|
5 |
СВС50М.03.00.00.000 |
Кабель измерительных сигналов |
1 |
3 м |
|
6 |
СВС50М.05.00.00.000 |
Кабель подключения БВИ-50М |
1 |
3 м |
|
7 |
СВС50М.04.00.00.000 |
Кабель высоковольтный |
1 |
3 м |
|
8 |
СВС50М.06.00.00.000 |
Кабель высоковольтный |
1 |
1,5 м |
|
9 |
АИ2500.02.00.00.000 |
Провод заземления |
2 |
4 м |
|
10 |
АГО.481.304 ТУ |
Вставка плавкая ВП2 –1 |
2 |
250 В, 5 А |
|
11 |
СВС50М.00.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
|
