Стенд предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Стенд позволяет проводить испытания:
-
резиновых диэлектрических перчаток
-
резиновых диэлектрических бот и галош
-
слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)
Оборудование Стенда может использоваться в качестве высоковольтной установки для испытаний изоляции напряжением переменного тока (кабелей, изоляторов и др.).
Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов окружающей среды приведены в таблице 1.
Таблица 1 ‑ Условия эксплуатации СВС-100М
|
№
|
Климатические факторы
|
Значение
|
|
1
|
Температура окружающего воздуха, ˚С
|
от + 5 до + 40
|
|
2
|
Относительная влажность воздуха при температуре
+ 25 ˚С, %, не более
|
80
|
|
3
|
Атмосферное давление, мм рт. ст.
|
от 630 до 800
|
Технические характеристики приведены в таблице 2.
Таблица 2 ‑ Технические характеристики СВС-100М
|
№
|
Наименование параметра
|
Значение
|
|
1
|
Напряжение питающей сети переменного тока, В
|
220 ± 10 %
|
|
2
|
Частота питающей сети, Гц
|
50 ± 1
|
|
3
|
Режим работы
|
«100В»
|
«3кВ»
|
«15кВ»
|
«100кВ»
|
|
4
|
Действующее значение максимального испытательного напряжения, кВ
|
0,1
|
3
|
15
|
100
|
|
5
|
Приведенная погрешность измерения напряжения, %
|
± 3
|
± 3
|
± 3
|
± 3
|
|
6
|
Количество мест для проведения испытания
|
1
|
4
|
4
|
1
|
|
7
|
Максимальный измеряемый ток утечки, мА
|
Не измеряется
|
7,6
|
7,6
|
10
|
|
8
|
Приведенная погрешность измерения тока, %
|
---
|
± 3
|
± 3
|
± 3
|
|
9
|
Потребляемая мощность, кВт, не более
|
0,7
|
|
10
|
Масса блока управления, кг, не более
|
13,3
|
|
11
|
Масса испытательной ванны, кг, не более
|
10
|
|
12
|
Масса блоков высоковольтных, кг, не более
|
73
|
|
13
|
Габаритные размеры блока управления, мм
|
160х190х100
|
|
14
|
Габаритные размеры испытательной ванны, мм
|
800х280х630
|
|
15
|
Габаритные размеры блоков высоковольтных БВИ-50М, мм
|
346х280х658
|
|
16
|
Средний срок службы, лет
|
10
|
Таблица 3 ‑ Комплект поставки СВС-100М
|
№
|
Обозначение
|
Наименование
|
Кол.,
шт.
|
Примечание
|
|
1
|
СВС50М.01.00.00.000
|
Блок управления
|
1
|
|
|
2
|
СВС-50.02.00.00.000
|

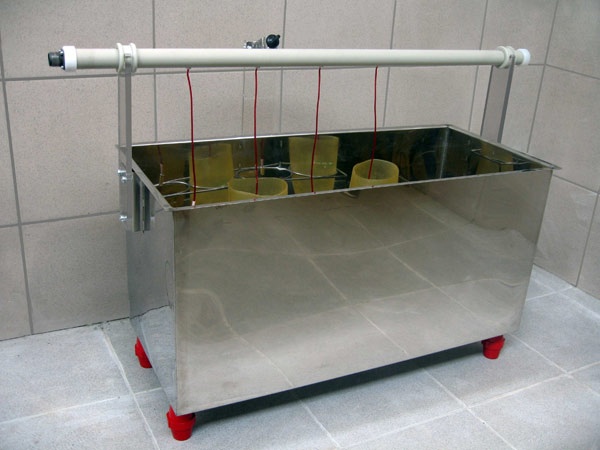

Испытательная ванна
|
1
|
|
|
3
|
СВС50М.02.00.00.000-01
|

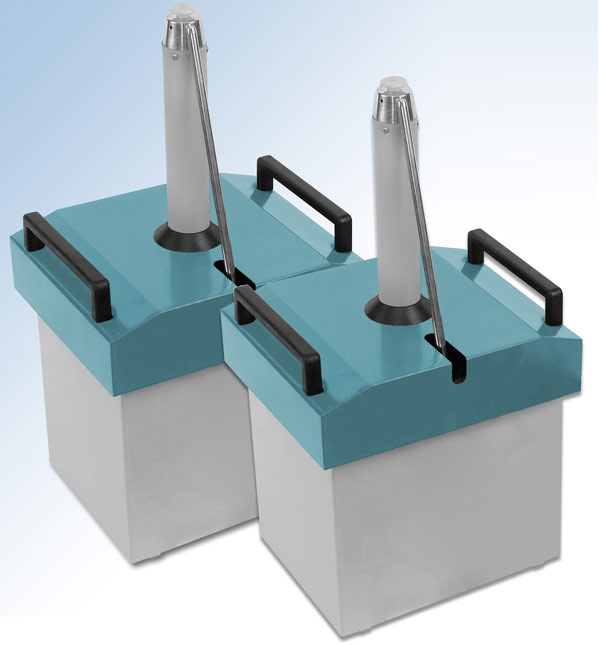

Блок высоковольтный БВИ-50М-1
|
1
|
|
|
4
|
СВС50М.02.00.00.000-02
|
Блок высоковольтный БВИ-50М-2
|
1
|
|
|
5
|
SN311-3/07/1.8B
|
Кабель сетевого питания
|
1
|
1,8 м
|
|
6
|
СВС50М.03.00.00.000
|
Кабель измерительных сигналов
|
1
|
3 м
|
|
7
|
СВС50М.05.00.00.000
|
Кабель подключения БВИ-50М
|
1
|
3 м
|
|
8
|
СВС50М.04.00.00.000
|
Кабель высоковольтный
|
2
|
3 м
|
|
9
|
СВС50М.06.00.00.000
|
Кабель высоковольтный
|
1
|
1,5 м
|
|
10
|
АИ2500.02.00.00.000
|
Провод заземления
|
3
|
4 м
|
|
11
|
АГО.481.304 ТУ
|
Вставка плавкая ВП2 –1
|
2
|
250 В, 5 А
|
|
12
|
СВС100М.00.00.00.000 РЭ
|
Руководство по эксплуатации
|
1
|
|
