Назначение СВС-100ц
Стенд СВС-100ц предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания автоматизирован.
Стенд СВС-100ц позволяет проводить испытания:
-

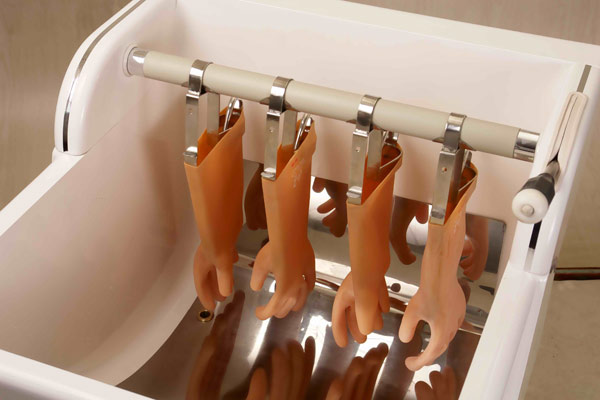

Резиновых диэлектрических перчаток;
-
Резиновых диэлектрических бот и галош;
-
Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.);
-
Оборудование Стенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).
Условия эксплуатации СВС-100ц
-
Температура окружающего воздуха, С - от 10 до 35;
-
Относительная влажность воздуха при температуре +25С, %, не более - 80;
-
Атмосферное давление, мм рт. ст. - от 630 до 800.
Технические характеристики СВС-100ц
-
Напряжение питающей сети переменного тока, В - 220±10%;
-
Частота питающей сети, Гц - 50±1;
-
Максимальное напряжение испытательной ванны, кВ 50Гц - 15;
-
Максимальное напряжение внешнего источника высокого напряжения, кВ - 50;
-
Приведенная погрешность измерения напряжения в диапазоне от 20 до 100 В, % - ±3;
-
Приведенная погрешность измерения напряжения в диапазоне от 1 до 6,5 кВ, % - ±3;
-
Приведенная погрешность измерения напряжения в диапазоне от 6,5 до 15 кВ, % - ±3;
-
Приведенная погрешность измерения напряжения в диапазоне от 10 до 100 кВ, % - ±3;
-
Диапазон измерения токов утечки в режиме испытательной ванны, мА - 0,3-7,5;
-
Диапазон измерения токов утечки в режиме БВИ-50, мА - 0,3-10,0;
-
Приведенная погрешность измерения токов, % - ±3;
-
Количество мест для проведения испытания, шт. - 4;
-
Потребляемая мощность блока управления, Вт, не более - 20;
-
Потребляемая мощность стенда, кВт, не более - 0,9;
-
Масса источника высокого напряжения БВИ-50, кг, не более - 35;
-
Габаритные размеры блока управления, мм - 316х187х132;
-
Габаритные размеры испытательной ванны, мм - 700х795х865;
-
Габаритные размеры внешнего источника высокого напряжения БВИ-50, мм - 346х280х658;
-
Средний срок службы, лет - 10.
Состав СВС-100ц
-

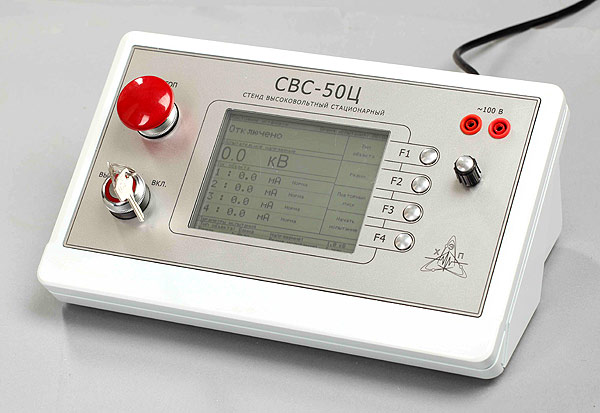

Блок управления СВС-100 - 1;
-

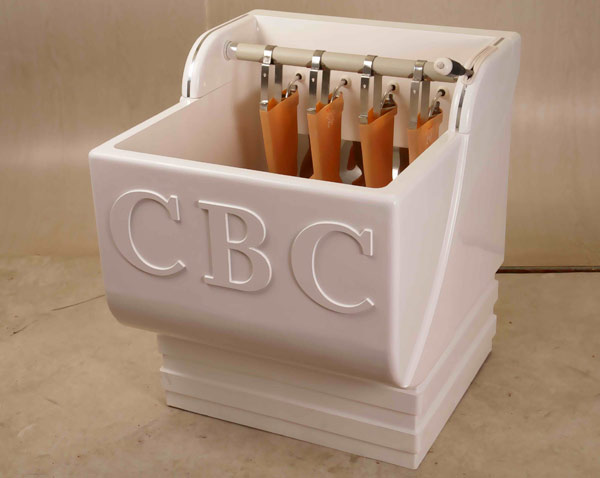

Испытательная ванна - 1;
-
Блок высоковольтный БВИ-50 - 2;
-
Кабель питания - 2;
-
Кабель связи с испытательной ванной - 1;
-
Кабель подключения БВИ-50 - 2;
-
Провод заземления - 2;
-
Провод высоковольтный - 1;
-
Контактная цепь для подключения инструмента - 4;
-
Руководство по эксплуатации - 1;
-
Свидетельство об аттестации - 1.
