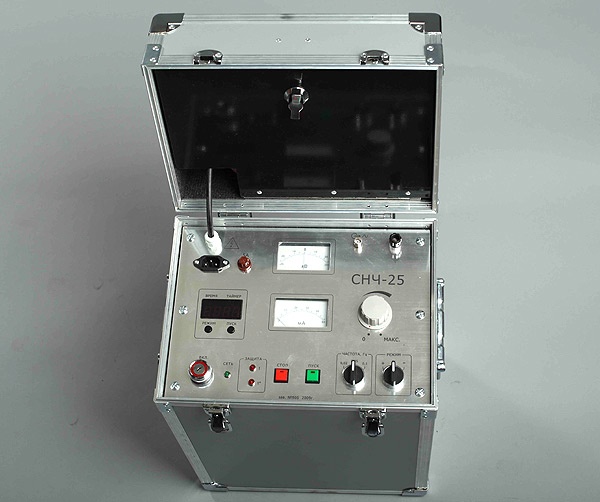

НАЗНАЧЕНИЕ СНЧ-25
Установка СНЧ-25 предназначена для испытания изоляции высоковольтных кабелей из «сшитого» полиэтилена (СПЭ-кабеля), имеющих емкость изоляции в пределах 0,005- 5,0 мкФ, синусоидальным напряжением до 25кВ и частотой 0,1Гц.
СНЧ-25 эксплуатируется как отдельно так и в составе испытательных лабораторий и стендов на промышленных предприятиях, исследовательских и учебных организациях.
установка для испытания СПЭ-кабеля, технические параметры :
-
максимальное значение амплитуды испытательного напряжения – 25 кВ
-
частота выходного напряжения – 0,1Гц
-
минимально допустимое значение емкости нагрузки – 0,005 мкФ
-
максимальная емкость объектов испытания – 5, 0 мкФ
-
погрешность измерения высокого напряжения - 2,0%
-
максимальное значение индикации тока через объект испытаний (амплитудное значение) – 50 мА
-
номинальное напряжение питания (50Гц), – 230 В
-
максимальная потребляемая мощность - 0,7 кВА
-
режим работы - длительный
-
габаритные размеры (д*ш*в), мм – 362*267*489
-
масса, не более - 33 кг
-
длина выходного высоковольтного кабеля - 6 м
Установка СНЧ-25 имеет:
-
•синусоидальное выходное напряжение
-
плавную регулировку выходного напряжения
-
•блокировку нулевого положения регулятора
-
•измерение амплитудных значений испытательного напряжения
-
контроль протекающего тока через изоляцию испытуемого объекта
-
•встроенный разрядный резистор.
Условия эксплуатации СНЧ-25:
Установка предназначена для эксплуатации в закрытых помещениях и на открытом воздухе при следующих условиях:
-
температур окружающего воздуха от - 5 С0 до +40 С0
-
относительная влажность воздуха при температуре 30С0 - до 80 %
-
допустимое отклонение напряжения питания ±10%
Примечание:
Амперметр высоковольтной испытательной установки СНЧ -25 предназначен только для снятия ориентировочных значений тока, протекающего через объект. На показания прибора влияет как частота, так и длина кабелей, поэтому он не предназначен для измерения токов утечки и составления официальных протоколов по результатам испытаний. (Возможные аналоги VLF-25, VLF-25CM, VLF-25CMF).
