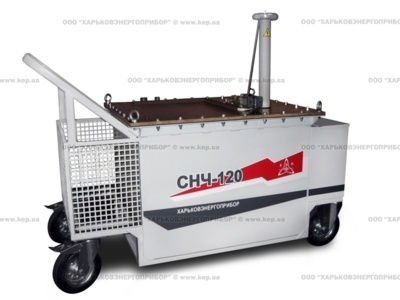

Установка СНЧ-120КП предназначена для испытаний высоковольтных кабелей и других объектов, имеющих значительную ёмкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 120 кВ или напряжением постоянного тока отрицательной полярности до минус 120 кВ.
Установка является мобильным оборудованием и предназначена как для самостоятельного использования, так и в составе передвижных электрот ехнических лабораторий.
Метод испытания кабелей с изоляцией из сшитого полиэтилена с помощью переменного напряжения сверхнизкой частоты в настоящее время признан самым безопасным и достоверным по сравнению с другими методами испытания. Так, считается, что испытания напряжением постоянного тока могут привести к повреждению работоспособного кабеля из-за накопления пространственного заряда. Применение напряжения промышленной частоты нецелесообразно, так как требуемая мощность испытательной установки оказывается слишком большой с практической точки зрения.
Установка СНЧ-120КП формирует испытательное напряжение прямоугольной формы частотой 0,1 / 0,05 / 0,02 Гц. Изменение полярности происходит вследствие свободного колебательного процесса, который формируется установкой, и длится от 2 до 10 мс в зависимости от ёмкости объекта испытаний.
Применение такого способа формирования испытательного напряжения позволило снизить энергопотребление установки и уменьшить её габариты.
-
Технические Да нные
|
Параметр |
Значение |
|
Напряжение питающей сети переменного тока, В |
220±22 |
|
Частота питающей сети, Гц |
50±1 |
|
Максимальный потребляемый ток, А, не более |
5 |
|
Потребляемая мощность, кВт, не более |
1,3 |
|
Форма выходного напряжения |
Косинусно-прямоугольная |
|
Частоты выходного напряжения, Гц |
0,1; 0,05; 0,02 |
|
Максимальное значение индицируемого тока, мА |
50 |
|
Максимальное значение амплитуды выходного напряжения, кВ |
120 |
|
Приведенная погрешность измерения высокого напряжения, % |
±3 |
|
Максимальная ёмкость нагрузки, мкФ |
0,3; 0,6; 1,5 |
|
Выходное напряжение постоянного тока |
+ / - |
|
Режим работы |
Непрерывный |
|
Масса блока управления, кг, не более |
21 |
|
Масса высоковольтного блока, кг, не более |
250 |
|
Габаритные размеры блока управления, мм |
540х226х414 |
|
Габаритные размеры высоковольтного блока, мм |
833х658х972 |
|
Средний срок службы, лет |
10 |
-
Комплект Поставк и
|
Наименование |
Количество |
|
Блок управления |
1 |
|
Высоковольтный блок |
1 |
|
Кабель питания |
1 |
|
Кабель измерительный |
1 |
|
Кабель питания и управления |
1 |
|
Кабель высоковольтный |
1 |
|
|
|
Документация |
|
Руководство по эксплуатации |
1 |
