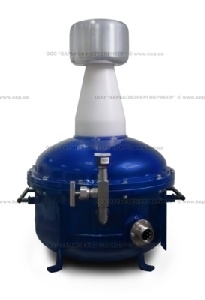

Трансформатор испытательный однофазный газонаполненный ТИОГ-100 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 10 кВ и 35 кВ (и выше) кратковременным переменным (50 Гц) напряжением до 100 кВ.
Трансформатор ТИОГ-100 разработан для применения в составе передвижно й испытательной лаборатории, вследствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.
В стандартном исполнении трансформатор имеет мощность 17 кВА.
В конструкцию трансформатора может быть встроен высоковольтный элегазовый конденсатор, который, при подключении соответствующих измерительных приборов, позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.
В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.
Технически е Данные
|
Параметр |
Значение |
|
Выходное напряжение, кВ |
100 |
|
Входное напряжение, В |
220 или 380 |
|
Номинальная частота, Гц |
50 |
|
Максимальная выходная мощность, кВА |
17 |
|
Максимальный выходной ток, А 1 минута / 15 минут |
0,075 / 0,17 |
|
Максимальная емкость объекта испытаний, пФ |
2500 / 5800 |
|
Емкость встроенного конденсатора, пФ |
18-25 |
|
Рабочее избыточное давление элегаза, МПа |
0,35 |
|
Масса, кг, не более |
85 |
