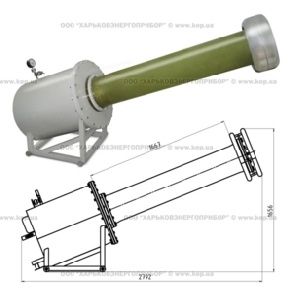

Трансформатор испытательный однофазный газонаполненный ТИОГ-250 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 110 кВ и выше кратковременным переменным (50 Гц) напряжением до 250 кВ.
Трансформатор разработан для применения в составе передвижной испытательной ла боратории, вследствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.
В конструкции трансформатора встроен один (или два – по запросу) высоковольтный элегазовый конденсатор, который при подключении соответствующих измерительных приборов позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь и частичных разрядов ЧР.
В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.
Техническ ие Данные
Параметр |
Значение |
Выходное напряжение, кВ |
250 |
Входное напряжение, В |
220 или 380 |
Номинальная частота, Гц |
50 |
Максимальная выходная мощность, кВА |
- |
Максимальный выходной ток, А 1 минута / 15 минут |
0,3 / 0,12 |
Максимальная емкость объекта испытаний, пФ |
3600 |
Емкость встроенного конденсатора, пФ |
18-25 |
Рабочее избыточное давление элегаза, МПа |
0,11 |
Масса, кг, не более |
480 |
