Назначение УПА-3
УПА-3 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-3 является мобильным оборудованием.
Принцип действия УПА-3 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.
Условия эксплуатации УПА-3
-
Температура окружающего воздуха, С - от 10 до 35
-
Относительная влажность воздуха при температуре +25С, %, не более - 80
-
Атмосферное давление, мм рт. ст. - от 630 до 800
Технические данные УПА-3
-
Напряжение питающей сети переменного тока, В - 220 ± 10%;
-
Частота питающей сети, Гц - 50 ± 1;
-
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА - 3;
-
Диапазон измерения испытательного тока, кА - 0,10…3;
-
Диапазон измерения испытательного тока на одном витке, А - 100…1000;
-
Диапазон измерения испытательного тока на двух витках, А - 50…500;
-
Диапазон измерения испытательного тока на трех витках, А - 33…330;
-
Диапазон измерения испытательного тока на четырех витках, А - 25…250;
-
Диапазон измерения испытательного тока на пяти витках, А - 20…200;
-
Диапазон измерения времени подачи испытательного тока, с - 1…7200;
-
Диапазон измерения времени подачи испытательного тока, мс - 50…990;
-
Приведенная погрешность измерения испытательного тока, %, не более - +(-) 3;
-
Абсолютная погрешность измерения длительности протекания тока и времени отключения в диапазоне от 50 мс до 990 мс,
мс, не более - +(-) 20;
-
Относительная погрешность измерения длительности протекания тока и времени отключения в диапазоне от 1 с до 7200 с,
%, не более - +(-) 3;
-
Время непрерывной работы при максимальном токе, не менее, с - 10;
-
Наибольшая потребляемая мощность, не более, кВА - 5;
-
Масса блока управления, кг, не более (без гибких шин) - 3;
-
Масса ИТ-3, кг, не более - 13;
-
Масса гибкой шины (длиной 1м сечением 110 мм2), кг, не более - 1,3;
-
Габаритные размеры блока управления, мм, не более - 340х210х140;
-
Габаритные размеры ИТ-3, мм, не более - 250х220х115;
-
Средний срок службы, лет - 10.

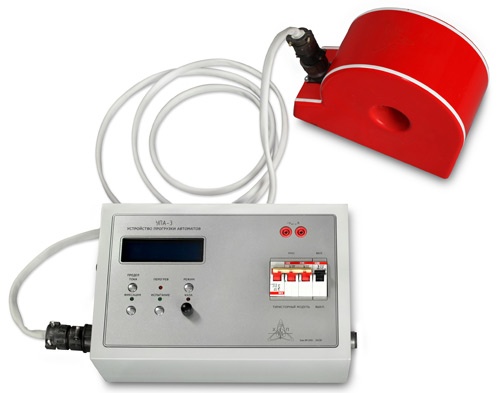

Состав изделия УПА-3
-
Блок управления УПА-3 - 1
-
Источник тока ИТ-3 - 1
-
Шина гибкая (длина 1 м) - 4 Сечение 110 мм2
-
Разъем подключения РНО ШР40П3ЭШ9 - 1
-
При поставке УПА-3 с РНО поставляется кабель присоединения УПА-3 к РНО
-
Руководство по эксплуатации - 1
-
РНО (Iном=22 А) - 1 (Поставляется по отдельному заказу)
