Назначение УПА-6

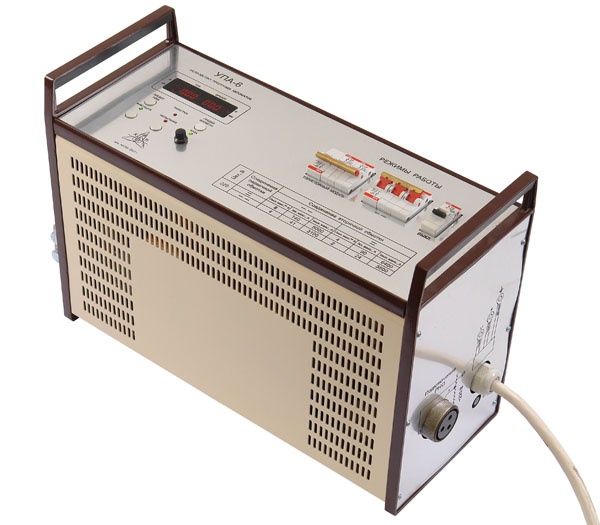

Устройство прогрузки автоматов УПА-6 ( далее - УПА-6) предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата. УПА-6 является переносным оборудованием, выполненным в виде переносного блока.
УСЛОВИЯ ЭКСПЛУАТАЦИИ УПА-6
-
температура окружающего воздуха, ˚С - от -30 до + 35;
-
относительная влажность воздухапри температуре + 25 ˚С, % - не более 80;
-
атмосферное давление, мм. рт. ст. - от 630 до 800.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УПА-6
-
напряжение питающей сети однофазного переменного тока, В - 220 +-15,10;
-
частота питающей сети, Гц - 50±1;
-
наибольший ток на выходе (действующее значение), кА - 6,4;
-
наибольшая потребляемая мощность, кВ∙А - 33;
-
масса установки, кг, не более (без гибких шин) - 47;
-
габаритные размеры, мм - 535х358 х200;
-
средний срок службы, лет - 10.
КОМПЛЕКТНОСТЬ УПА-6
-
УПА-6.100.000.000 (УПА-6),шт. - 1;
-
УПА-6.200.000.000 (Шина гибкая,длина 1М, сечение 110 мм2 ), шт. - 8;
-
УПА-6.200.000.000 (Разъем подключения РНО,ШР 40 П 3 ЭШ 9 ), шт. - 1;
-
УПА-6.000.000.000 РЭ (Руководство по эксплуатации), шт. - 1;
-
УПА-6.000.000.000 (РНО, Iном=80 А), шт. - 1;
-
РНО (Поставляется по отдельному заказу)
