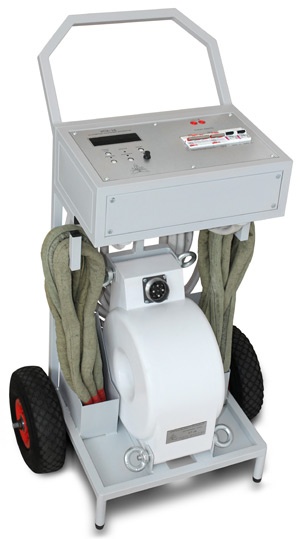

Назначение УПА-16
УПА-16 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-16 является мобильным оборудованием.
Принцип действия УПА-16 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.
Условия эксплуатации УПА-16
-
Температура окружающего воздуха, С от 10 до 35;
-
Относительная влажность воздуха при температуре +25С, %, не более 80;
-
Атмосферное давление, мм рт. ст. от 630 до 800;
Технические данные УПА-16
-
Напряжение питающей сети переменного тока, В 380±10% или 220±10%;
-
Частота питающей сети, Гц 50±1;
-
Наибольший ток, при питании от сети 380 В, на выходе (действующее значение), кА 16;
-
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА 9,4;
-
Диапазон измерения испытательного тока, кА 0,20…40;
-
Диапазон измерения испытательного тока, А 20…4092;
-
Диапазон измерения времени подачи испытательного тока, с 1…86359;
-
Диапазон измерения времени подачи испытательного тока, мс 10…990;
-
Приведенная погрешность измерения испытательного тока, % 3;
-
Приведенная погрешность измерения длительности протекания тока и времени отключения, %, не более 3;
-
Время непрерывной работы при максимальном токе, не менее, с 10;
-
Наибольшая потребляемая мощность, не более, кВА 55;
-
Масса ИТ-16, кг, не более 57;
-
Масса установки, кг, не более (без гибких шин) 84;
-
Габаритные размеры, мм, не более 960х680х400;
-
Средний срок службы, лет 10.
Состав изделия УПА-16
-
Блок управления УПА-16 1;
-
Источник тока ИТ-16 1;
-
Транспортная тележка 1;
-
Шина гибкая (длина 1 м) 8 (Сечение 110 мм2);
-
Шина гибкая (длина 2 м) 6 (Сечение 110 мм2);
-
Провод заземления (длина 5 м) 1 (Сечение 6 мм2);
-
Коллектор 2;
-
Разъем подключения РНО ШР40П3ЭШ9 1 (При поставке УПА-16 с РНО поставляется кабель присоединения УПА-16 к РНО);
-
Руководство по эксплуатации 1;
РНО (Iном=120 А) 1 (Поставляется по отдельному заказу)
