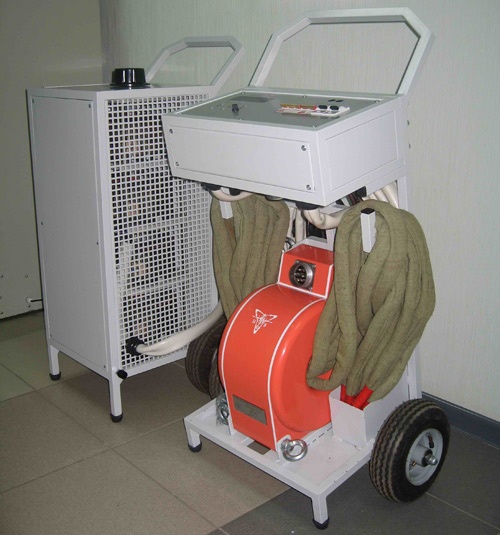

Назначение УПА-20
УПА-20 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-20 является мобильным оборудованием.
Принцип действия УПА-20 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.
Условия эксплуатации УПА-20
-
Температура окружающего воздуха, С от 10 до 35
-
Относительная влажность воздуха при температуре +25С, %, не более 80
-
Атмосферное давление, мм рт. ст. от 630 до 800
Технические данные УПА-20
-
Напряжение питающей сети переменного тока, В 380±10% или 220±10%
-
Частота питающей сети, Гц 50±1
-
Наибольший ток, при питании от сети 380 В, на выходе (действующее значение), кА 20
-
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА 14
-
Диапазон измерения испытательного тока, кА 3…20
-
Диапазон измерения испытательного тока, А 200…4000
-
Диапазон измерения времени подачи испытательного тока , с 1…7200
-
Диапазон измерения времени подачи испытательного тока, мс 50…990
-
Приведенная погрешность измерения испытательного тока, %, не более ± 3
-
Абсолютная погрешн. измерения длит. протек. тока и времени отключения в диапазоне от 50 мс до 990 мс, мс, не более ± 20
-
Относительная погрешн. измерения длит.протек. тока и времени отключения в диапазоне от 1 с до 7200 с, %, не более ± 3
-
Время непрерывной работы при максимальном токе, не менее, с 10
-
Наибольшая потребляемая мощность, не более, кВА 55
-
Масса ИТ-20, кг, не более 57
-
Масса установки, кг, не более (без гибких шин) 84
-
Габаритные размеры, мм, не более 960х680х400
-
Средний срок службы, лет 10
Состав изделия УПА 20
-
Блок управления УПА-20 1
-
Источник тока ИТ-20 1
-
Транспортная тележка 1
-
Шина гибкая (длина 1 м) 8 (Сечение 110 мм2)
-
Шина гибкая (длина 2 м) 6 (Сечение 110 мм2)
-
Провод заземления (длина 5 м) 1 (Сечение 13 мм2)
-
Коллектор 2
-
Разъем подключения РНО ШР40П3ЭШ9 1 (При поставке УПА-20 с РНО поставляется кабель присоединения УПА-20 к РНО)
-
Руководство по эксплуатации 1
РНО (Iном=120 А) 1 (Поставляется по отдельному заказу)
