Назначение ГЗЧ-2500
Генератор звуковой частоты ГЗЧ- 2500 ( далее - ГЗЧ-2500) предназначен для поиска мест повреждения кабельных линий.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ГЗЧ-2500
-
диапазон температур окружающего воздуха, С - от минус 20 до +40;
-
относительная влажность воздуха при температуре 25 С - до 80 %;
-
атмосферное давление, мм рт. ст. - 650 – 800;
-
на месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
ТЕХНИЧЕСКИЕ ДАННЫЕ ГЗЧ-2500
-
выходная мощность в согласованном режиме, Вт - не менее 2500;
-
максимальное выходное напряжение холостого хода, В - 300;
-
максимальный выходной ток, А - 50;
-
частота генерации, Гц - 1024/2048;
-
частота. модуляции, Гц - 1,5-3;
-
количество ступеней согласования с нагрузкой, шт. - 12;
-
диапазон сопротивления нагрузки, Ом - 0,5- 150;
-
питание - однофазная сеть переменного тока 220 +- 22В, 50 +- 2 Гц;
-
потребляемая мощность, Вт - не более 3000;
-
габаритные размеры, мм - 320х360х200;
-
масса, кг - не более 15.
КОМПЛЕКТНОСТЬ ГЗЧ-2500
-
генератор ГЗЧ-2500 - 1
-
провод соединительный с нагрузкой длиной 2 м - 2
-
генератор звуковой частоты ГЗЧ-2500 - 1
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА ГЗЧ-2500
Входное сетевое напряжение 220 В, 50 гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор.
В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения.
Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода - с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.
Конструктивно генератор выполнен в корпусе типа "НАДЕЛ"

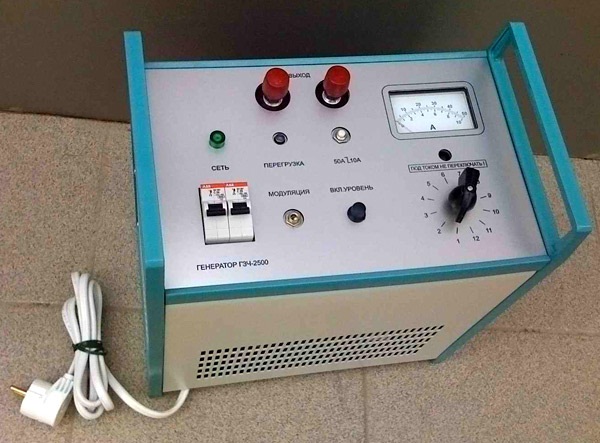

На передней панели изделия находятся:
-
индикатор выходного тока (вся шкала 100 А);
-
кнопка «10А», при нажатии на которую вся шкала индикатора становится 10А;
-
ручка плавной регулировки выходного напряжения «ВКЛ УРОВЕНЬ», совмещенная с выключателем;
-
ручка ступенчатой регулировки выходного напряжения;
-
светодиод «ПЕРЕГРУЗКА»;
-
автоматы включения сети с индикатором «СЕТЬ»;
-
тумблер "МОДУЛЯЦИЯ", включающий режим прерывистой генерации;
-
клеммы « ВЫХОД».
