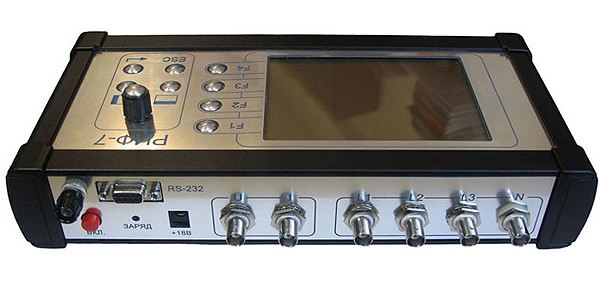

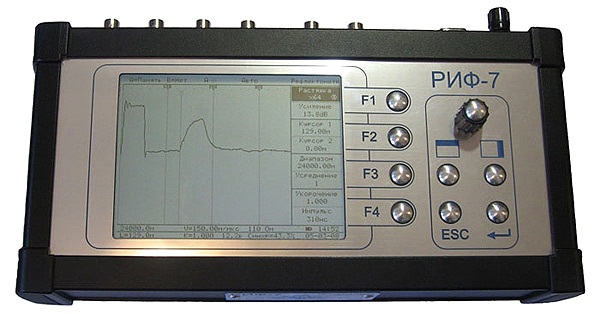

Портативный цифровой рефлектометр РИФ-7

Назначение РИФ-7

Рефлектометр высоковольтный осциллографический РИФ-7 ( далее - РИФ-7 )предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

Прибор РИФ-7 позволяет

• обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
• измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
• запоминать, хранить и обрабатывать результаты измерений;
• в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции.
• сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета. (Эта функция реализуется по индивидуальному требованию заказчика).

Условия эксплуатации РИФ-7

(внутри закрытых помещений, в частности - в крытом автотранспорте):

• диапазон температур окружающего воздуха, °С- от минус 10 до+40;
• относительная влажность воздуха при температуре 25 С - до80% ;
• атмосферное давление, мм. рт. ст.- 650 - 800;

Технические данные РИФ-7

• Максимальное измеряемое расстояние до места повреждения, км - 12,3;
• Минимальное измеряемое расстояние до места повреждения, м - 3;
• Дискретность измерения, м - 0,2.

Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом :

• амплитуда, кВ - от 3 до 25;
• длительность фронта, мкс, не более - 0,15;
• длительность импульса, мкс, не менее - 2.

Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом :

• амплитуда, В, не менее - 5;
• длительность фронта, мкс, не более - 0,02;

Наибольшее рабочее напряжение датчика импульсного напряжения, кВ - 60.

Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.

В случае измерения расстояния на высоком напряжении в режимах "заплывающего про­боя", холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км.длительность импульса, мкс, - 0,05 - 0,5.
