НАЗНАЧЕНИЕ СВП-05

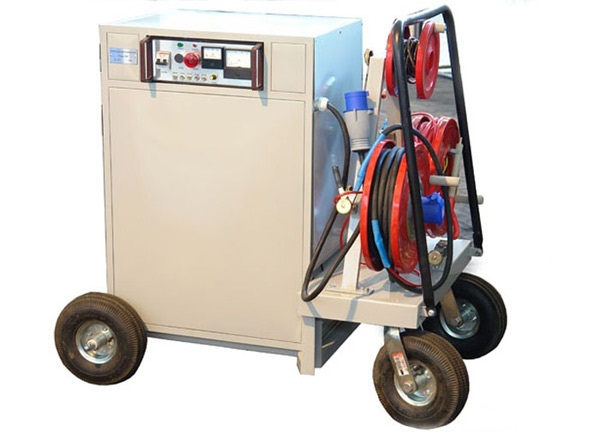

Стенд высоковольтный передвижной СВП-05 (далее СВП-05 ) предназначен для прожига дефектной изоляции кабелей с последующим ее дожигом.
УСЛОВИЯ ЭКСПЛУАТАЦИИ СВП-05
-
диапазон температур окружающего воздуха, С - от минус 20 до +40;
-
относительная влажность воздуха при температуре 25 С - до 80 %;
-
атмосферное давление, мм рт. ст. - 650 – 80
-
питание СВП производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВА. Для полной реализации возможностей СВП мощность генератора должна быть не менее 25 кВА.
ТЕХНИЧЕСКИЕ ДАННЫЕ СВП-05
-
питание – однофазная сеть переменного тока частотой 50 +- 2 Гц, напряжением 220+- 20В;
-
потребляемый ток, не более, А - 80;
-
параметры киловольтметра, измеряющего высокое постоянное напряжение: 0 - 25;
-
масса оборудования, кг, не более - 180;
-
обслуживающий персонал – 2 оператора (не менее);
-
срок службы, лет - 10.
БЛОК ПРОЖИГА БПР-25/8
-
максимальное выходное напряжение в режиме холостого хода, кВ - 25;
-
минимальное выходное напряжение в режиме холостого хода, кВ - 1;
-
количество ступеней прожига, шт. - 5;
-
максимальный ток блока прожига в режиме короткого замыкания, А - 20;
-
максимальное напряжение дожига в режиме холостого хода, В - 500;
-
максимальный ток дожига в режиме короткого замыкания, А - 40;
-
потребляемая мощность блока прожига, кВА , не более - 18;
-
мощность, отдаваемая в нагрузку, кВА, не менее - 8,5;
-
режим работы блока прожига – длительный;
-
габаритные размеры, мм - 495х350х560; •масса, кг, не более 90.
