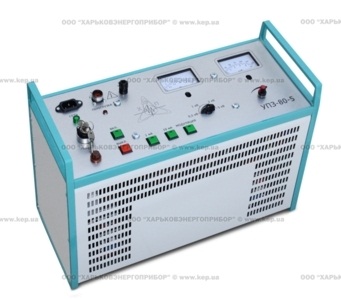

Установка УПЗ-80-5 предназначена для испытаний оболочки кабеля с изоляцией из сшитого полиэтилена, предварительной и точной локализации повреждений оболочки кабеля. УПЗ-80-5 может применяться для преобразования высокоомных дефектов на сигнальных кабелях, кабелях управления и связи.
УПЗ-80-5 имеет моноблочную конструкцию и является переносным оборудованием.
-
Техническ ие Данные
|
Параметр |
Значение |
|
Напряжение питающей сети однофазного переменного тока, В |
220±11 |
|
Частота питающей сети однофазного переменного тока, Гц |
50...60 |
|
Максимальный потребляемый ток, А, не более |
4 |
|
Максимальная потребляемая мощность, кВА, не более |
0,750 |
|
Форма выходного напряжения |
Постоянное |
|
Максимальный выходной ток, мА |
1500, 750, 350, 150 |
|
Выходное испытательное напряжение, В |
500, 1000, 2000, 5000 |
|
Приведенная погрешность измерения высокого напряжения, % |
±3 |
|
Приведенная погрешность измерения выходного тока, % |
±3 |
|
Минимальная емкость нагрузки, мкФ |
0,1 |
|
Рабочий цикл при номинальной мощности: |
|
- работает, час, не менее |
2 |
|
- не работает, час, не более |
1 |
|
Масса установки, кг, не более |
45 |
|
Габаритные размеры, мм, не более |
560х410х305 |
|
Средний срок службы, лет |
10 |
-
Условия Эксплуа тации
Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
|
Параметр |
Значение |
|
Температура окружающей среды, °С |
от -5 до +45 |
|
Относительная влажность, %, не более |
80 при температуре +25 °С |
|
Атмосферное давление, кПа (мм. рт. ст.) |
84,0 – 106,7 (630 – 800) |
-
Комплект Поставк и
|
Наименование |
Количество |
|
Аппарат УПЗ-80-5 |
1 |
|
Провод высоковольтный экранированный (длина 6 м) |
1 |
|
Провод заземления (сечение 6мм2, длина 6 м) |
1 |
|
Вставка плавкая |
3 |
|
|
|
Документация |
|
Руководство по эксплуатации |
1 |
