Назначение ТАНГЕНС-3М

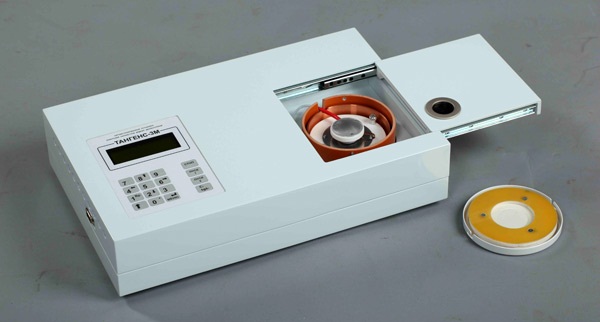

Автоматизированная установка измерения диэлектрических потерь трансформаторного масла Тангенс-3М предназначена для определения тангенса угла диэлектрических потерь tgδ (далее - тангенса угла потерь) трансформаторного масла по ГОСТ 6581-75 на частоте сети 50 Гц.
Установка рассчитана для эксплуатации в помещениях при рабочих значениях температуры воздуха от плюс 15° С до плюс 35°С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).
Технические данные ТАНГЕНС-3М
Установка Тангенс-3М измеряет тангенс угла диэлектрических потерь tgδ, диэлектрическую проницаемость ε, электрическую емкость С и напряжение U, приложенное к измерительной ячейке, температуру пробы трансформаторного масла.
-
диапазон измерений тангенса угла потерь - 0,0001 ÷ 1,0 (0,01 ÷ 100 %);
-
погрешность при измерении тангенса угла потерь (0,01 tg +0,0002);
-
действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1МВ/м, В - 2000;
-
диапазон измерений рабочего напряжения, В - 0 ÷ 2700;
-
предел допускаемой относительной основной погрешности при измерении рабочего напряжения, % - 1,0;
-
диапазон измерений емкости, пФ - 5 ÷ 50;
-
предел допускаемой относительной основной погрешности при измерении емкости, % - (0,5 + tg);
-
диапазон работы нагревателя, С - 10 ÷ 100;
-
точность измерения температуры, С - 1;
-
время измерения, включая калибровку и нагрев до 90C (с измерениями через 10Cв), мин. - 30;
-
время измерения, включая калибровку, нагрев до 90C (с измерениями через 10 C ) и остывание, мин.- 80.
Технические данные измерительной ячейки ЯИ-80
-
объем ячейки, куб.см - 13÷14;
-
напряжение питающей сети однофазного переменного тока, В - 205 ÷ 235;
-
потребляемая мощность, кВА, не более - 0,3;
-
габаритные размеры, мм - 405*260*90;
-
масса, кг, не более - 5.
Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню. Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в стационарный персональный компьютер (ПК) файл, содержащий результаты измерений. Файл может быть записан в формате MS Word или Excel. ПК подключается к установке через последовательный интерфейс (RS232C). ПК должен быть IBM операционная система
Комплектность ТАНГЕНС-3М
-
установка «Тангенс-3М» М-3М.00.00.00 - 1;
-
ячейка измерительная ЯПИ-3 ЯПИ-3/00.00.00 - 3;
-
кабель сетевой - 1;
-
кабель интерфейсный для подключения к персональному компьютеру - 14
-
компакт-диск с программой - 1;
-
руководство по эксплуатации ТМ-3М.00.00.00РЭ - 1;
-
ячейка измерительная ЯПИ-3. Паспорт ЯПИ-3/00.00.00ПС - 3;
-
метрологический аттестат ГП «Харьковстандартметрология» - 1.
