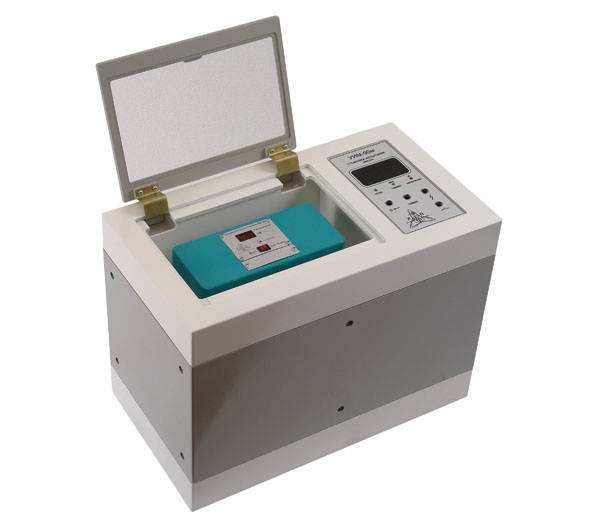

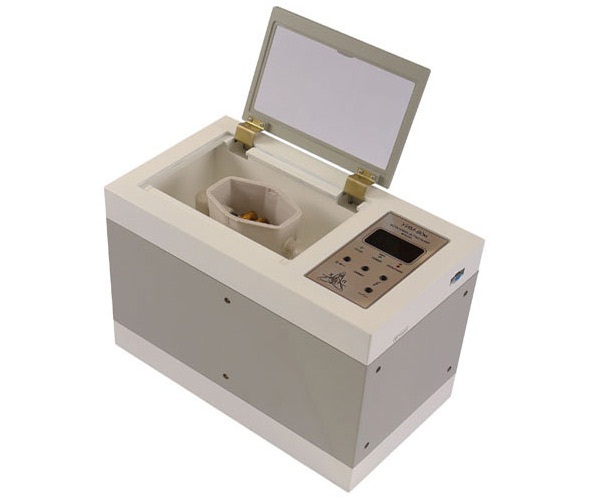

Назначение установки УИМ-90М
Установка измерения масла УИМ-90М предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков.
Установка измерения масла УИМ-90М рассчитана на эксплуатацию в условиях лабораторных, капитальных жилых и других подобного типа помещений при рабочих значениях температуры воздуха от +10 до +35°С (предельные значения температуры: верхнее +40°С, нижнее +1°С).
Относительная влажность воздуха должна быть не более 80% при 25°С и при более низких температурах, без конденсации влаги, а атмосферное давление в пределах от 630 до 800 мм рт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УИМ-90М
-
Напряжение питающей сети однофазного переменного тока , В 220+-22;
-
Частота питающей сети, Гц - 50;
-
Наибольшее пробивное напряжение, кВ - 80;
-
Объем измерительной ячейки, кв.см. - 400;
-
Наибольшая потребляемая мощность кВА - 0,5;
-
Масса установки не более, кг. - 26.
УСЛОВИЯ ЭКСПЛУАТАЦИИ УИМ-90М
-
Работа без заземления запрещается;
-
Установку и выемку ячейки с диэлектриком, для большей безопасности, следует производить после выключения сетевого выключателя Установки;
-
Работать с Установкой, стоя на резиновом коврике;
-
Работать с неисправной Установкой запрещается;
-
Все лица, осуществляющие эксплуатацию и техническое обслуживание Установки, должны быть предварительно обучены безопасным методам работы с Установкой, знать в соответствующем объёме “Правила технической эксплуатации электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок потребителей”.
