НАЗНАЧЕНИЕ ЯИ-80
Ячейка измерительная ЯИ-80 предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания масла УИМ-90 (АИМ-90) во время их поверки и калибровки.

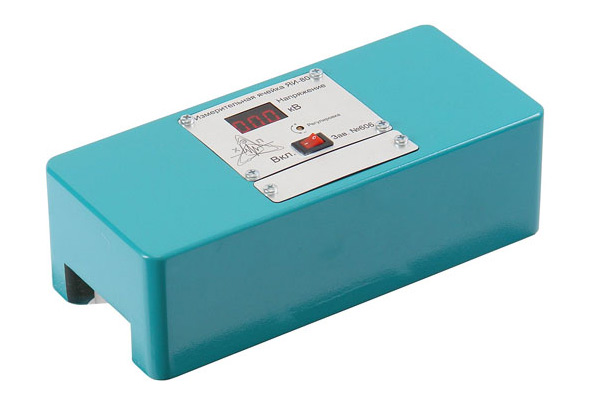

Ячейка измерительная ЯИ-80 является переносным оборудованием, выполненным в виде пульта.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ЯИ-80
-
температура окружающего воздуха, °С - от +10 до +35;
-
относительная влажность воздуха при температуре +25 °С, %, не более - 80;
-
атмосферное давление, мм рт. ст. - от 630 до 800.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯИ-80
-
измеряемое напряжение, кВ – от 20 до 80;
-
приведенная погрешность, %, не более - 1,0;
-
частота питающей сети измерю напряжения, Гц 50±1;
-
напряжение питания, В – от 3,2 до 4,8;
-
потребляемый ток питания, мА, не более - 50;
-
входное сопротивление, МОм, не менее - 600;
-
масса установки, кг, не более - 1,3;
-
габаритные размеры, мм, не более - 200х90х65
-
межэлектродное расстояние, мм - 170.
КОМПЛЕКТНОСТЬ ЯИ-80
-
ячейка измерительная, шт. - 1;
-

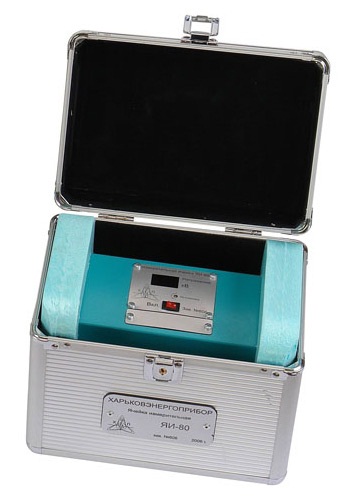

укладочный ящик, шт. - 1;
-
элементы питания LR03(AAA), шт. - 3;
-
руководство по эксплуатации, шт. - 1.
