Назначение ЯОИ-3
Ячейка образцовая трехзажимного типа ЯОИ-3 предназначена для проверки точности измерений тангенса угла диэлектрических потерь и электрической ёмкости автоматизированной установкой "Тангенс-3М".

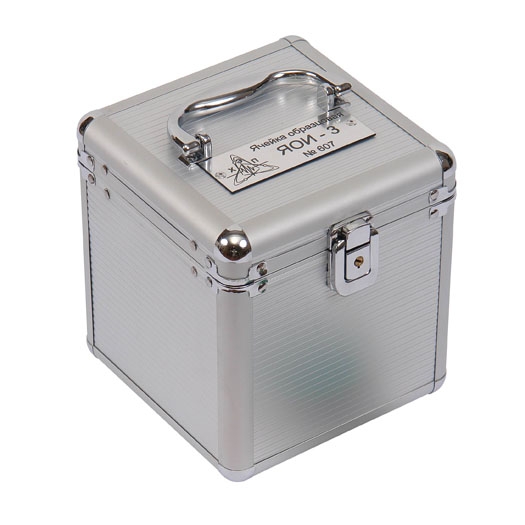

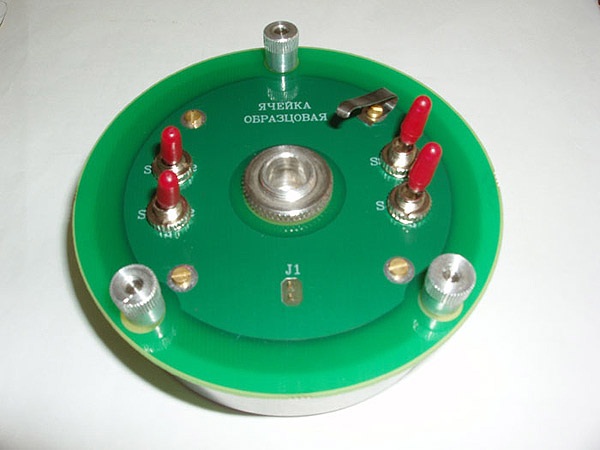

Ячейка ЯОИ-3 представляет собой эталонный 3-х секционный конденсатор со схемой введения потерь, собранный в герметичном корпусе и снабженный разъёмом для подсоединения контактора установки.
Технические данные ЯОИ-3
-
масса, кг, не более - 0,2;
-
габаритные размеры, мм – 45 х 90;
-
материал корпуса – сталь;
-
количество положений переключателей - 4.
Условия эксплуатации ЯОИ-3
-
температура окружающей среды, С - 20 ± 2;
-
относительная влажность воздуха, % - 30 – 70;
-
атмосферное давление, кПа - 84 – 106,7;
-
напряжение питания, В - 220 ± 15;
-
частота питающей сети, Гц - 50 ± 0,5 Гц.
