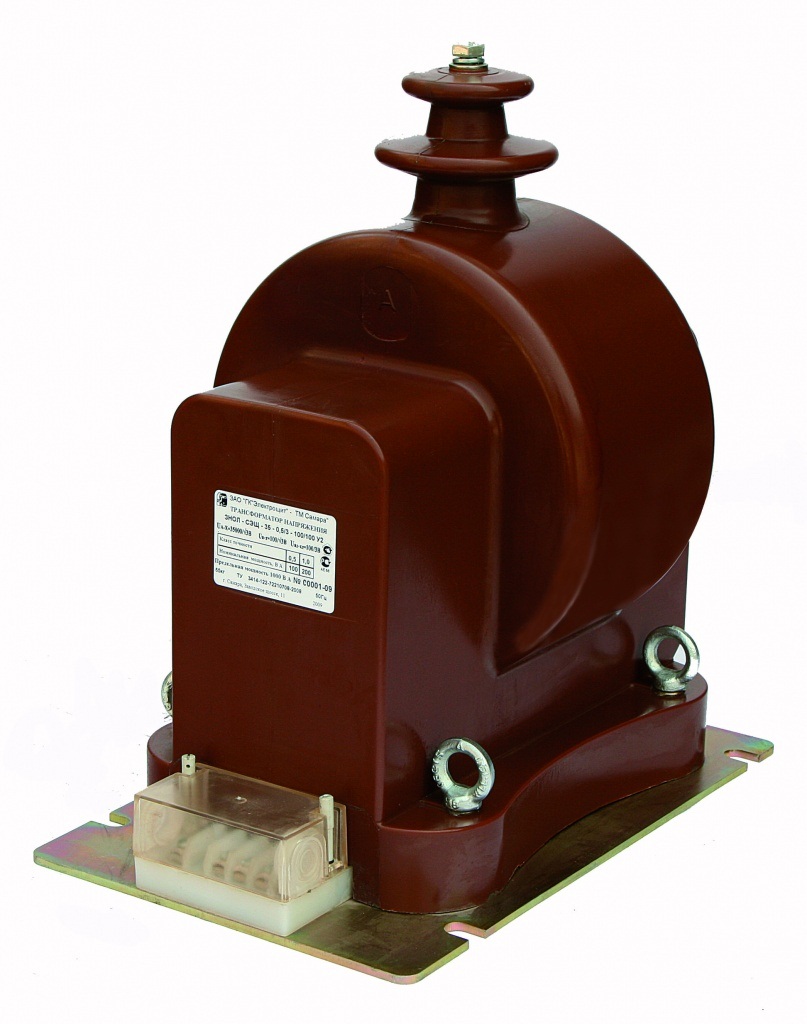

Трансформатор выполнен в виде опорной конструкции. Корпус трансформатора изготавливается из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Высоковольтный вывод первичной обмотки расположен на верхней части трансформатора. Выводы вторичных обмоток и заземляемый вывод первичной обмотки располагаются в нижней части трансформатора.
Трансформатор имеет болт заземления, который расположен на основании. Есть возможность заземления одного из выводов вторичных обмоток непосредственно на основание.
Трансформаторы комплектуются прозрачной пластмассовой крышкой для закрытия и пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.

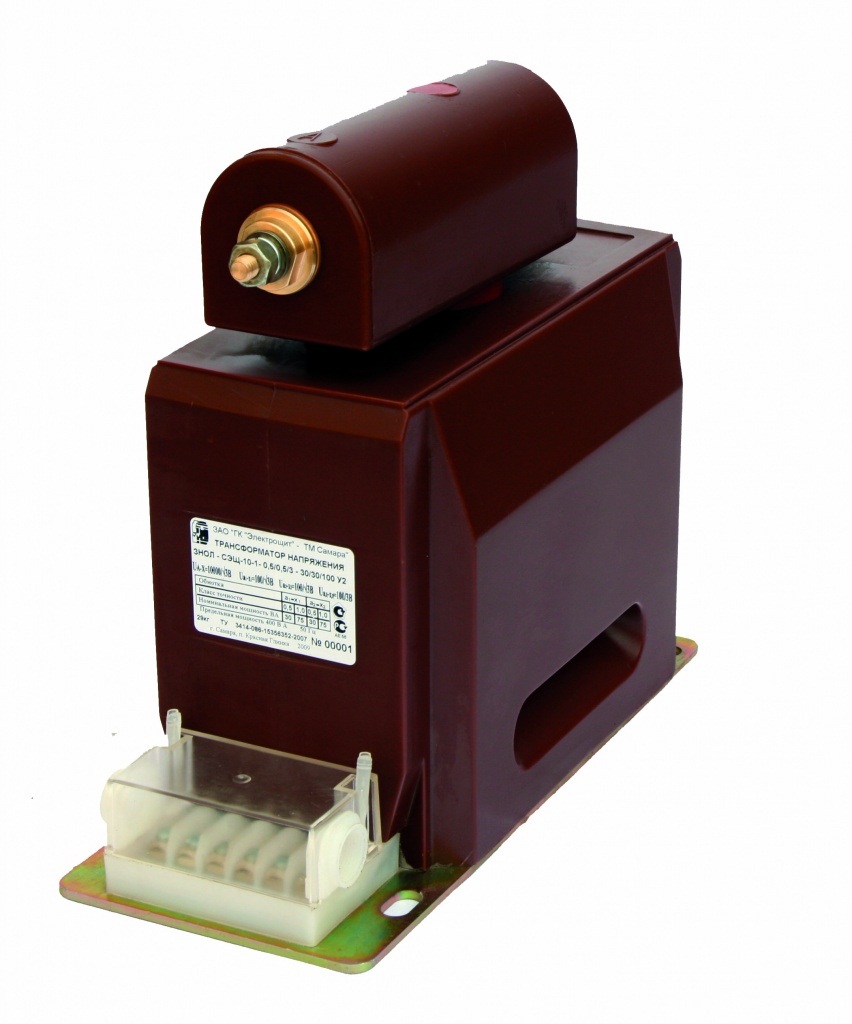

По требованию заказчика, трансформаторы могут комплектоваться предохранительным устройством, ему присваивается номер исполнения - 1 (ЗНОЛ-СЭЩ-10(6)-1).

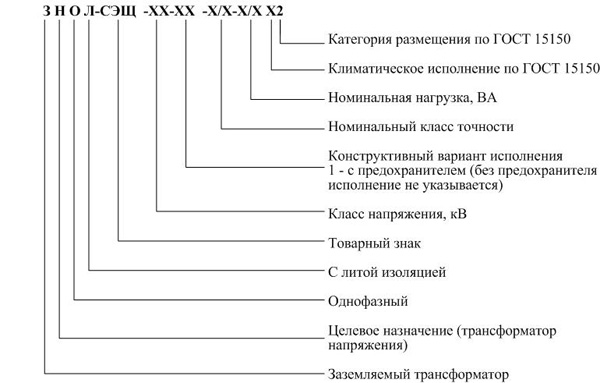

Структура условного обозначения
Пример записи обозначения трансформатора напряжения с заземленной первичной обмоткой, однофазного, электромагнитного, с литой изоляцией, варианта конструктивного исполнения 00, класса напряжения 10 кВ с двумя вторичными обмотками (первая для подключения цепей измерения с классом точности 0,2 и нагрузкой 15 ВА, вторая для подключения цепей защиты с классом точности 3 и нагрузкой 100 ВА) климатического исполнения У, категории размещения 2 по ГОСТ 15150 при его заказе и в документации другого изделия:
Трансформатор напряжения:
ЗНОЛ-СЭЩ-10-0,2/3-15/100 У2
При заказе трансформатора с предохранительным устройством (ПУ):
ЗНОЛ–СЭЩ-10–01-0,2/3–15/100 У2
Стандартные варианты для заказа ЗНОЛ-СЭЩ-6,ЗНОЛ-СЭЩ-10 приведены ниже
ЗНОЛ-СЭЩ-6-0,5/3-75/100 У2 — трансформатор напряжения заземляемый на 6 кВ, без съемного защитного устройства
ЗНОЛ-СЭЩ-6-1-0,5/3-75/100 У2 — трансформатор напряжения заземляемый на 6 кВ, со съемным защитным устройством
ЗНОЛ-СЭЩ-10-0,5/3-75/100 У2 — трансформатор напряжения заземляемый на 10 кВ, без съемного защитного устройства
ЗНОЛ-СЭЩ-10-1-0,5/3-75/100 У2 — трансформатор напряжения заземляемый на 10 кВ, со съемным защитным устройством
ЗНОЛ-СЭЩ-6-21М-0.2/3Р-25/100 У2 — трансформатор напряжения заземляемый на 6 кВ, с встроенным защитным устройством, малогабаритный корпус, класс точности 0,2
ЗНОЛ-СЭЩ-10-21М-0.2/3Р-25/100 У2 — трансформатор напряжения заземляемый на 10 кВ, с встроенным защитным устройством, малогабаритный корпус, класс точности 0,2
Трансформатор 3*ЗНОЛ-СЭЩ-6-21М-0,2/3P-75/300 У2 — трехфазная группа трансформаторов напряжения заземляемых, малогабаритных на 6 кВ
Трансформатор 3*ЗНОЛ-СЭЩ-10-21М-0,2/3P-75/300 У2 — трехфазная группа трансформаторов напряжения заземляемых, малогабаритных на 10 кВ
Технические характеристики
|
Наименование параметра |
ЗНОЛ-СЭЩ 6 |
ЗНОЛ-СЭЩ 10 |
ЗНОЛ-СЭЩ 20 |
ЗНОЛ-СЭЩ 35 |
|
Класс напряжения по ГОСТ1516.3, кВ |
6 |
10 |
20 |
35 |
|
Наибольшее рабочее напряжение |
7,2 |
12 |
24 |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
6/√3 |
10/√3 |
20/√3 |
35/√3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3, 100 |
|
Номинальные классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, ВА в классах точности |
|
|
0,2 |
10,15,25,30* |
10,15,25,30,50* |
|
0,5 |
30,50,75* |
30,50,75,100* |
|
1,0 |
50,75,100,150,200* |
50,75,100,150,200,300* |
|
1,0 |
150,200* |
300,400,500,600* |
|
Номинальные классы точности дополнительной вторичной обмотки |
3 |
|
Номинальная мощность дополнительной вторичной обмотки, ВА |
100 |
|
Предельная мощность трансформатора вне класса точности, ВА |
|
|
с двумя вторичными обмотками |
630 |
1000 |
|
с тремя вторичными обмотками |
400 |
1000 |
|
Номинальная частота, Гц |
50 или 60 |
|
Группа соединения обмоток |
|
|
с двумя вторичными обмотками |
1/1/1-0-0 |
|
с тремя вторичными обмотками |
1/1/1/1-0-0 |
|
Климатическое исполнение |
У2 |
Т2 |
|
Высота над уровнем моря, м |
1000 |
|
Верхнее рабочее значение температуры окружающего воздуха, С |
+50° |
+55° |
|
Нижнее значение температуры окружающего воздуха для исполнения |
- 45° |
-10° |
|
Тип атмосферы |
II по ГОСТ 15150-69 (примерно соответствует атмосфере промышленных районов) |
