GIF 40,5 Ritz

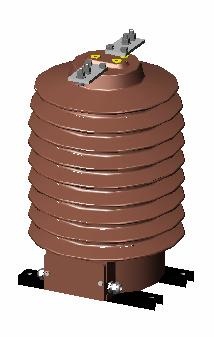

Трансформатор тока GIF 40,5 Ritz Самара является измерительным трансформатором переменного тока в установках на напряжение до 35 кВ. Применяется в цепях измерения, в цепях релейной защиты и автоматики, а также в цепях технического и коммерческого учета.

В измерительном трансформаторе тока наружной установки используются циклоалифатические эпоксидные смолы (специальные смолы), которые имеют высокую изоляционную стойкость и выдерживают экстремальные климатические условия, как например, ультрафиолетовое излучение, дождь, выпадение росы, инея и морской воздух. Климатическое исполнение трансформатора тока определяется в соответствии с имеющими условиями окружающей среды. Трансформатор устанавливается в вертикальном положении.

Технические характеристики

Номинальное напряжение, Uном, кB	35
Наибольшее рабочее напряжение, Uнр, кВ	40,5
Номинальная частота, гном, Гц	50
Номинальный первичный ток, I1ном, А	15-1500
Количество вторичных обмоток	макс. 4
Количество вторичных зажимов	11
Номинальный вторичный ток, I2ном, А	5; 1
Класс точности:
- обмотки для измерений	0,2; 0,2S; 0,5; 0,5S; 1; 3
- обмотки для защиты	5Р; 10Р
Номинальная вторичная нагрузка с коэффициентом мощности / cosφ = 0,8 ВА
- обмотки для измерений	15; 30; 60
- обмотки для защиты	15; 30; 61
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений	FS 5; FS 10
Номинальная предельная кратность Кном вторичных обмоток для защиты, кА	10; 20
Номинальный ток электродинамической стойкости, Iд, кА	1,8 х √2 х It; 2,5 х It
Испытательное напряжение, кВ
- одноминутное промышленной частоты	95/80
- грозового импульса (полный импульс)	190
Климатическое исполнение	УХЛ1	Т1
Высота над уровнем моря, м	1000
Верхнее рабочее значение температуры окружающего воздуха, С	+40°	+55°
Нижнее значение температуры окружающего воздуха для исполнения	-60°	-10°
Тип атмосферы	II по ГОСТ15150-69 (примерно соответствует атмосфере промышленных районов
