Ручной рычажный привод ПРБД(О) СЭЩ-10 предназначен для оперирования главными ножами или ножами заземления РВ СЭЩ, РВФ СЭЩ, ВНА СЭЩ. Разработаны исполнения с укороченной рукояткой оперирования и исполнение со съёмной рукояткой. Привод снабжен механической блокировкой от случайного срабатывания. На приводе также предусмотрено место под установку механического блокировочного замка ЗБ1 М , ЗБ2 М или электромагнитного блокировочного замка ЗБ-1. Привод ПРБД(О) СЭЩ-10У2 поставляется вместе с ВНА СЭЩ, РВ СЭЩ, РВФ СЭЩ, количество приводов в заказе определяется исполнением ВНА СЭЩ, РВ СЭЩ, РВФ СЭЩ. Возможна отдельная поставка привода.
Привод ПР П(К) СЭЩ и ПДС СЭЩ предназначен для ручного оперирования главными ножами и ножами заземления разъединителей переменного тока наружной установки на напряжение 35÷220 кВ
Ручной рычажный привод ПРЗ СЭЩ предназначен для оперирования заземлителем типа ЗОН СЭЩ-110 кВ

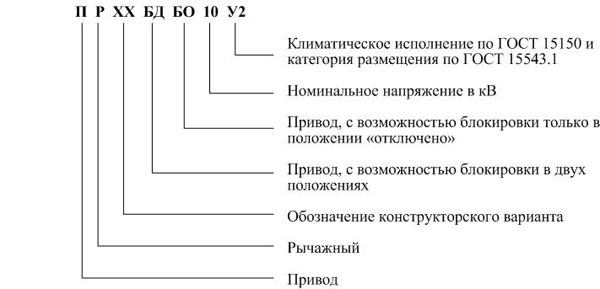

Структура условного обозначения ПРБД(О)-СЭЩ-10

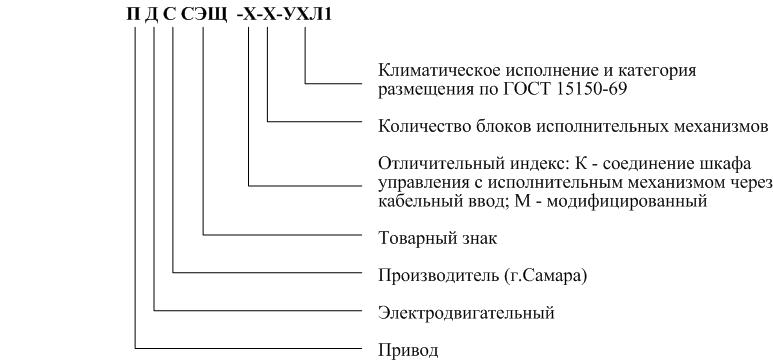

Структура условного обозначения ПДС-СЭЩ

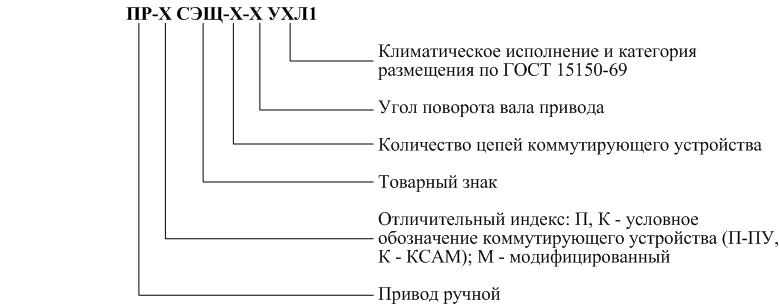

Структура условного обозначения ПР-СЭЩ

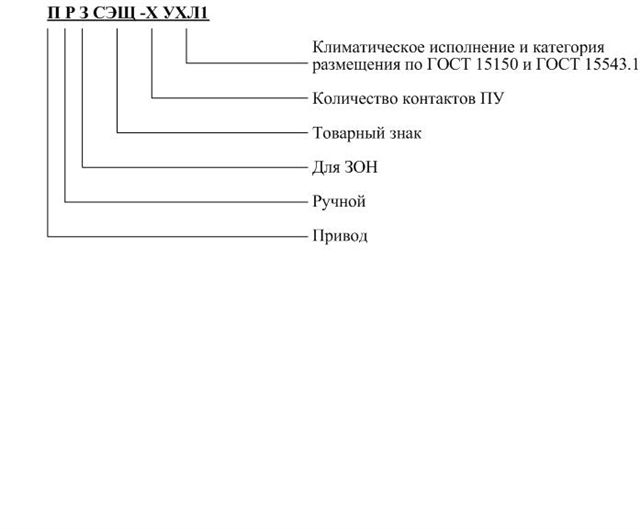

Структура условного обозначения ПРЗ-СЭЩ
Технические характеристики
Привод ПРЗ
Наименование параметра |
ПРЗ-СЭЩ |
Наибольшее усилие, прилагаемое к рукоятки привода, Н |
246 |
Угол поворота выходного вала |
180 |
Угол поворота вала переключающего устройства |
90 |
Напряжение питания цепи электромагнитной блокировки, В |
~200 |
Количество цепей |
4, 8 |
Масса, кг |
11 |
Габариты привода, мм |
338х205х320 |
Привод ПРБД
Наименование параметра |
ПРБД-СЭЩ |
Габариты, мм, не более (длина х ширина х высота) |
426 х 166 х 113 |
Масса, не более, кг |
3,34 |
Угол поворота рычага привода, град |
150 |
Угол поворота внутренних пластин привода, град |
90 |
Срок службы до списания, лет |
25 |
Гарантийный срок эксплуатации, лет |
5 |
Ресурс механической износостойкости до капитального ремонта, операций (В-tn-О) |
5000 |
Привод ПДС и ПР
Наименование параметра |
ПДС СЭЩ К;
ПДС СЭЩ М |
ПР СЭЩ;
ПР-П(К) СЭЩ;
ПР- М СЭЩ |
Номинальный крутящий момент на выходном валу, Нм |
400 |
370 |
Угол поворота выходного вала, град. |
90 (190) |
Время электродвигательного оперирования, не более, с |
7 (15) |
- |
Номинальное напряжение цепей электромагнитной блокировки, В |
220 для постоянного тока |
Количество коммутируемых цепей блок-контактов |
20 |
4, 8, 16 |
Степень защиты от пыли и дождя по ГОСТ 14254-96 |
IP63 |
Наибольшее усилие, прикладываемые к рукоятке привода, Н |
60 |
245 |
Напряжение питания, В: |
|
- |
электродвигателя |
400 или 230 для трехфазного переменного тока |
цепей управления |
220 - для однофазного переменного тока |
местное |
дистанционное |
220 - для постоянного тока |
цепей блокировки |
Номинальная мощность электродвигателя, кВт |
0,37 |
- |
Мощность нагревательных устройств блока управления, кВт |
|
с автоматическим управлением обогрева |
160 |
- |
с постоянным обогревом |
20 |
- |
Мощность нагревательных устройств блока исполнительного, кВт |
|
с автоматическим управлением обогрева |
160 |
- |
с постоянным обогревом |
20 |
- |
