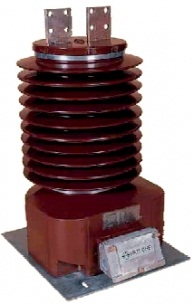

Трансформатор КИЛ-35 является комбинированным опорным трансформатором, состоящим из трансформатора тока и трансформатора напряжения в одной оболочке. Предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в открытых распределительных устройствах (ОРУ) переменного тока частотой 50 Гц класса напряжения 35 кВ.
Трансформатор изготавливается в исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.
В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых.
Наименования параметра |
Общие параметры |
Номинальное напряжение, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Параметры трансформатора тока |
Номинальный первичный ток, А |
5-1200 |
Номинальный вторичный ток, А |
5 или 1 |
Количество вторичных обмоток |
1, 2 или 3 |
Номинальная вторичная нагрузка при cos φ2 = 0,8 В*А в классе точности: |
-обмотки для измерения |
5-50 |
-обмотки для защиты |
10-20 |
Класс точности обмотки: |
-для измерения |
0,2S; 0,2; 0,5S; 0,5 |
-для защиты |
5P, 10P |
Ток односекундной термической стойкости, кА |
до 100 |
Ток электродинамической стойкости, кА |
до 250 |
Номинальная предельная кратности обмотки для защиты |
20 |
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |
Параметры трансформатора напряжения |
Количество вторичных обмоток |
2 |
Номинальный коэффициент напряжения |
1,2 |
Номинальная вторичная нагрузка при cos φ2 = 0,8 В*А в классе точности: |
0,2 |
40 |
0,5 |
125 |
1 |
300 |
3 |
300 |
3P |
300 |
6P |
300 |
Предельная мощность вне класса точности, В*А |
750 |
Номинальное напряжение первичной обмотки, кВ |
35000/√3 |
Номинальное напряжение основной вторичной обмотки, кВ |
100/√3 |
Номинальное напряжение дополнительной вторичной обмотки, кВ |
100/√3 |
Группа и схема соединения обмоток с двумя вторичными обмотками |
1/1/1-0-0 |
