Разъединители РН-СЭЩ 220 кВ

Разъединитель РН-СЭЩ 220 кВ предназначен для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков цепи при помощи встроенных заземлителей.

Преимущества

В разработке серии разъединителей РН СЭЩ на напряжение 110 кВ и 220 кВ применены новые конструкторские решения, улучшающие технические и эксплуатационные свойства выпускаемых в настоящее время разъединителей серии РГП СЭЩ.

По отношению к РГП СЭЩ разъединители серии РН СЭЩ имеют следующие преимущества:

1. Конструкция приспособлена ко всем вариантам установки полюсов относительно друг друга и приводов. Доработка до нетиповых вариантов требует минимальных затрат;

2. Применение только высококачественных комплектующих (изоляторы, подшипники, смазка);

3. Удобство сборки и регулировки на месте монтажа;

4. Конструкция позволяет в короткое время по желанию заказчика производить модификации по номинальному току и напряжению, например изготавливать разъединители 145 кВ и 170 кВ в экспортном варианте;

5. Возможность дальнейшего развития аппарата в сторону расширения его технических характеристик.

Также при разработке новых разъединителей серии РН СЭЩ учитывался накопленный опыт эксплуатации разъединителей РГП СЭЩ, проанализированы отзывы и пожелания заказчиков.

Таким образом, разъединители РН СЭЩ получили следующие улучшения по отношению к РГП СЭЩ:

1. Добавилось исполнение с повышенным грозовым импульсом (РН П СЭЩ);

2. Добавилось тропическое исполнение – Т1, с интервалом температур -10 .. + 60º С;

3. Металлоконструкции разъединителей имеют стойкое антикоррозионное покрытие «горячим цинком»;

4. Управление главными ножами и заземлителями производится через самозапирающийся рычажный механизм «мертвой точки»;

5. Разъединители легко поддаются регулировке при монтаже – предусмотрена бесступенчатая регулировка положения изоляторов, захода главных и заземляющих ножей, а также соединения приводов с приводными валами;

6. Разъединители могут быть выполнены с нормальным и повышенным уровнем изоляции (по напряжению грозового импульса);

7. Разъединители 220 кВ снабжены устройствами защиты от короны и имеют механический фиксатор, предотвращающий выход ножей из зацепления при возникновении ненормированных механических нагрузок от подводящих токопроводов.

Электродвигательный привод для разъединителей серии РН СЭЩ также был модифицирован по отношению к приводу разъединителя РГП СЭЩ.

Улучшенный привод ПДС СЭЩ-М имеет следующие преимущества по сравнению с предшественником:

1. Усовершенствована электрическая схема, добавлен переключатель режимов работы «МЕСТНОЕ-ОТКЛ-ДИСТАНЦИОННОЕ»;

2. Сигнальные лампы и освещение включаются при открывании двери шкафа управления;

3. Аппаратура управления и сигнализации размещена на поворотной панели, которая закреплена в шкафу на шарнирных петлях, и имеет возможность открываться, обеспечивая свободный доступ к клеммам.

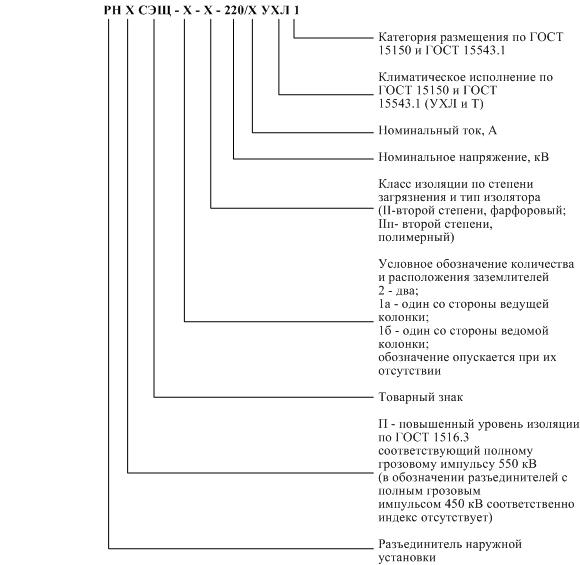

Структура условного обозначения
