РЛК СЭЩ-10/400 УХЛ1; РЛК СЭЩ-10/630 УХЛ1 Разъединители производства СЭЩ г.Самара купить с доставкой до объекта монтажа по России и СНГ. Низкие цены. Всегда в срок

Разъединители РЛК-СЭЩ 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Разъединители РЛК выполнены качающегося типа в трёхполюсном исполнении. Каждый полюс разъединителя имеет две неподвижные колонки, установленные на раме, и одну подвижную, установленную на подвижном кронштейне и имеющую возможность качаться в направлении продольной оси разъединителя. Разъединители состоят из рамы, изоляции, токоведущей системы и заземляющего контура.

Рама разъединителя РЛК СЭЩ представляет собой сварную конструкцию, имеет покрытие «горячий цинк». На раму разъедитителя устанавливаются неподвижные изоляторы и к ней крепятся кронштейны подвижных изоляторов и заземлители. Изоляция каждого полюса разъединителя РЛК состоит из трех (двух неподвижных и одного подвижного) полимерных изоляторов типа ИОСК 4/10-II УХЛ1.

Токоведущая система разъединителя РЛК СЭЩ выполнена из главного контактного ножа, главного пальчикового контакта, гибкой связи главной контактной части, установленных на верхних фланцах изоляторов. Главный нож разъединителя установлен на подвижном изоляторе и состоит из двух медных контактов. На неподвижном изоляторе установлены четыре пальчиковых контакта, образующие главный пальчиковый контакт. Контактное нажатие в главном контакте обеспечивается за счет конфигурации пальчиковых контактов и не требует регулировки. Главный нож защищен от обледенения козырьком.

Заземляющий контур разъединителя РЛК СЭЩ состоит из заземлителей, валов заземлителей, контактов заземлителя, гибких связей, болта заземления для подсоединения внешней ошиновки заземляющего контура. Валы заземлителей изготовлены из квадратной трубы. На валы заземлителей установлены рычаги, при повороте которых через регулируемые тяги осуществляется поворот валов. Заземлитель разъединителя представляет собой кронштейн, к которому с помощью пластин крепятся две пары пальчиковых контактов заземлителя. Пальчиковые контакты заземлителя изготовлены из бронзового сплава.

Контакты заземлителя расположены на неподвижных изоляторах. Электрическая связь заземлителей с валами заземления обеспечивается через крепления, имеющие покрытия, а валов заземлителя с рамой через гибкие связи.

Управление главными и заземляющими ножами осуществляется приводом ПР СЭЩ-02 УХЛ1 (ПР СЭЩ-01 УХЛ1, ПР СЭЩ-00 УХЛ1). Привод разъединителя РЛК состоит из корпуса, вала управления главными ножами, валов управления заземлителями, механизма фиксации и блокировки. На валах имеются рычаги управления главными ножами и заземлителями, к которым при помощи установленного на них крепежа крепятся соединительные тяги.

Валы защищены от продольного смещения осями и шплинтами.

Блокировка осуществляется при помощи дисков, входящих в конструкцию валов, и не допускает включение главных ножей разъединителя при включенных заземлителях и включение заземлителей при включенных главных ножах.

Разъединители имеют защитный кожух, запирающийся замком для предотвращения несанкционированного оперирования на приводе (замок в комплект поставки не входит). Соединение разъединителя с приводом производится на месте монтажа с помощью соединительных элементов. Дополнительно на привод могут быть установлены механические блок-замки.

Разъединители РЛК маркируется табличкой, закрепленной на раме. Разъединители РЛК СЭЩ отправляются предприятием-изготовителем испытанными в полном объеме, отрегулированными в собранном виде.

Транспортирование разъединителей РЛК может производиться любым видом транспорта.

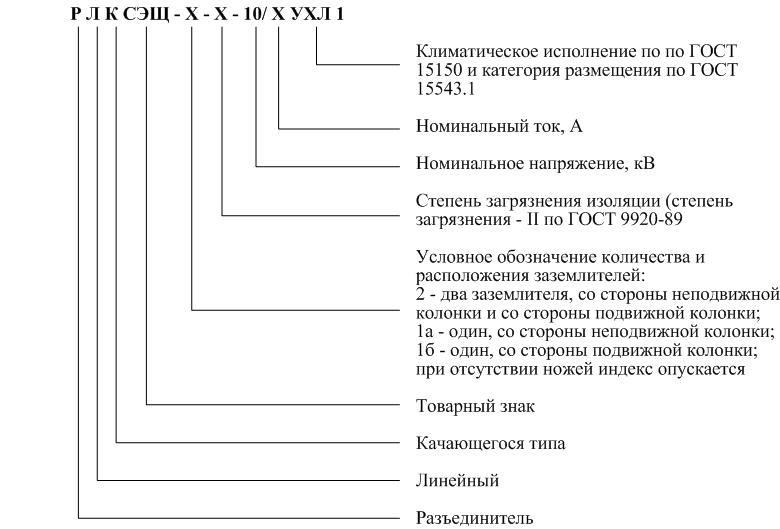

Структура условного обозначения

Технические характеристики
