ТМ (ТМГ)-СЭЩ 10 кВ

Трансформаторы ТМ, ТМГ как преобразователи энергии полностью обратимы. Первичной может быть любая обмотка, независимо от её расположения относительно её расположения относительно стержня. Один и тот же трансформатор может быть как повышающим, так и понижающим.

Силовые распределительные трансформаторы серий 11 и 12 класса напряжения 10 кВ выпускаются серийно:

- Основные номинальные напряжения обмоток ВН – 6.00 (6.30 ; 6.60) кВ, 10.00 (10.50; 11.00) кВ.

- Основное номинальное напряжение обмоток НН – 0.40 кВ .

Серия трансформаторов 11 - модернизированная на основе новых теоретических и конструкторских разработок и опыта уже освоенного производства предыдущих серий. Серия трансформаторов 12 - с уменьшенными по отношению к трансформаторам серии 11 потерями холостого и короткого замыкания.

Основные конструктивные исполнения серийных трансформаторов по внешнему конструктивному строению:

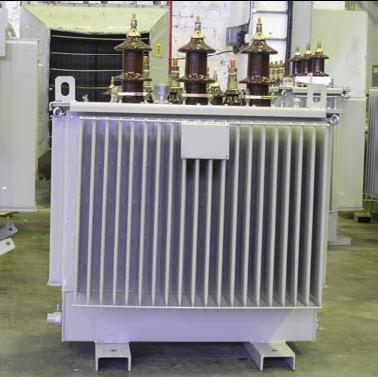

Трансформатор ТМГ – силовой трансформатор герметичный без расширителя, увеличение объёма масла при нагреве воспринимается упругими гофрами.

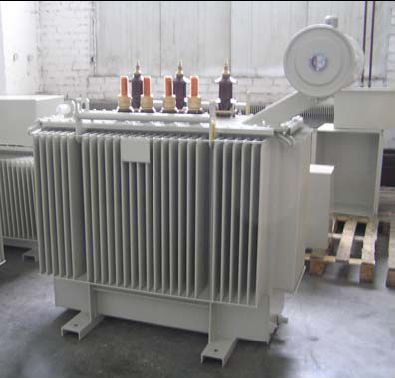

Трансформатор ТМ – силовой трансформатор с расширителем, увеличение объёма масла при нагреве воспринимается расширителем.

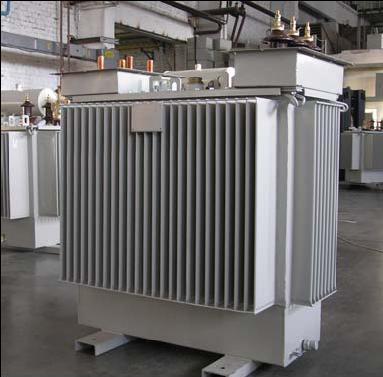

ТМГФ – силовой трансформатор герметичный без расширителя, выводы ВН и НН – боковые, располагаются в боковых фланцах . ТМФ – силовой трансформатор с расширителем, выводы ВН и НН – боковые, располагаются в боковых фланцах.

Конструкция

В конструкцию трансформаторов входят следующие составные части:

- активная часть (магнитопровод, обмотки, изоляция, отводы, вводы (изоляторы), переключатель);

- корпус бака;

- контрольно- измерительные, сигнальные и защитные устройства;

- вспомогательные устройства.

Активная часть трансформатора – то место, где происходит непосредственное преобразование электрической энергии одного напряжения в электрическую энергию другого напряжения, то есть энергия от обмотки высокого напряжения через посредство наведённого в магнитной системе магнитного потока преобразуется в энергию обмотки низкого напряжения.

Главные элементы активной части: обмотки и магнитная система (магнитопровод). Активная часть распределительных трансформаторов состоит из следующих узлов:

а) магнитопровода;

б) обмотки высокого напряжения ВН;

в) обмотки низкого напряжения НН;

г) отводов ВН и НН;

д) крышки бака;

е) сборочных единиц и деталей изоляции;

ж) переключающего устройства,

з) изоляционных вводов высокого и низкого напряжения.

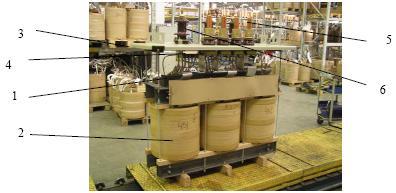

1 – магнитопровод; 2 – блок обмоток ВН – НН; 3 – крышка бака; 4 – переключатель; 5 – ввод НН; 6 – ввод ВН.

Магнитопровод трансформатора является конструктивной и механической основой активной части. Основная часть магнитопровода – магнитная система, которая состоит из вертикальных стержней, перекрытых сверху и внизу горизонтальными ярмами, в результате чего образуется замкнутая магнитная цепь.

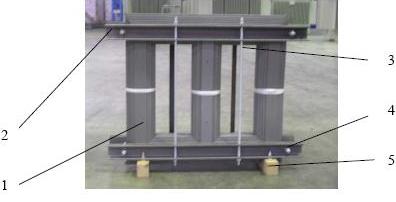

1 – магнитная система, 2 – прессующая балка, 3 – стяжная шпилька вертикальная, 4 – стяжная шпилька горизонтальная, 5 – ступенчатая основа

Обмотки трансформаторов слоевые, расположены на стержне в следующем порядке, считая от стержня:

- обмотка НН (низкого напряжения)

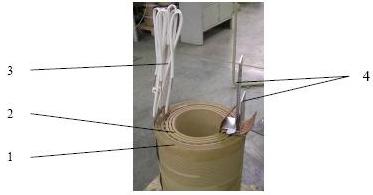

1 – обмотка, 2 – фазный отвод, 3 – линейный отвод

- обмотка ВН (высокого напряжения)

1 – обмотка ВН, 2 – обмотка НН,3 – отводы ВН, 4 – отводы НН

Обмотки НН выполняются из алюминиевой ленты и бумажной межслоевой изоляцией из бумаги, обмотки ВН серии -11 – из алюминиевого провода круглого сечения с эмалевой изоляцией или прямоугольного сечения с бумажной изоляцией, обмотки ВН серии -12 – из алюминиевого провода круглого сечения с эмалевой изоляцией или медного провода прямоугольного сечения с бумажной изоляцией. Межслоевая изоляция из кабельной бумаги. Прессовка обмоток осуществляется стяжкой ярмовых балок вертикальными шпильками.

Материал проводников обмоток:

алюминий (плотность – γал = 2700 кг/м3, удельное электрическое сопротивление при 75 ºC – ρал75 = 0,0342 Ом*мм2/м),

медь (плотность – γм = 8900 кг/м3, удельное электрическое сопротивление при 75 ºC – ρм75 = 0,0210 Ом*мм2/м).

В обмотках ВН предусмотрены отпайки для переключения чисел витков и изменения коэффициента трансформации в пределах ±2x2.5%.

Регулирование напряжения осуществляется переключением без возбуждения (ПБВ) отпаек трансформатора (при полностью отключенном трансформаторе).

Отводы представляют собой промежуточные токоведущие элементы, обеспечивающие соединение обмоток с вводами и переключающим устройством в требуемую электрическую схему.

Соединения обмоток ВН в основном, выполняются теми же проводами, что и сами обмотки. Соединения НН – алюминиевыми или медными шинами прямоугольного сечения.

Переключающее устройство.  В распределительных трансформаторах регулирование напряжения производится без возбуждения, при отключенном трансформаторе рукояткой, установленной на крышке бака, путем соединения соответствующих ответвлений обмоток ВН.

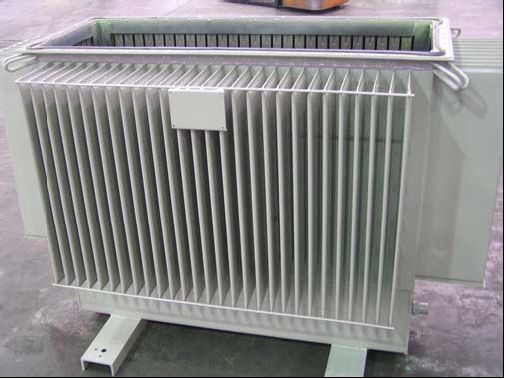

Бак трансформатора представляет собой металлическую сварную конструкцию прямоугольной формы и состоит из следующих узлов:

а) корпуса;

б) крышки (конструктивно относится к активной части).

Корпус состоит из следующих узлов и деталей

а) каркаса корпуса (верхней рамы);

б) гофрированных стенок;

в) дна.

Механическая прочность бака трансформаторов ТМ рассчитана на избыточное давление не более 25+5 кПа, бака трансформаторов ТМГ рассчитана на избыточное давление не более 25+5 кПа и вакуум с остаточным давлением не более 70+5 кПа.

На крышке бака трансформатора ТМГ установлены: вводы ВН и НН, привод переключателя, маслоуказатель, термометр, клапан сброса давления. На крышке трансформаторов ТМ установлены: вводы ВН и НН, рукоятка привода переключателя и расширитель, на котором расположены: маслоуказатель, осушитель и клапан сброса давления. (Осушитель поставляется в комплекте с трансформатором и устанавливается непосредственно на месте эксплуатации.)

Наружная поверхность корпуса окрашена полиэфирной порошковой краской светло-серого цвета.

Соединение крышки и корпуса бака в разъёме – болтовое, уплотнение разъёма – прокладки из маслобензостойкой резины.

К верхней части токоведущего стержня вводов НН крепится специальный контактный зажим с наконечником, обеспечивающий подсоединение плоской шины.

Трансформаторное масло. Масло в трансформаторе выполняет две функции: электрической изоляции и передачи тепла от нагретых частей к охлаждающим устройствам. Применяются трансформаторные масла марок ГК (ТУ 38.101.1025-85), ВГ (ТУ 38.401.978- 93), арктического АГК (ТУ 38.101.1271-85).

Величина пробивного напряжения, основного контролируемого параметра, характеризующего качество трансформаторного масла – не менее 25 кВ/мм.

Определение пробивного напряжения производится в стандартном разряднике в соответствии с ГОСТ - 6581-75.

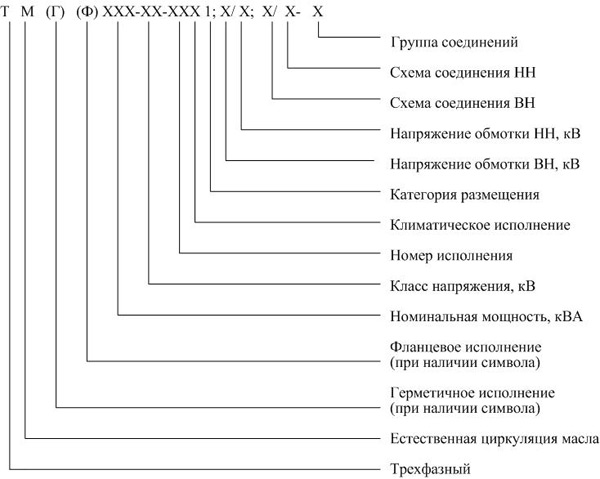

Структура условного обозначения

Пример условного обозначения трансформатора ТМГ мощностью 630 кВА с классом напряжением 10 кВ, 01 исполнения, климатического исполнения У, категории размещения 1, напряжением обмотки ВН – 10 кВ, обмотки НН –0,4 кВ, группой соединения Y/YН – 0:

Трансформатор ТМГ-630/10-01У1; 10/0,4; Y/YН - 0

Пример условного обозначения трансформатора герметичного исполнения, мощностью 630 кВА, с напряжением на стороне ВН — 20,00 кВ, на стороне НН — 0,40 кВ, схемой и группой соединения Y/Yн-0, климатическим исполнением - У, категорией размещения —1 при заказе и в документации другого изделия:

Трансформатор ТМГ-630/20У1; 20,00/0,40; Y/Yн - 0

Технические характеристики
