Компания выпускает силовые трансформаторы для погружных насосов двух вариантов:
-
ТМПНГ-СЭЩ - герметичные, без расширителя;
-
ТМПН-СЭЩ - с расширителями;
Силовые трансформатор для погружных насосов марок ТМПН и ТМПНГ изготавливаются по ГОСТ 11677.
Трансформаторы масляные типов ТМПНГ-СЭЩ и ТМПН-СЭЩ мощностью от 100 до 1000 кВА, класса напряжения 3 кВ и 6 кВ, предназначены для питания погружных установок электроцентробежных насосов по откачке пластовой жидкости из нефтяных скважин.
Диапазон рабочих частот – 35-70 Гц.
Силовые трансформаторы для погружных насосов изготавливаются на современном оборудовании с применением новейших технологий:
-
шихтовка магнитопроводов пятиступенчатым методом STEP-LAP;
-
заливка масла под вакуумом;
-
изготовление обмоток из медной и алюминиевой ленты с охладительными каналами и межслоевой изоляцией KREMPEL;
-
гофрированный бак с порошковым покрытием;
-
автоматический контроль качества.

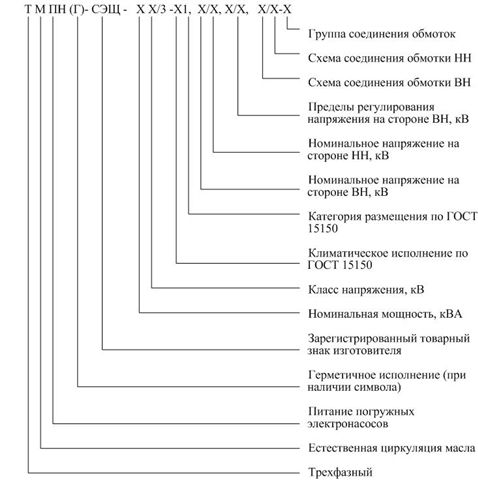

Структура условного обозначения
Пример условного обозначения трансформатора герметичного исполнения, мощностью 400 кВА, классом напряжения 3 кВ; климатического исполнения - УХЛ, категории размещения –1 ; с напряжением на стороне ВН – 2,47 кВ, на стороне НН – 0,4 кВ, пределами регулирования напряжения ВН от 3,10 кВ до 1,40 кВ; схемой и группой соединения обмоток YН/YН-0, Трансформатор ТМПНГ-СЭЩ -400/3-УХЛ1; 2,47/0,4; 3,10/1,40; YН /YН-0.
Технические характеристики
Тип
трансформатора |
Диапазон
регулирования,
напряжения и токи отпаек (В – А) |
Потери холостого хода, Вт |
Потери короткого замыкания, Вт |
Напряжение
короткого
замыкания, %
(не более) |
Ток холостого хода, % |
|
ТМПН(Г)-СЭЩ-100/3 |
2400-626 |
310 |
2400 |
5.5 |
2.2 |
|
ТМПНГ-СЭЩ-160/3 |
2400-613 |
480 |
2900 |
5.5 |
2.0 |
|
ТМПНГ-СЭЩ-250/3 |
3100-1212 |
700 |
4100 |
7.0 |
1.9 |
|
ТМПНГ-СЭЩ-400/3 |
3105-1405 |
900 |
6100 |
7.0 |
1.8 |
|
ТМПНГ-СЭЩ-400/6 |
3105-1405 |
900 |
6100 |
7.0 |
1.8 |
|
ТМПНГ-СЭЩ-400/3 |
3523-1610 |
900 |
6100 |
7.0 |
1.8 |
|
ТМПНГ-СЭЩ-630/3 |
3810-1120 |
1100 |
9400 |
7.0 |
1.6 |
|
ТМПНГ-СЭЩ-1000/3 |
4280- 2354 |
1950 |
10500 |
7.0 |
1.2 |
|
ТМПНГ-СЭЩ-1000/3 |
3400-1470 |
1950 |
10500 |
7.0 |
1.2 |
|
ТМПНГ-СЭЩ-1000/6 |
4293-1490 |
1950 |
10500 |
7.0 |
1.2 |
|
ТМПНГ-СЭЩ-1000/6 |
5514-1600 |
1950 |
10500 |
7.0 |
1.2 |
|
ТМПНГ-СЭЩ-1000/6 |
5514-1600 |
1950 |
10500 |
7.0 |
1.2 |
|
Климатическое исполнение |
УХЛ1 |
|
Высота над уровнем моря, м |
1000 |
|
Верхнее рабочее значение температуры окружающего воздуха, С |
+40° |
|
Нижнее значение температуры окружающего воздуха для исполнения |
-60° |
|
Тип атмосферы |
II по ГОСТ 15150-69 |
