ВА-СЭЩ АN-06-20 D; ВА-СЭЩ АS-06-40 Е; ВА- СЭЩ АS-40-63 G Автоматические выключатели ВА-СЭЩ-В купить с доставкой до объекта монтажа по России и СНГ. Низкие цены. Всегда в срок

Версия для печати

ВА-СЭЩ АN-06-20 D; ВА-СЭЩ АS-06-40 Е; ВА- СЭЩ АS-40-63 G Автоматические выключатели ВА-СЭЩ-В купить с доставкой до объекта монтажа по России и СНГ. Низкие цены. Всегда в срок

+7 (846) 231-43-97

Автоматический воздушный выключатель ВА-СЭЩ-В на номинальный ток от 630 до 6300 А применяется для защиты сетей, электродвигателей и генераторов. ВА-СЭЩ-В может быть укомплектован цифровым реле отключения, благодаря которому гибко настраиваются параметры защиты.

Выпуск автоматических выключателей ВА-СЭЩ 0,4 кВ был освоен еще в сентябре 2007 года, но время не стоит на месте и в январе 2010 года линейка выключателей была обновлена. Благодаря применению новых разработок Группы «Электрощит», появился воздушный автоматический выключатель ВА-СЭЩ-В на номинальные токи от 630 до 6300 А.

Сфера применения такого автоматического выключателя:

- в качестве вводных, фидерных и межсекционных выключателей в трехфазных распределительных устройствах;

- для включения и защиты сетей, электродвигателей, генераторов, трансформаторов, конденсаторов;

- для оперативных включений и отключений, аварийного отключения потребителей электрической энергии.

Автоматические выключатели ВА-СЭЩ-В оснащаются цифровым реле отключения, которое позволяет гибко настраивать параметры защиты. Расцепитель защищает от перегрузки, короткого замыкания, замыкания на землю, от пониженного и повышенного напряжения, пониженной и повышенной частоты, а также небалансов тока и напряжения и др. Также система защиты позволяет измерять любые параметры тока (мощность, энергия, частота, коэффициент мощности, гармоники и т.д.) в реальном времени. Все текущие параметры выводятся на жидкокристаллический дисплей, ведется журнал событий. При необходимости, данные могут передаваться по протоколам Modbus и Profibus. В зависимости от того, насколько тщательный контроль и насколько серьезная защита требуется на объекте, где применяется автоматический выключатель, ВА-СЭЩ-В может оснащаться различными типами микропроцессорных расцепителей. Это позволяет экономить средства не используя более дорогой расцепитель, когда его функции попросту не нужны. Универсальность автоматического выключателя ВА-СЭЩ-В также проявляется в возможности изготовления в стационарном и выдвижном исполнении, а также в том, что источник питания может присоединяться любым способом к любой группе выводов без изменения отключающей способности.

Новые автоматические выключатели ВА-СЭЩ на ток от 630 до 6300 А выпускаются в корпусах трех типоразмеров, отличающихся по ширине:

1. Воздушные автоматические выключатели ВА-СЭЩ АN-06-20 D на номинальный ток от 630 до 2000 А.

2. Воздушные автоматические выключатели ВА-СЭЩ АS-06-40 Е на номинальный ток от 630 до 4000 А.

3. Воздушные автоматические выключатели ВА- СЭЩ АS-40-63 G на номинальный ток от 4000 до 6300 А.

Высота и глубина всех корпусов – одинаковые, что позволяет эффективно использовать полезный объем шкафа.

Автоматические выключатель оснащается пружинно моторным приводом, но пожеланию заказчика на ВА-СЭЩ может быть установлен ручной привод взвода пружины. Возможно исполнение выключателей с комплектами адаптации для замены устаревших выключателей. Ретрофит позволяет повысить надежность электроснабжения без полной замены респредустройства.

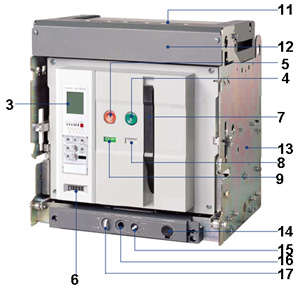

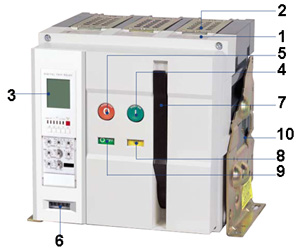

Конструкция


1 - корпус выключателя

2 - дугогасительные камеры

3 - микропроцессорный расцепитель

4 - кнопка включения

5 - кнопка отключения

6 - механический счетчик циклов

7 - рукоятка взвода пружины

8 - индикатор взвода пружины

9 - индикатор положения выключателя

10 - фиксирующая скоба

11 - крышка дугогасительных камер

12 - крышка вывода цепи управления

13 - корзина

14 - отверстие для рукоятки вкатывания – выкатывания

15 - индикатор положения

16 - отсек для хранения рукоятки

17 - блокиратор


Преимущества

Новые выключатели ВА-СЭЩ обеспечивают удобство в эксплуатации за счет высокой надежности рабочих характеристик принципиально нового микропроцессорного расцепителя.

В дополнение к основным функциям защиты от сверхтока (тока короткого замыкания, тока замыкания на землю) новый микропроцессорный расцепитель защищает от отклонения напряжения, отклонения от частоты, а также от дисбаланса напряжения, тока и мощности.

Он обладает расширенными возможностями по измерению напряжения, тока, мощности, электроэнергии, гармоник, обеспечивает обмен данными.

По сравнению с традиционными электронными расцепителями, новый микропроцессорный расцепитель обладает большей точностью измерения и передачи сигналов, лучшей коммутационной способностью, что позволяет увеличить его долговечность.

Функция логической селективности срабатывания автоматических выключателей упрощает координацию защиты, а тепловая память позволяет использовать аппарат для защиты нагрузок различных типов.

Текущие значения параметров сети выводятся на жидкокристаллический дисплей микропроцессорного расцепителя.

Технические характеристики

Характеристики АН-06D
АН-08D
АН-10D
АН-13D
AH-16D
AH-20D АН-20Е
АН-25Е
АН-32Е
АН-40Е АН-40G
АН-50G
АН-63G
Масса, кг 63 70 87 104 181 188
Выкатной съемная часть (с корзиной) с моторным взводом
с ручным приводом 61 88 85 102 179 184
только корзина 29 33 44 58 97 102
Стационарный с моторным взводом 34 38 44 63 98 103
с ручным приводом 32 36 42 61 96 101
Габаритные размеры, мм (высота×ширина×глубина) 430×334×375 430×412×375 430×785×375
с моторным взводом
с ручным приводом 300×300×295 300×378×295 300×751×295
