Вакуумные выключатели серии ВВУ-СЭЩ-27,5; ВВУ-СЭЩ-ПО-27,5-20(25)/1000; ВВУ-СЭЩ-ПО-27,5-20(25)/1600 предназначены для коммутации однофазных электрических цепей с номинальным напряжением 27,5 кВ и частотой переменного тока 50 Гц, а так же для автоматического отключения этих цепей при коротких замыканиях и перегрузках.
Выключатели ВВУ-СЭЩ-ПО-27,5 используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-ПО-27,5 допускается только по согласованию с предприятием-изготовителем.
При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.
Конструкция
Выключатель состоит из следующих основных частей:
- рама 5, вал выключателя 1, отключающая пружина 9 и масляный буфер 8;
- полюса 3 с вакуумной дугогасительной камерой;
- пружинно-моторного привода 6.

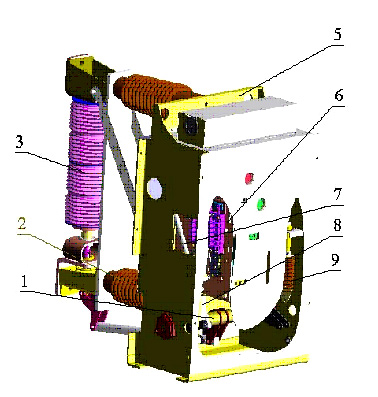

Общий вид выключателя ВВУ-СЭЩ-ПО-27,5
1-вал выключателя; 2-изолятор; 3-полюс; 5-рама; 6-привод пружинно-моторный; 7-тяга; 8- масляный буфер; 9-пружина отключающая.
Полюс выключателя состоит из камеры 1, гибкого контакта 2, закрепленного к подвижному контакту при помощи гайки 3 и тяги 4.

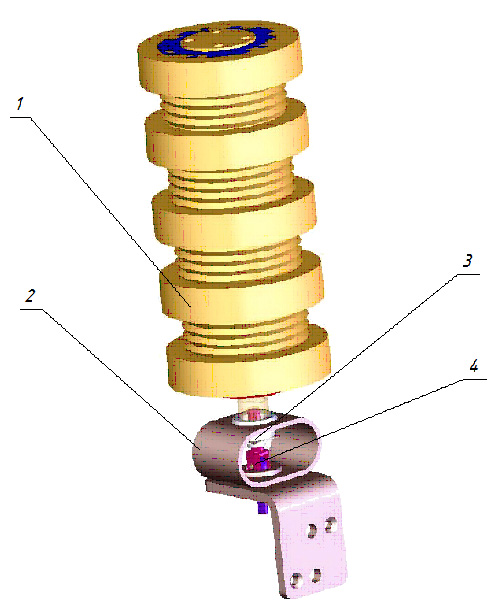

Полюс
1-КДВ; 2-контакт гибкий; 3-гайка; 4-тяга
Привод выключателя пружинно-моторный, использующий энергию предварительно взведенной пружины.
Пружинно - моторный привод состоит из:
- однотипных механизмов включения и отключения c механическими защёлками;
- включающей пружины;
- механизма взвода включающей пружины;
- механизмов блокировок.
Особенностью привода является использование в конструкции механизма свободного расцепления.

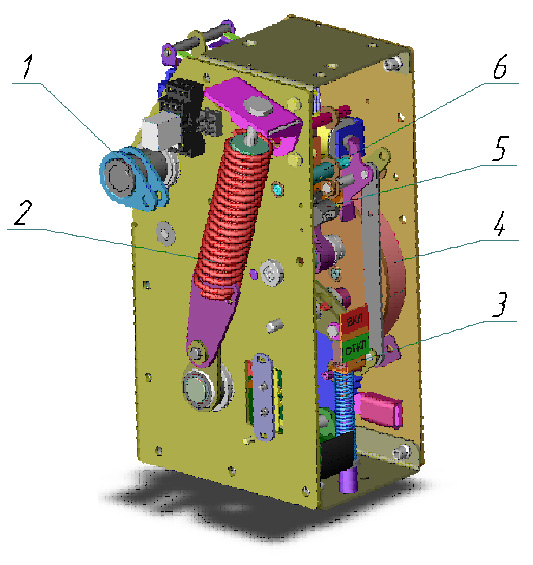

Пружинно-моторный привод
1- вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.
Достоинства пружинно-моторного привода общеизвестны, это:
- небольшая мощность питающей сети для взвода включающей пружины;
- при включении на короткое замыкание выключатель не чувствителен к посадкам напряжения;
- возможность ручного взвода пружины включения;
- возможность включения выключателя в отсутствие напряжения на вторичных цепях.
Механизм отключения служит для:
- поворота и удержания выходного вала привода и, следовательно, выключателя во включенном положении;
- отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;
- обеспечения выполнения операции отключения независимо от положения остальных элементов привода.
Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение.
Конструкция выключателей позволяет с незначительными переделками адаптировать их в КРУ на замену выключателей.

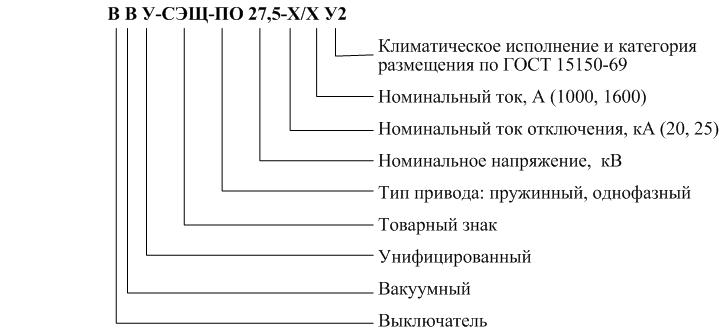

Структура условного обозначения
Технические характеристики
Наименование параметра |
ВВУ-СЭЩ-27,5-20(25)/1000 |
ВВУ-СЭЩ-27,5-20(25)/1600 |
Номинальное напряжение, кВ |
27,5 |
Номинальный ток, А |
1000 |
1600 |
Номинальный ток отключения, кА |
20 (25) |
Ток термической стойкости, 3с, кА |
20 (25) |
Ток электродинамической стойкости, кА |
51 (62) |
Токи включения, кА |
|
наибольший пик |
51 (62) |
начальное действующее значение периодической составляющей |
20 (25) |
Ход подвижного контактов ВДК, мм |
16±0,5 |
Ход поджатия контактов ВДК, мм |
5-0,5+1 |
Собственное время отключения, с, не более |
0,04 |
Полное время отключения, с, не более |
0,06 |
Собственное время включения, с, не более |
0,11 |
Средняя скорость подвижных контактов ВДК при отключении, м/с |
1,0-1,5 |
Средняя скорость подвижных контактов ВДК при включении, м/с |
0,4-1,0 |
Максимальный статический момент при включении, м/с |
20 |
30 |
Время заводки вкл. пружин, сек, не более |
15 |
Номин. напряжение цепей управления, В: |
|
постоянного тока |
110; 220 |
переменного тока |
120; 220 |
Ток потребления электромагнита откл., А не более: |
|
при∼220 В |
1,5 |
при=220 В |
1,0 |
Ток потребления электромагнита вкл., А не более: |
|
при∼220 В |
1,5 |
при=220 В |
1,0 |
Механический ресурс, циклов ВО |
25000 |
Коммутационный ресурс, циклов ВО, |
25000 |
Испытательное напряжение промышленной частоты, кВ |
80 |
при=220 В |
1,0 |
Климатическое исполнение |
У2 |
Верхнее значение температуры окружающего воздуха при эксплуатации, С |
+55 |
Нижнее значение температуры окружающего воздуха при эксплуатации, С |
-40 |
