Вакуумные выключатели серии ВВН-СЭЩ-35 (ВВН-СЭЩ-Э-35-25/1000, ВВН-СЭЩ-Э-35-25/1600, ВВН-СЭЩ-Э-35-31,5/1600, ВВН-СЭЩ-П-35-25/1000, ВВН-СЭЩ-П-35-25/1600 ВВН-СЭЩ-П-35-31,5/1600)  предназначены для коммутации электрических цепей в нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ для открытых или закрытых распредустройств. Во всех случаях установка выключателей серии ВВН-СЭЩ-35 допускается только по согласованию с предприятием-изготовителем.

Вакуумные коммутационные аппараты, к которым относятся вакуумные выключатели серии ВВН-СЭЩ-35, это передовая технология в аппаратостроении. В выключателях старого поколения для охлаждения и деионизации дуги, образующейся после разведения контактов, в качестве дугогасительной среды применяют масло, воздух или элегаз (SF6). Вакуумные выключатели выгодно отличаются от этих выключателей тем, что такой средой является просто вакуум.

Выключатели по требованию заказчика могут комплектоваться приводами с органами управления: электромагнитом включения (YAC) и электромагнитом отключения (YAT) на напряжение 220 (110) В постоянного или 230 (120) В переменного тока и дополнительно набором электромагнитов встроенных расцепителей:

- электромагнитом отключения напряжения с питанием от независимого источника (YAV), номинальное напряжение 220 В постоянного или 230, 120 и 100 В переменного тока;
- электромагнитом отключения с номинальными токами 3А или 5А переменного тока (YAA).

Конструктивные особенности и преимущества

1. Конструктивной особенностью выключателя является его универсальность – возможность установки электромагнитного или пружинно-моторного привода.
2. Возможность ручного взвода пружин для включения выключателя под нагрузку при отсутствии оперативного тока (только для пружинно-моторного выключателя).
3. Нечувствительность к посадкам напряжения, в том случае, когда выключатель выключает короткозамкнутую линию.
4. Простота конструкции.
5. Высокая надежность.
6. Высокий коммутационный ресурс.
7. Для лучшего теплоотвода в полюсе ВВН-СЭЩ-35 использован эффект естественной конвекции. На выключателе с номинальным током до 1000 А нет необходимости устанавливать теплоотводящие радиаторы, соответственно конструкция получилась более дешевой и надежной.
8. Наличие счетчика числа циклов срабатывания выключателя.
9. Наличие индикации положения выключателя – включен/отключен, пружинный привод готов/не готов к работе.
10. Наличие встроенных в привод выключателя расцепителей.
11. Единый конструктив для всех типов выключателей, выключатели с электромагнитным и пружинно-моторным приводом имеют одинаковые присоединительные размеры.
12. Внутренняя поверхность камеры выключателя - ребристая. Это улучшает диэлектрические характеристики выключателя и уменьшает вероятность пробоя во внутренней поверхности полюса выключателя.
13. В блоке управления установлены нагревательные элементы - ТЭНы, которые нагреваются до температуры не более 80 градусов, что исключает вероятность возникновения пожаров и исключает возможность ожогов или случайного касания ТЭНов обслуживающим персоналом.

Вакуумная камера нового поколения имеет ряд конструктивных особенностей и преимуществ:

1. Вакуумная камера нового поколения имеет уникальные технические характеристики - между контактами камеры создается аксиальное магнитное поле, что позволяет улучшить отключающие свойства.

2. Контакты конструктивно выполнены из нескольких различных материалов. В центральной части контакта использован материал, обладающий высокой теплопроводностью и теплоемкостью. У него несколько большее сопротивление по сравнению с материалом, расположенным в крайних частях поверхности контакта. За счет этого достигается оптимальное распределение электрического поля, что позволяет улучшить теплоотвод с контактов камеры.

Квалификационные испытания, проведенные в ГУП ВЭИ имени В.И.Ленина, показали надёжную работу выключателя при коммутации во всех требуемых режимах. Выключатели выполнили 100 циклов ВО при 100% значении номинального тока отключения, при этом время гашения дуги не превышало 10 мс и выгорание контактов ВДК составило 1,0 мм.

Выключатели соответствуют требованиям ГОСТ 687 и ТУ 3414-054-00110473-2003.

Лучшее среди всех отечественных и зарубежных выключателей соотношение цена - качество.

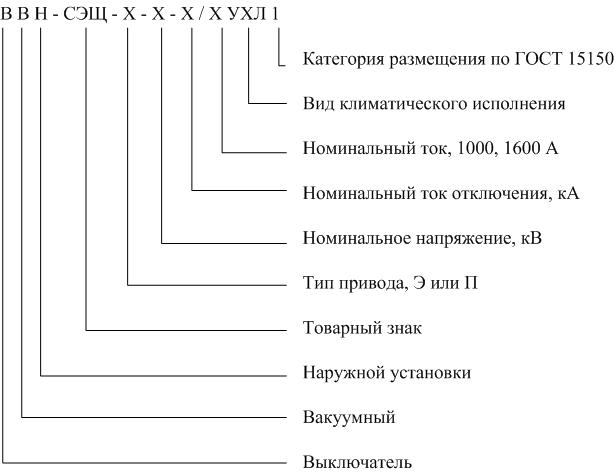

Структура условного обозначения

Конструкция

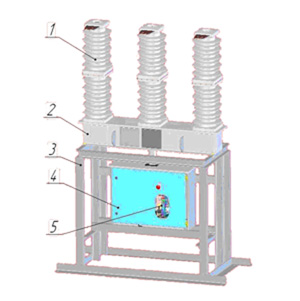

Общий вид выключателя показан на рисунке. Выключатель состоит из следующих основных частей:

• рамы полюсов (2) с валом выключателя, отключающей пружиной и масляным буфером;
• трёх полюсов (1) с вакуумными дугогасительными камерами;
• блока управления (4) с приводом (5);
• рамы выключателя (3).

Полюс

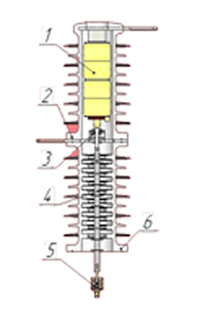

Полюс выключателя, состоит из корпусов (2) и (6), камеры (1), гибкого контакта (3) закрепленного к подвижному контакту при помощи гайки и тяги (4).

Привод выключателя по заказу может быть установлен:

• электромагнитный, который преобразует электромагнитную энергию магнитной системы в кинетическую энергию;
• пружинно-моторный, использующий энергию предварительно взведенной пружины.

Выключатели могут комплектоваться приводами с органами управления:

• электромагнитом включения (YAC) и электромагнитом отключения (YAT) на напряжение 220 (110) В постоянного или 220 (127) переменного тока и дополнительно набором электромагнитов встроенных расцепителей;
• электромагнитом отключения напряжения с питанием от независимого источника (YAV), номинальное напряжение 220 В постоянного или 220, 127 и 100 В переменного тока;
• электромагнитом отключения с номинальными токами 3 А или 5 А переменного тока (YAA).

Технические характеристики
