ВВУ-СЭЩ-Э(П)-10

Вакуумные выключатели серии ВВУ-СЭЩ-10 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ. Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-10 допускается только по согласованию с предприятием-изготовителем.

При разработке вакуумных выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.

Вакуумные коммутационные аппараты – передовая технология в аппаратостроении. В выключателях старого поколения для охлаждения и деионизации дуги, образующейся после разведения контактов, в качестве дугогасительной среды применяют масло, воздух или элегаз (SF6). Вакуумные выключатели выгодно отличаются от этих выключателей тем, что такой средой является просто вакуум.

Преимущества

1. Конструктивной особенностью выключателя является его универсальность – возможность установки электромагнитного или пружинно-моторного привода.
2. Возможность ручного включения выключателя под нагрузку при отсутствии оперативного питания (только для пружинно-моторного выключателя).
3. Нечувствительность к просадкам напряжения, в том случае, когда выключатель выключает короткозамкнутую линию.
4. Простота конструкции.
5. Высокая надежность.
6. Легко встраивается в различные типы КСО и КРУ.
7. Высокий коммутационный ресурс.
8. Для лучшего теплоотвода в полюсе ВВУ-СЭЩ-10 использован эффект естественной конвекции. На выключателе с номинальным током до 1000 А нет необходимости устанавливать теплоотводящие радиаторы, соответственно конструкция получилась более дешевой и надежной.
9. Выключатель имеет механизм поджатия контактов, не требует дополнительных регулировок на протяжении всего срока службы (также в случае износа контактов).
10. Наличие счетчика числа циклов срабатывания выключателя.
11. Наличие индикации положения выключателя – включен/отключен, пружинный привод готов/не готов к работе.
12. Компоновка выключателей с обычным и фронтальным расположением полюсов; расположением размещения трёх полюсов и привода в линию, раздельным размещением выключателя и привода на разных уровнях, например, в КСО.
13. Наличие встроенных в привод выключателя расцепителей.
14. Единый конструктив для всех типов выключателей, выключатели с электромагнитным и пружинно-моторным приводом имеют одинаковые присоединительные размеры, выключатели на номинальные токи 1000 А, 1600 А, номинальные токи отключения 20 кА, 31,5 кА имеют одинаковые габаритные размеры.

Вакуумная камера нового поколения имеет ряд конструктивных особенностей и преимуществ:

1. Вакуумная камера нового поколения имеет уникальные технические характеристики - между контактами камеры создается аксиальное магнитное поле, что позволяет улучшить отключающие свойства.
2. Контакты конструктивно выполнены из нескольких различных материалов, в центральной части контакта использован материал обладающий высокой теплопроводностью и теплоемкостью, обладающей несколько большим сопротивлением по сравнению с материалом, расположенным в крайних частях поверхности контакта, за счет этого достигается оптимальное распределение электрического поля, что позволяет улучшить теплоотвод с контактов камеры.

Квалификационные испытания, проведенные в ГУП ВЭИ им.В.И.Ленина, показали надёжную работу выключателя при коммутации во всех требуемых режимах. Выключатели выполнили 100 циклов ВО при 100% значении номинального тока отключения, при этом время гашения дуги не превышало 10 мс и выгорание контактов ВДК составило 1,0 мм.

Выключатели соответствуют требованиям ГОСТ 687 и ТУ 3414-054-00110473-2003.

Лучшее среди всех отечественных и зарубежных выключателей соотношение цена - качество.

Конструкция

Конструктивно модуль выключателя состоит из основания, включающего в себя сварную раму с валом выключателя, отключающей пружиной и масляным буфером, трёх полюсов и привода. По характеру конструктивной связи с приводом выключатели имеют отдельный привод, связанный механической передачей. Выключатели и привод имеют высокую степень унификации различных исполнений.

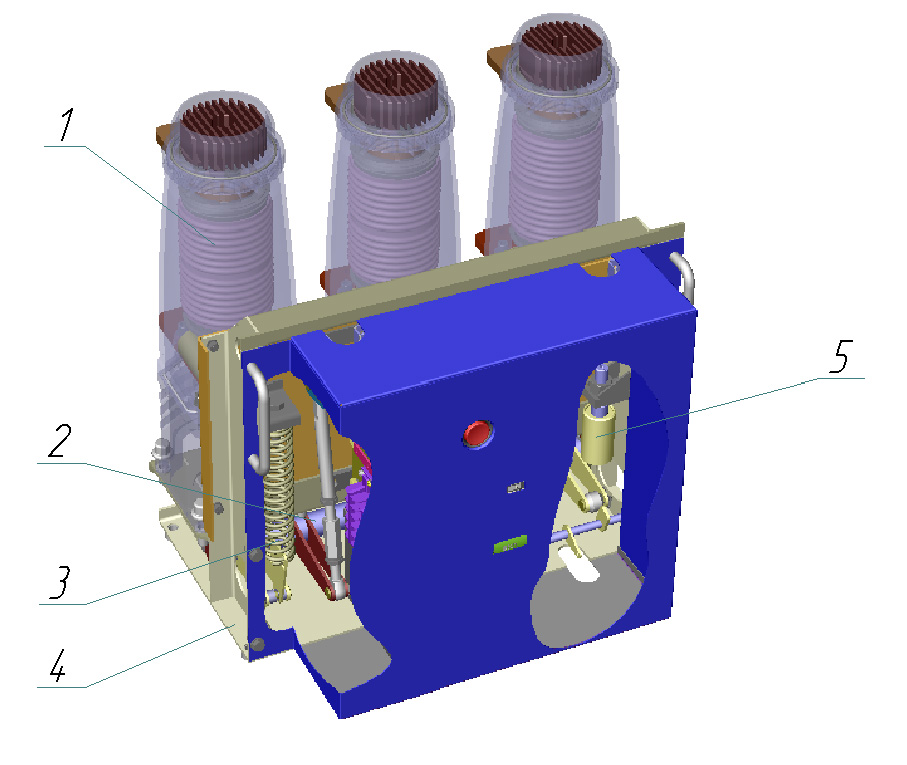

Вакуумный выключатель ВВУ-СЭЩ-Э3-10-20/1600

1- Полюс; 2-вал выключателя; 3-отключающая пружина; 4-рама; 5-масляный буфер

Полюс выключателя состоит из разъёмного корпуса, включающего в себя вакуумную дугогасительную камеру (ВДК), токопроводящую пластину, гибкий токопровод, изоляционную тягу с механизмом дополнительного поджатия контактов ВДК. Кинематическая связь передачи движения подвижного контакта ВДК шарнирная.

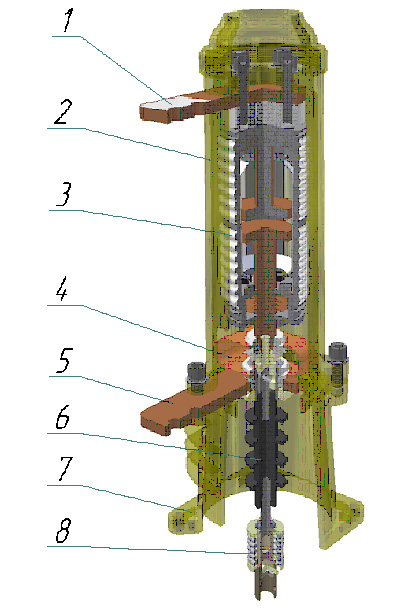

Полюс вакуумного выключателя

1,5-пластина; 2,7-корпус; 3-ВДК; 4-гибкий токопровод; 6-изоляционая тяга; 8-механизм поджатия.

Привод выключателя по заказу может быть установлен или электромагнитный, который преобразует электромагнитную энергию магнитной системы в кинетическую энергию, или пружинно-моторный, использующий энергию предварительно взведенной пружины.

Достоинства пружинно-моторного привода общеизвестны, это:

- небольшая мощность питающей сети для взвода включающей пружины:

- при включении на К.З. выключатель не чувствителен к посадкам напряжения;

- возможность ручного взвода пружины включения;

- возможность включения выключателя в отсутствие напряжения на вторичных цепях.

Пружинно - моторный привод состоит из:

- однотипных механизмов включения и отключения c механическими защёлками;

- включающей пружины;

- механизма взвода включающей пружины;

- механизмов блокировок;

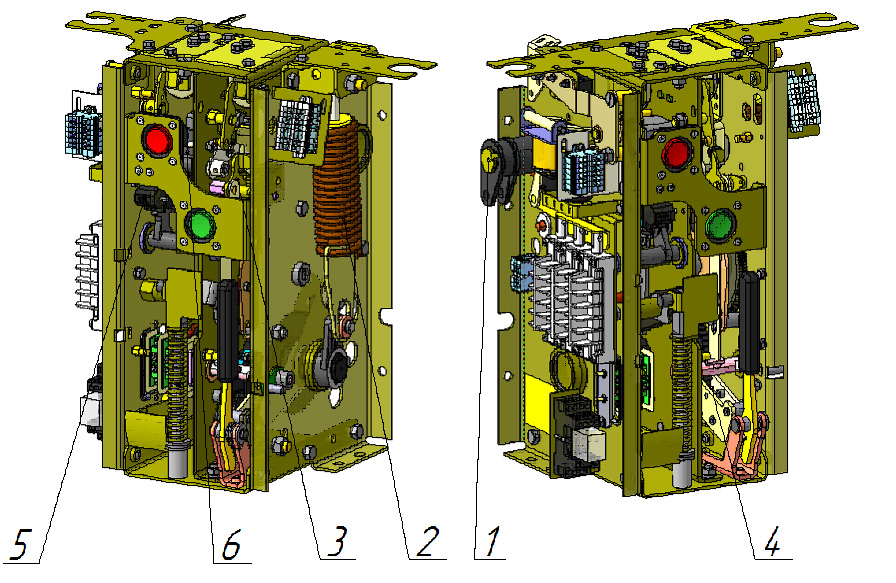

Пружинно-моторный привод

1- вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.

Электромагнитный привод состоит из:

- механизма отключения с механической защёлкой;

- электромагнита включения;

- механизмов блокировок;

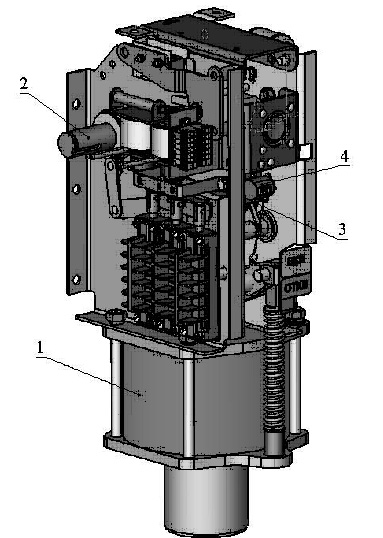

Электромагнитный привод

1- электромагнит включения; 2- вал привода; 3- механизм отключения; 4-счётчик операций.

Особенностью приводов, как электромагнитного, так и пружинно-моторного, является использование в конструкции механизма свободного расцепления.

Механизм отключения служит для:

– поворота и удержания выходного вала привода и, следовательно, выключателя во включенном положении;

– отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;

– обеспечения выполнения операции отключения независимо от положения остальных элементов привода.

Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение.

При использовании выключателей в составе КРУ предусмотрена блокировка от включения в промежуточном (между рабочим и нерабочим) положении выкатного элемента и от перемещения выключателя во включенном положении.

Конструкция выключателей позволяет с незначительными переделками адаптировать их в КРУ и КСО на замену устаревших масляных выключателей.

Разработана конструкторская документация на унифицированный выкатной элемент, взамен масляных выключателей. ВК-10, для КРУ: К-47, К-59, К-49 и др.

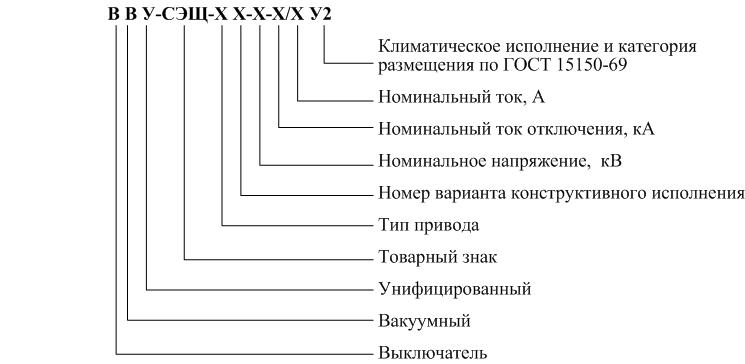

Структура условного обозначения

Технические характеристики
