ВВУ-СЭЩ-Э(П)-35

Вакуумные выключатели серии ВВУ-СЭЩ-35 (ВВУ-СЭЩ-Э-35-20/1000; ВВУ-СЭЩ-Э-35-20/1600; ВВУ-СЭЩ-Э-35-25/1000; ВВУ-СЭЩ-Э-35-25/1600; ВВУ-СЭЩ-П-35-20/1000; ВВУ-СЭЩ-П-35-20/1600; ВВУ-СЭЩ-П-35-25/1000; ВВУ-СЭЩ-П-35-25/1600) предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ.

Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-35 допускается только по согласованию с предприятием-изготовителем.

При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.

Конструкция

Выключатель состоит из следующих основных частей:

- рама 5, вал выключателя 1, отключающая пружина 9 и масляный буфер 8;

- полюса 3 с вакуумной дугогасительной камерой;

- пружинно-моторного привода 6.

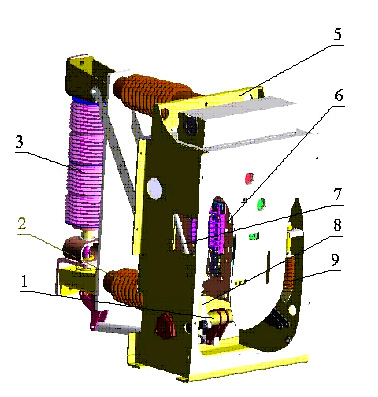

Общий вид выключателя ВВУ-СЭЩ-ПО-27,5

1-вал выключателя; 2-изолятор; 3-полюс; 5-рама; 6-привод пружинно-моторный; 7-тяга; 8- масляный буфер; 9-пружина отключающая.

Полюс выключателя состоит из камеры 1, гибкого контакта 2, закрепленного к подвижному контакту при помощи гайки 3 и тяги 4.

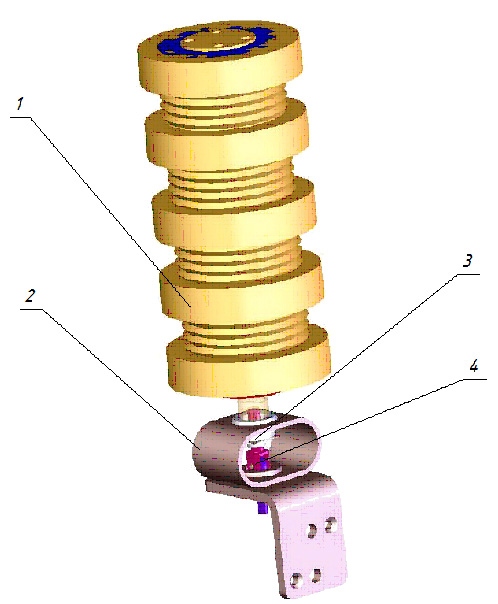

Полюс

1-КДВ; 2-контакт гибкий; 3-гайка; 4-тяга

Привод выключателя пружинно-моторный, использующий энергию предварительно взведенной пружины.

Пружинно - моторный привод состоит из:

- однотипных механизмов включения и отключения c механическими защёлками;

- включающей пружины;

- механизма взвода включающей пружины;

- механизмов блокировок.

Особенностью привода является использование в конструкции механизма свободного расцепления.

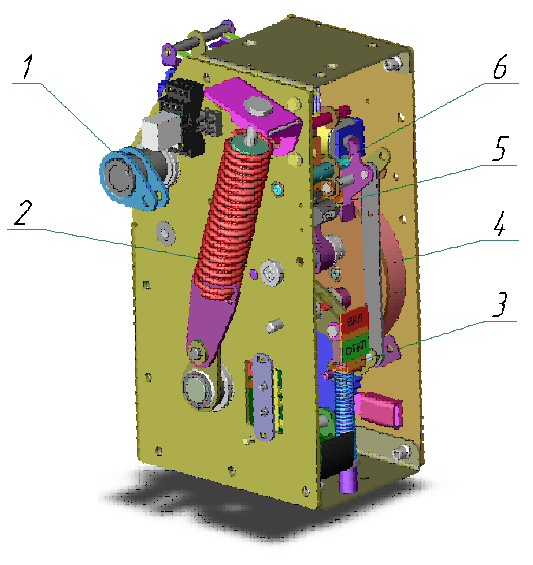

Пружинно-моторный привод

1- вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.

Электромагнитный привод состоит из:

- механизма отключения с механической защёлкой;

- электромагнита включения;

- механизмов блокировок;

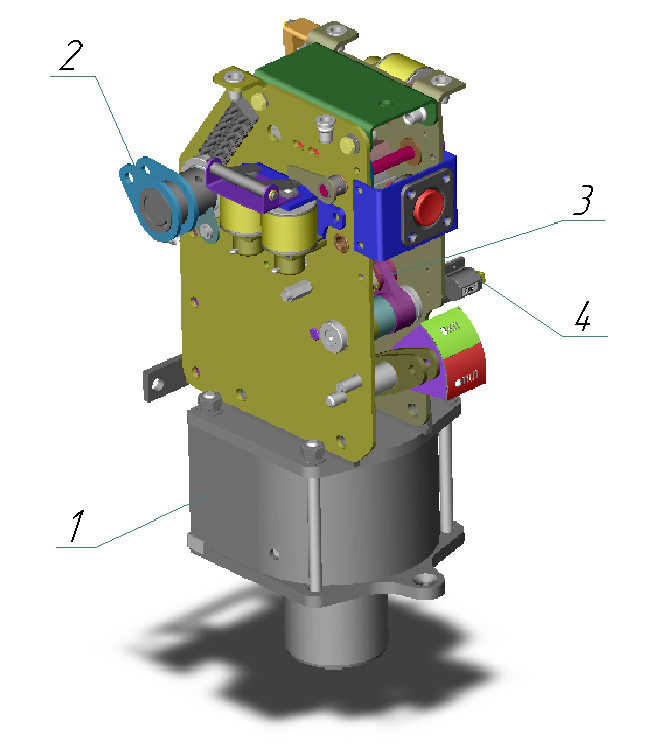

Электромагнитный привод

1- электромагнит включения; 2 - вал привода; 3 - механизм отключения; 4 - счётчик операций.

Особенностью приводов, как электромагнитного, так и пружинно-моторного, является использование в конструкции механизма свободного расцепления.

Механизм отключения служит для:

- поворота и удержания выходного вала привода и, следовательно, выключателя во включенном положении;

- отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;

- обеспечения выполнения операции отключения независимо от положения остальных элементов привода.

Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение.

При использовании выключателей в составе КРУ предусмотрена блокировка от включения в промежуточном (между рабочим и нерабочим) положении выкатного элемента и от перемещения выключателя во включенном положении.

Конструкция выключателей позволяет с незначительными переделками адаптировать их в КРУ на замену старых выключателей.

Разработана конструкторская документация на унифицированный выкатной элемент, для КРУ К-65.

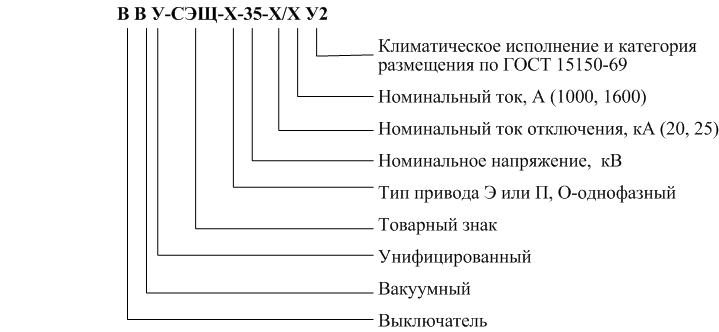

Структура условного обозначения

Технические характеристики
