Вакуумные выключатели с магнитной защелкой ВВМ-СЭЩ-10 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ. Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации.
Выключатели управляются с помощью устройств управления, выполненных в виде отдельных блоков, электрически связанных с выключателем.
При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.
Конструктивные особенности и преимущества
-
Высокий коммутационный ресурс.
-
Высокий механический ресурс.
-
Не требуется проведения текущего и среднего ремонта.
-
Питание от сети постоянного, выпрямленного и переменного оперативного тока.
-
Малое потребление мощности по цепи оперативного тока.
-
Возможность отключения при потере оперативного питания.
-
Не требуется изменения существующих схем вторичной коммутации.
-
Совместимость с любыми существующими ячейками КРУ и КСО.
-
Допускается работа в любом пространственном положении.
-
Малые габариты и вес.

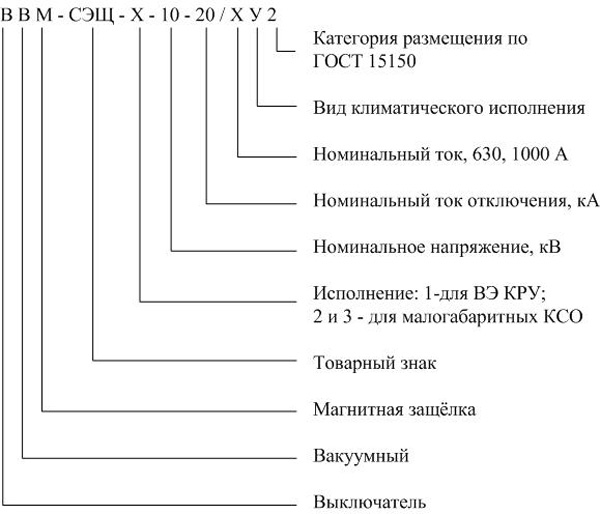

Структура условного обозначения
Блок управления выключателем ВВМ-СЭЩ-10
Блок управления выключателем ВВМ-СЭЩ-10 соответствует требованиям ГОСТ Р 52565 - 2006 и обеспечивает работу выключателя совместно с релейной аппаратурой подстанции.
Блок управления имеют ряд исполнений: Таблица 1
|
Заводское обозначение |
Вид блока (исполнение) |
Схема ячейки (тип управляющего сигнала) |
Применяемые сигналы (см. табл. 2) |
|
БУ ВВ-СЭЩ- |
ХХ |
|
|
А1 |
На электромеханических реле 220/110 В переменный и постоянный ток |
Для работы с микропроцессорными реле защиты |
3; 4; 5 |
|
А2 |
Микро Процессорные Блоки 220/110 В переменный и постоянный ток |
Для работы с микропроцессорными реле защиты |
3; 4; 5 |
|
А3 |
Микро Процессорные Блоки 220/110 В переменный и постоянный ток |
Для работы на схемах с постоянным (выпрямленным) и переменным оперативном токе |
5; 6; 8; 9; 10; 11; 12 |
|
А4 |
Микро Процессорные Блоки 220/110 В переменный и постоянный ток |
Для работы с микропроцессорными реле защиты на низких температурах (-60° С) |
3; 4; 5 |
Основные параметры
Питание блока осуществляется от однофазной сети переменного тока напряжением (оперативное питание):
~230В (-65% +120%) частотой 50 Гц,
=110/220в (-70% + 110%),
=12В дополнительного источника,
от внешних трансформаторов тока.
Потребляемая мощность не более 40 Вт в режиме ожидания.
Габаритные размеры блока не более : 248 x 180 x 120 мм.
Режим работы – непрерывный.
Конструкция блока
Блок имеет панель управления и индикации (лицевая панель ), на которой размещены:
-
светодиодный индикатор «Готов» для индикации готовности устройства к включению/отключению выключателя;
-
индикатор «Питание» для индикации наличия питания на блоке;
-
светодиодный индикатор «Авария»;
На задней панели располагается разъем для подключения к выключателю и схем вторичной коммутации
Функциональные характеристики
Блок включает в себя:
-
собственно микропроцессорный электронный блок с внутренними (встроенными ) системами электропитания по ГОСТР 52565-2006 на напряжения 110/220 В постоянного тока и 230 В переменного тока,
-
дополнительного источника постоянного тока 12/24 В,
-
блок управления электромагнитным приводом,
-
исполнительные реле и индикаторные светодиоды.
Функция управления реализуется посредством подачи на электромагнитный привод импульса длительностью 80-160 мсек. напряжения до 230 В постоянного тока в прямой полярности для выполнения команды «Вкл», и импульса длительностью 10-20 мсек. амплитудой до 230 В постоянного тока для выполнения команды «Откл».
Фиксация подвижной части при включении привода (далее по тексту якоря) производится за счет сил магнитного притяжения между якорем и неподвижной частью привода, при сжатии отключающих пружин.
Отключение происходит за счет снижения действия магнитного поля между неподвижной частью и якорем через подачу на электромагнит привода напряжения обратной полярности.
Блок обеспечивает прием и обработку следующих сигналов: Таблица 2
|
№ |
Наименование |
Краткая характеристика сигнала |
U/I |
|
1 |
ВКЛ |
Сухой контакт от дистанционной кнопки «Вкл». |
Uшу/0,1А |
|
2 |
Откл |
Сухой контакт от дистанционной кнопки «Откл» |
Uшу/0,1А |
|
3 |
СК Вкл |
Сухой контакт от микропроцессорной РЗА «Вкл» |
Uшу/0,1А |
|
4 |
СК Откл |
Сухой контакт от микропроцессорной РЗА «Откл» |
Uшу/0,1А |
|
5 |
БК |
Сигнал о положении выключателя |
Uшу/1А |
|
6 |
Сброс БКА |
Сброс блок контакта аварийного |
Uшу/1А |
|
7 |
Ручное откл |
Сигнал о ручном отключении блока |
Uшу/1А |
|
8 |
РПВ |
Контроль цепи реле положения включено |
|
|
9 |
РПО |
Контроль цепи реле положения отключено |
|
|
10 |
РК «Откл» |
Контроль цепи реле контрольного от независимого источника питания |
|
|
11 |
ТТфА |
Контроль цепи трансформатора тока фазы А в режиме токовой отсечки по схеме с дешунтированием |
|
|
12 |
ТТфС |
Контроль цепи трансформатора тока фазы С в режиме токовой отсечки по схеме с дешунтированием |
|
|
13 |
Режим токового отключения |
Выбирает алгоритм работы токовой отсечки. |
0,1 А |
|
14 |
Сигналы указанные в таблице применимы в соответствии с выбранным блоком |
Блок обеспечивает генерацию следующих сигналов: Таблица 3
|
Наименование |
Краткая характеристика сигнала |
|
|
Индикация |
Светодиодная индикация: «питание»- зеленый цвет, «Готов» - зеленый, , «Авария» - красный |
|
|
|
Релейные команды |
|
|
Готов |
Нормально замкнутый контакт |
=220/5А |
|
Авария |
Нормально замкнутый контакт |
=220/5А |
При включении питания происходит самотестирование блока. До окончания заряда конденсатора горит светодиод «Авария». По окончании заряда загорается светодиод «Готов». Блок обеспечивает очередность выполнения команд, пока не выполнится цикл команды «Вкл», действия по команде «Откл» не производятся и аналогично при выполнении команды «Откл», игнорируется команда «Вкл».
Блок обеспечивает контроль состояния выключателя и блокирование команды включения в случае выявления аварийной ситуации.
Для проведения первого включения и организации работы выключателя при перебоях с питанием по шинам управления, необходимо подать переменное напряжение 230 В на соответствующие входы блока или постоянное 220 В (-10% ; +0%) на контрольный вход конденсатора.
В качестве дополнительной опции предусмотрена возможность эксплуатации блока при температуре от минус 60° С до плюс 50° С.
Технические характеристики
|
Наименование параметра |
ВВМ-СЭЩ-1-10 |
ВВМ-СЭЩ-2-10 |
ВВМ-СЭЩ-3-10 |
|
Номинальное напряжение, кВ
|
10 |
|
Номинальный ток, А
|
630, 1000 |
|
Номинальный ток отключения, кА
|
20 |
|
Ток термической стойкости, 3с, кА
|
20 |
|
Ток электродинамической стойкости, кА
|
50 |
|
Токи включения, кА:
|
|
|
наибольший пик
|
50 |
|
начальное действующее значение периодической составляющей
|
20 |
|
Ход подвижного контактов ВДК, мм
|
7+0,5 |
|
Ход поджатия контактов ВДК, мм
|
3,5+0,5 |
|
Собственное время отключения, с, не более
|
0,03 |
|
Полное время отключения, с, не более
|
0,05 |
|
Собственное время включения, с, не более
|
0,1 |
|
Средняя скорость подвижных контактов ВДК при отключении, м/с
|
1,0–20 |
|
Средняя скорость подвижных контактов ВДК при включении, м/с
|
0,4–1,0 |
|
Номинальное напряжение цепей управления, В:
|
|
|
постоянного тока
|
110; 220 |
|
переменного тока
|
120; 230 |
|
Испытательное напряжение промышленной частоты, кВ
|
42 |
|
Испытательное напряжение полного грозового импульса, кВ
|
75 |
|
Электрическое сопротивление главной цепи полюса, мкОм не более
|
60 |
|
Механический ресурс, циклов ВО
|
50 000 |
|
Коммутационный ресурс, циклов ВО при:
|
|
|
номинальном токе
|
50000 |
|
номинальном токе короткого замыкания
|
100 |
|
Масса выключателя, кг
|
50 |
46 |
38 |
|
Масса блока управления, кг не более
|
3,5 |
|
Климатическое исполнение |
У2 |
|
Верхнее значение температуры окружающего воздуха, С
|
+55 |
|
Нижнее значение температуры окружающего воздуха, С
|
-40 |
