Выключатель ВВУ-СЭЩ-П-10-50 У2 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ.
Выключатели типа ВВУ-СЭЩ-П-10-50 используются в КРУ СЭЩ-70. Во всех случаях установка выключателей типа ВВУ-СЭЩ-П-10-50 допускается только по согласованию с предприятием-изготовителем.
При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.
Конструкция
Конструктивно модуль выключателя состоит из:
- основания, включающего в себя сварную раму с валом выключателя, отключающей пружиной и масляным буфером;
- трёх полюсов;
- пружинно-моторного привода.
По характеру конструктивной связи с приводом выключатели имеют отдельный привод, связанный механической передачей. Выключатели имеют высокую степень унификации по исполнениям.
Для выключателя типа ВВУ-СЭЩ-П-10-50 подключение привода к внешним цепям осуществляется через разъём HAN 72.
Вакуумный выключатель ВВУ-СЭЩ-П-10-50

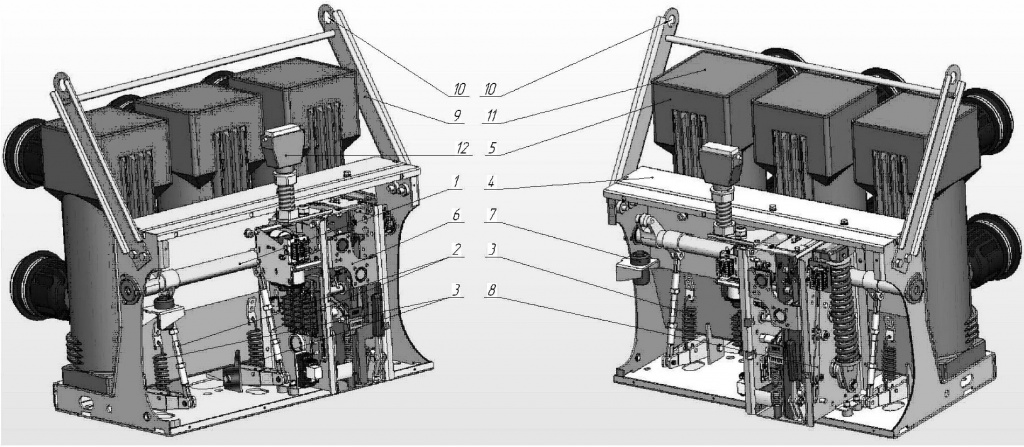

1- вал включения/отключения выключателя; 2-тяги; 3-пружины отключения; 4-рама; 5-полюс; 6-привод пружинно-моторный; 7-масляный буфер; 8-механизм блокировки; 9-кронштейн такелажный; 10-места стопоровки; 11-крышки защитные; 12-жгут с разъёмом HAN 72.
В выключателе предусмотрены механизм блокировки для автоматического отключения выключателя и блокировки механического и электрического включения выключателя при неправильном оперировании ячейкой.
Полюс выключателя состоит из разъёмного корпуса 1, включающего в себя вакуумную дугогосительную камеру (ВДК) 8, токопроводящий радиатор 5, гибкий токопровод 4, изоляционную тягу 6 со встроенным механизмом дополнительного поджатия контактов ВДК 7. Кинематическая связь передачи движения подвижного контакта ВДК жесткая.
Полюс ВВУ-СЭЩ-П-10-50

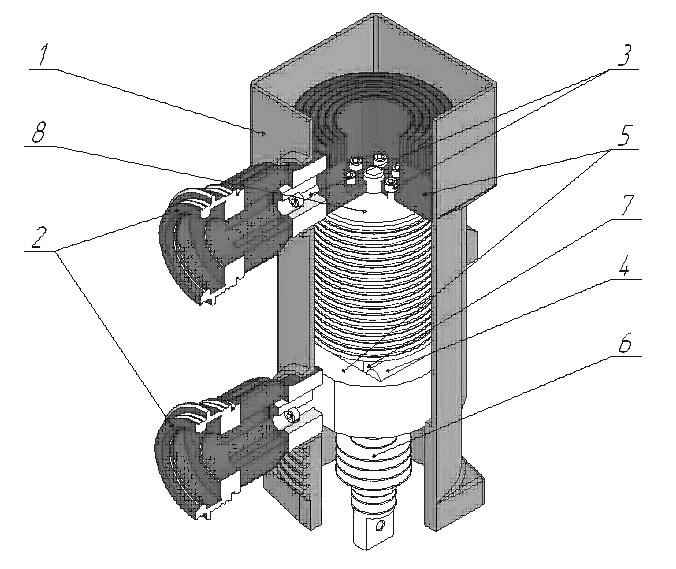

1-корпус; 2–контакты втычные; 3-винты; 4-контакт гибкий; 5-радиаторы; 6-тяга изоляционная с механизмом поджатия; 7- подвижный контакт ВДК; 8-ВДК.
В выключатель устанавливается пружинно-моторный привод, использующий энергию предварительно взведенной пружины.
Привод состоит из:
- однотипных механизмов включения 3 и отключения 6 с механическими защёлками;
- вала привода 1;
- включающей пружины 2;
- механизма взвода включающей пружины 4;
- механизмов блокировок;
- счётчика операций 5.
Особенностью приводов является использование в конструкции механизма свободного расцепления.
Пружинно-моторный привод

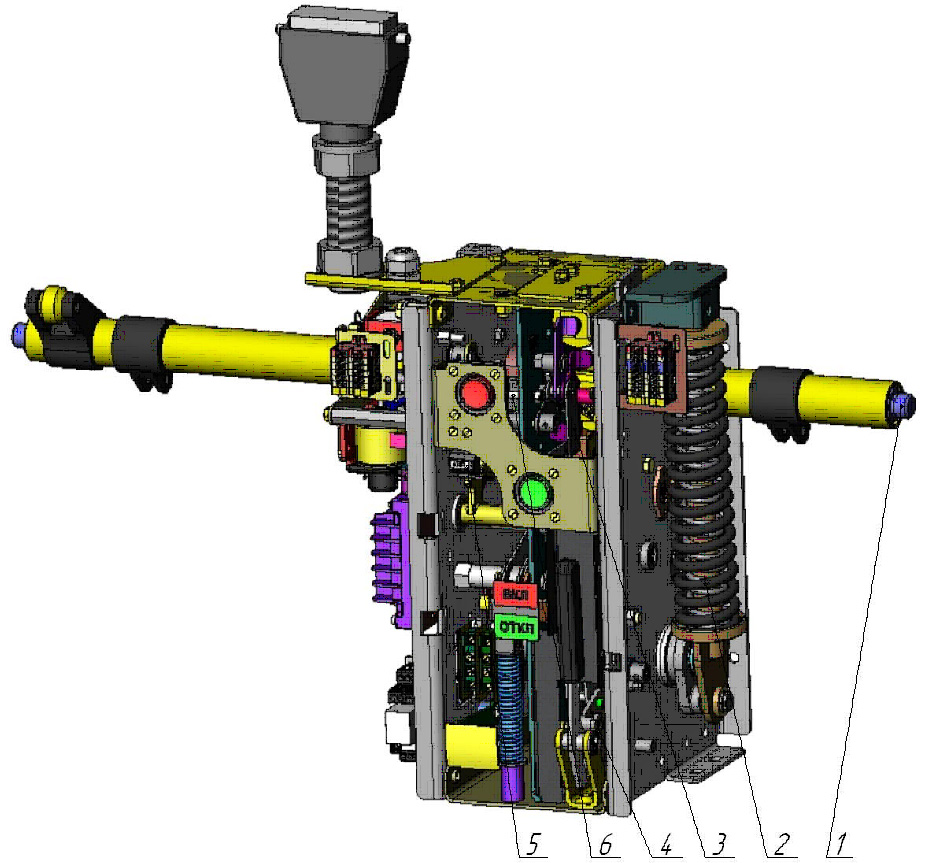

1-вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.
Достоинства пружинно-моторного привода общеизвестны:
- небольшая мощность питающей сети для взвода включающей пружины;
- при включении на короткое замыкание выключатель не чувствителен к посадкам напряжения;
- возможность ручного взвода пружины включения;
- возможность включения выключателя в отсутствие напряжения на вторичных цепях.
Механизм отключения служит для:
- поворота и удержания выходного вала привода и, следовательно, удержания выключателя во включенном положении;
- отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;
- обеспечения выполнения операции отключения независимо от положения элементов привода при включении.
Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение (в составе КРУ СЭЩ-70).

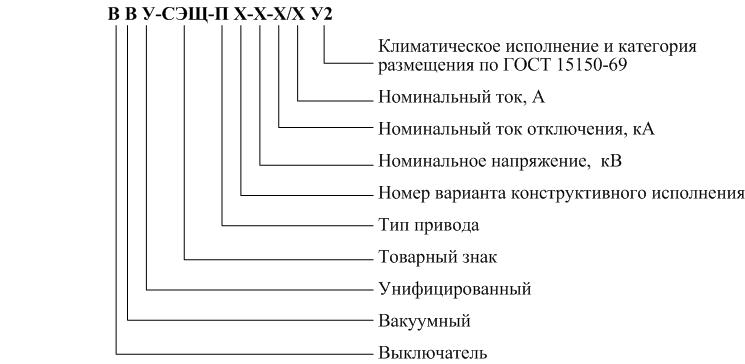

Структура условного обозначения
Технические характеристики
Наименование параметров |
ВВУ-СЭЩ-П-10-50/2000 |
ВВУ-СЭЩ-П-10-50/2500 |
ВВУ-СЭЩ-П-10-50/3150 |
ВВУ-СЭЩ-П-10-50/4000 |
Номинальное напряжение, кВ |
10
|
Номинальный ток, А |
2000 |
2500 |
3150 |
4000 |
Номинальный ток отключения, кА |
50
|
Номинальные токи включения, кА: эффективное значение периодической составляющей; амплитудное значение; |
125
|
Предельные сквозные токи, кА: начальное действующее значение периодической составляющей; наибольший пик |
125
|
Собственное время включения, мс, не более |
50
|
Собственное время отключения, мс |
30
|
Ток потребления электромагнита отключения, А не более |
|
при ~230 В |
1,5
|
при =220 В |
1.0
|
Ток потребления электромагнита включения, А не более |
|
при ~230 В |
1,5
|
при =220 В |
1,0
|
Ток потребления двигателя заводки включающей пружины, А, не более |
|
пусковой |
4,0
|
рабочий |
1,0
|
Электромагнит отключения независимого питания (YAV) |
По заказу
|
Расцепители токовые для схем с дешунтированием на 3 А или 5 А (YAA) |
По заказу
|
Время заводки включающей пружины, с, не более |
15
|
Ресурс по механической и коммутационной стойкости, циклов ВО |
10000
|
Масса, кг |
225 |
265 |
Климатическое исполнение |
У2 |
Верхнее значение температуры окружающего воздуха при эксплуатации, С |
+55 |
Нижнее значение температуры окружающего воздуха при эксплуатации, С |
-25 |
