ВВУ-СЭЩ-П7-10

Вакуумные выключатели серии ВВУ-СЭЩ-П7-10-20/1000(630) предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ.

Выключатели серии ВВУ-СЭЩ-П7 используются в КРУС-75. По согласованию с предприятием-изготовителем возможна установка выключателей ВВУ-СЭЩ-7 в другие типы ячеек.

При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.

Конструкция

Конструктивно модуль выключателя состоит из:

- основания, включающего в себя сварную раму с валом выключателя, отключающей пружиной и масляным буфером;

- трёх полюсов;

- пружинно-моторного привода.

По характеру конструктивной связи с приводом выключатели имеют отдельный привод, связанный механической передачей. Выключатели и привод имеют высокую степень унификации различных исполнений.

Для выключателя типа ВВУ-СЭЩ-П7 подключение привода (позиция «6») к внешним цепям осуществляется через клеммный ряд.

В выключателе предусмотрены:

- механизм блокировки для автоматического отключения выключателя и блокировки механического и электрического включения выключателя при неправильном оперировании ячейкой;

- панель управления (позиция «9») для электрического включения и отключения выключателя. На панели управления имеется переключатель местного дистанционного управления выключателем.

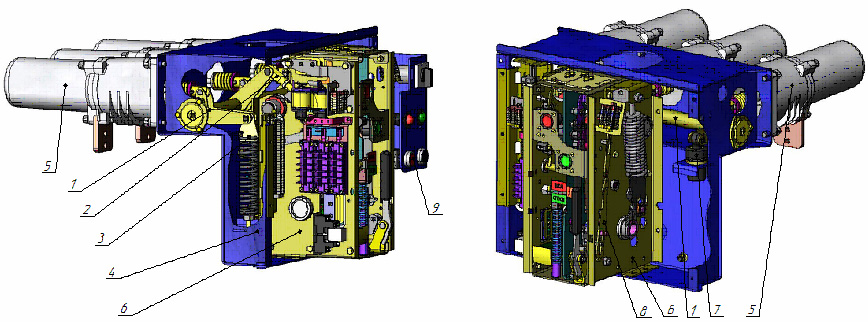

Вакуумный выключатель ВВУ-СЭЩ-П7-10-20/1000

1- вал включения/отключения выключателя; 2-тяга; 3-пружина отключения; 4-рама; 5-полюс;6-привод пружинно-моторный; 7-масляный буфер; 8-механизм блокировки; 9-панель управления

Полюс выключателя состоит из разъёмного корпуса 1, 5, включающего в себя вакуумную дугогосительную камеру (ВДК) 6, токопроводящую пластину 2, контакт гибкий 4, изоляционную тягу 11с механизмом дополнительного поджатия контактов ВДК 13. Кинематическая связь передачи движения подвижного контакта ВДК шарнирная.

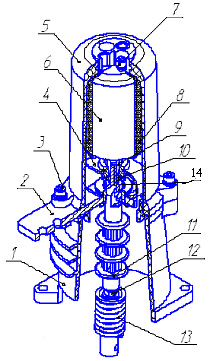

Полюс ВВУ-СЭЩ-П7

1,5-корпус; 2 -пластина; 3,7 -винт; 4-контакт гибкий; 6-ВДК; 8-смесь силиконовая, 9- подвижный контакт ВДК; 10,12 –гайка, 11- изоляционная тяга; 13- механизм поджатия; 14-вилка.

В выключатель устанавливается пружинно-моторный привод, использующий энергию предварительно взведенной пружины.

Пружинно-моторный привод состоит из:

- однотипных механизмов включения 3 и отключения 6 c механическими защёлками;

- вала привода 1;

- включающей пружины 2;

- механизма взвода включающей пружины 4;

- механизмов блокировок;

- счётчика операций 5.

Особенностью приводов является использование в конструкции механизма свободного расцепления.

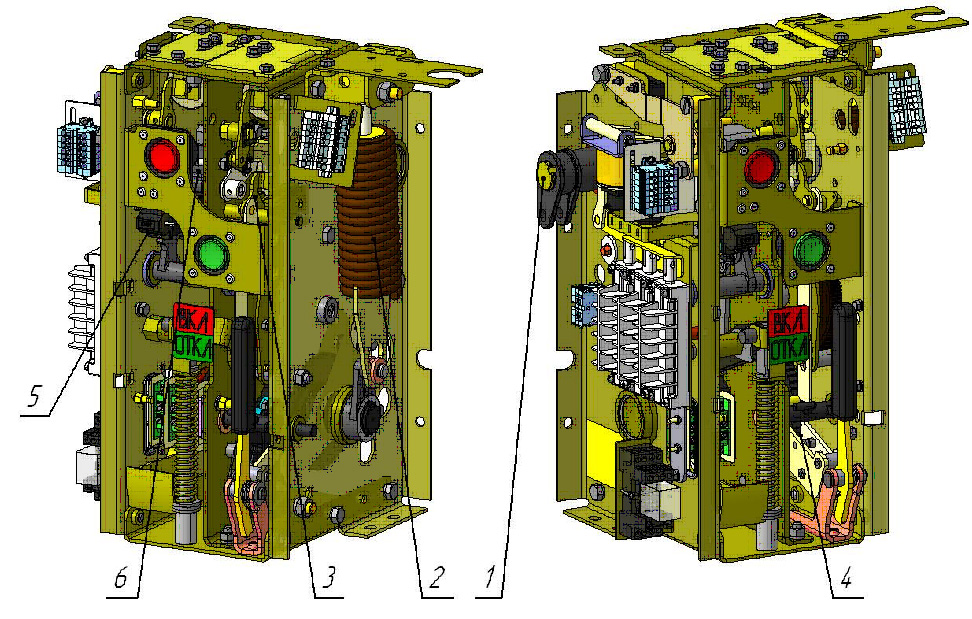

Пружинно-моторный привод

1-вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.

Достоинства пружинно-моторного привода общеизвестны:

- небольшая мощность питающей сети для взвода включающей пружины;

- при включении на короткое замыкание выключатель не чувствителен к посадкам напряжения;

- возможность ручного взвода пружины включения;

- возможность включения выключателя в отсутствие напряжения на вторичных цепях.

Механизм отключения служит для:

- поворота и удержания выходного вала привода и, следовательно, удержания выключателя во включенном положении;

- отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;

- обеспечения выполнения операции отключения независимо от положения остальных элементов привода.

Выключатель имеет электрическую и механическую блокировку от выполнения операций при оставшейся не снятой команде на включение (в составе КРУС-75).

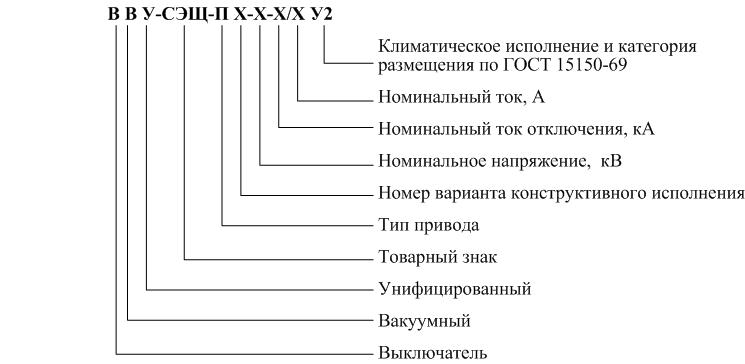

Структура условного обозначения

Технические характеристики
