Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.
Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.
Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов. Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:
Первичная шина трансформаторов ТОП-0,66 и ТШП-0,66 медная, покрытая оловом. Трансформаторы ТШП-0,66 могут комплектоваться медными шинами, покрытыми оловом.
Патентная защита
Патенты № 42734, 42735, 42736,48549, 48550 и 48551 на промышленные образцы.
Гарантийный срок эксплуатации - 8 (восемь) лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя. Гарантия распространяется на трансформаторы, выпущенные после 1 января 2005 года.
Срок службы - 30 лет.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Сообщаем, что в трансформаторах тока от компании "Самарские-трансформаторы-тока" допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Технические данные
|
Тип трансформатора
|
Номинальный первичный ток, А
|
Окно под шину, мм
|
Номинальный вторичный ток, А
|
Номинальная вторичная нагрузка, В×А
|
Класс точности
|
Рис.
|
|

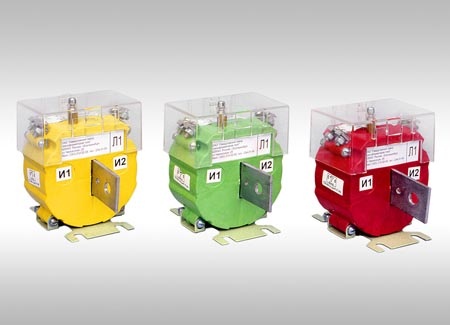

ТОП-0,66
|
1, 5, 10, 15, 20, 30, 40, 50; 75, 80, 100, 150, 200
|
-
|
1;5
|
1-5
|
0,2S; 0,5S; 0,2; 0,5; 1
|
1
|
|
10
|
1
|
|

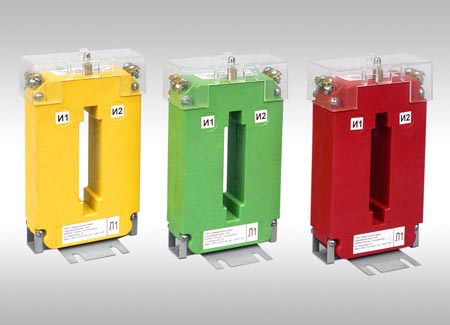

ТШП-0,66
|
40; 50
|
31 х 7; Ø21
|
1;5
|
1
|
1
|
2
|
|
75
|
1-2
|
0,5
|
|
80
|
1-2,5
|
0,5
|
|
100
|
1-3
|
0,5
|
|
150
|
1-3
|
0,2S; 0,5S; 0,5
|
|
200
|
5
|
1-5
|
0,2S; 0,5S; 0,5; 1
|
|
250
|
1;5
|
1-5
|
0,2S; 0,5S; 0,5; 1
|
|
300
|
1-5
|
0,2S; 0,5S; 0,2; 0,5; 1
|
|
10
|
1
|
|
400
|
1-10
|
0,2S; 0,5S; 0,2; 0,5; 1
|
|
300
|
51 х 9; Ø28
|
1; 5
|
1-10
|
0,5; 1
|
3
|
|
400;500;600;750;800
|
1-10
|
0,2S; 0,5S; 0,2; 0,5; 1
|
|
600;750;800
|
15
|
0,2S; 0,5S
|
|
800
|
20
|
|
750; 800
|
15; 20; 25
|
0,5
|
|
400; 500; 600; 750
|
11 х 103;
21х75
|
1;5
|
1-5
|
0,5
|
5
|
|
800
|
1-10
|
|
1000; 1200; 1500; 2000
|
1-10
|
0,2S; 0,5S; 0,5; 1
|
|
1500; 2000
|
15
|
0,2S; 0,5S; 0,5; 1
|
Номинальный первичный
ток, А |
Коэффициент безопасности приборов ТОП-0,66
при номинальной вторичной нагрузке, ВА |
|
3 |
5 |
10 |
|
1-150
|
6 |
3*; 5 |
2,5 |
|
200
|
3*; 5,5 |
3 |
|
*) для классов точности 0,2S и 0,5S |
|
Номинальный первичный ток трансформатора, А
|
Коэффициент безопасности приборов трансформаторов тока ТШП-0,66
при номинальной вторичной нагрузке, В·А
|
|
1
|
2
|
2,5
|
3
|
5
|
10
|
15
|
20
|
25
|
|
40; 50
|
5
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
75; 80
|
5
|
5
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
100; 150
|
6
|
5
|
5
|
5
|
-
|
-
|
-
|
-
|
-
|
|
200; 250
|
10
|
9
|
8
|
7
|
5
|
-
|
-
|
-
|
-
|
|
300
|
10
|
9
|
8
|
7
|
2*; 5
|
2,5; 7**
|
-
|
-
|
-
|
|
400
|
12
|
10
|
9
|
8
|
2*; 5,5
|
3; 8**
|
-
|
-
|
-
|
|
500
|
15
|
12
|
11
|
10
|
3*; 6
|
2*; 5
|
-
|
-
|
-
|
|
600
|
15
|
13
|
12
|
11
|
4*; 7,5
|
2*
|
-
|
-
|
|
750
|
16
|
14
|
13
|
12
|
4*; 11
|
3*; 6
|
3*; 6
|
6
|
5
|
|
800
|
16
|
14
|
13
|
12
|
3*; 6
|
3*; 6
|
2*; 6
|
|
1000, 1200
|
8
|
7
|
3*; 4
|
3*; 5
|
-
|
-
|
|
1500
|
3*; 5
|
-
|
-
|
|
2000
|
3*; 7
|
-
|
-
|
|
*) Для классов точности 0,5S и 0,2S;
**) Для класса точности 0,5
|
|
Тип
трансформатора
|
Номинальный первичный ток, А
|
Масса, кг max
|
|
без шины
|
с шиной
|
|
ТОП-0,66
|
1-200
|
-
|
0,75
|
|
ТШП-0,66
|
300;400
|
0,6
|
0,8
|
|
300-800
|
0,75
|
1,3
|
|
1000; 1200 |
0,9 |
2,2 |
|
1500; 2000 |
2,5
|

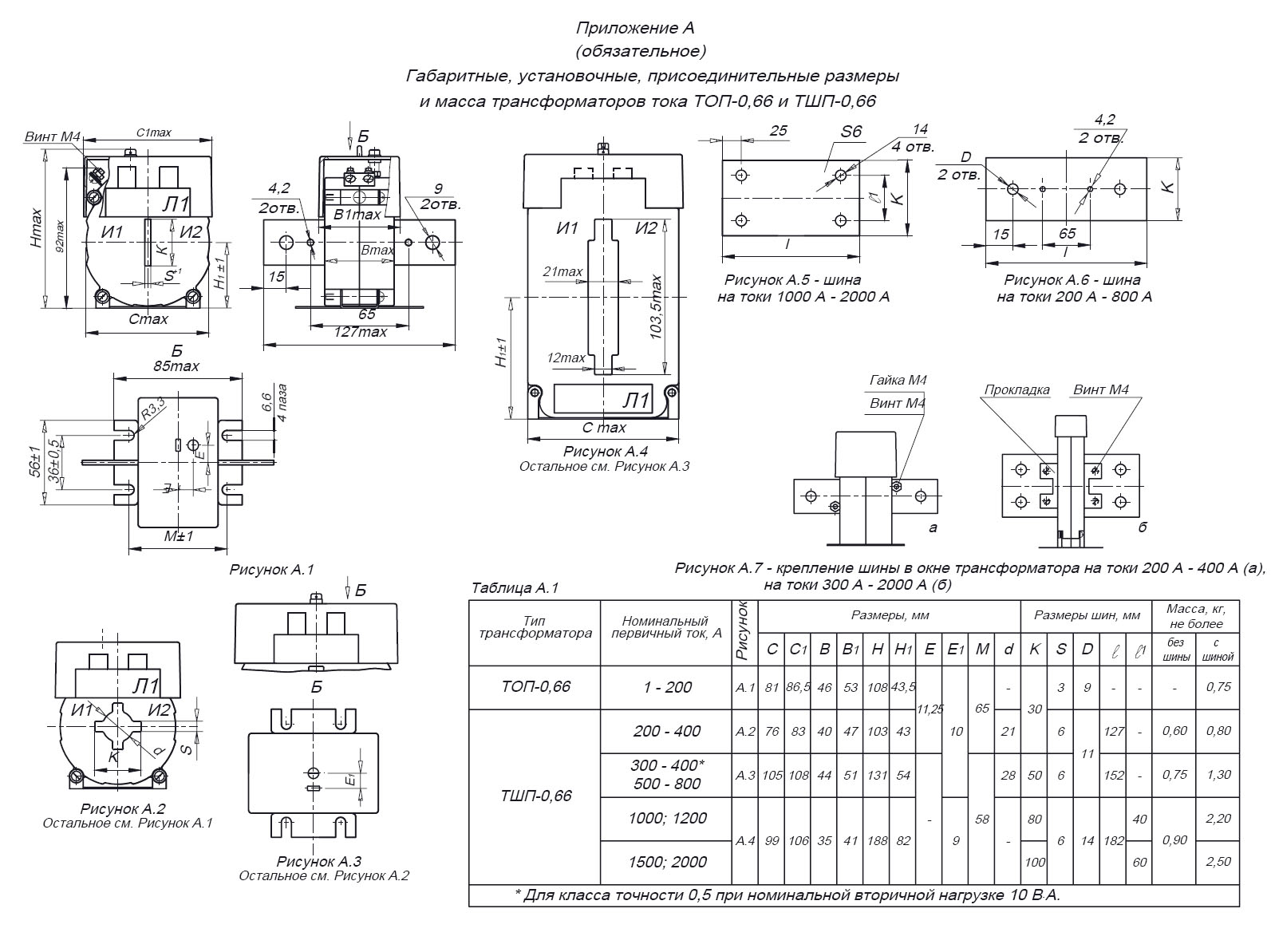

Внешний вид трансформатора (чертеж)
