Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.
Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.
Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:
-
высота над уровнем моря не более 1000 м;
-
температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С, при транспортировании и хранении - от минус 50°С до плюс 50°С;
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - любое.
Первичная шина трансформаторов ТОП-0,66-I медная, покрытая оловом.
Основные преимущества
1. В настоящее время трансформаторы типа ТОП-0,66-I выпускаются на полный стандартный ряд номинальных первичных токов от 1А до 150 А, fа трансформтаоры ТШП-0,66-I на токи от 75А до 600А, имея при этом классы точности как 0.5 и 0.2, так и 0.5S и 0.2S, что позволяет широко использовать их в системах автоматизированного контроля и учета электроэнергии АСКУЭ.
2. Изделия имеют несколько степеней защиты от несанкционированного доступа:
-
прозрачная защитная крышка с возможностью пломбирования, защищающая вторичные контакты, табличку с данными и клеймо, а также обеспечивающая безопасность эксплуатации.
-
защитная этикетка, которая при попытке разобрать трансформатор нарушается и оставляет видимые следы взлома.
3. Современная конструкция и дизайн трансформаторов позволяют использовать трансформаторы ТОП-0,66-I и ТШП-0,66-I с первичным кабелем или шиной различного сечения и конфигурации, а так же устанавливать их в любом пространственном положении.
4. Наличие встроенной медной шины, покрытой оловом, у трансформаторов ТОП-0,66-I, позволяет подключать к ним как медные, так и алюминиевые проводники.

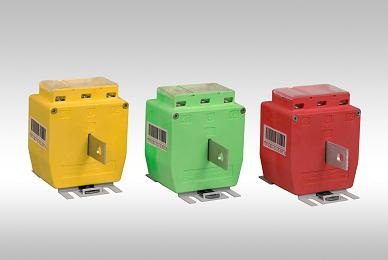

5. Безопасность эксплуатации обеспечивает корпус из самозатухающих пластмасс с высоким классом нагревостойкости. Сами корпуса имеют три различных цвета - желтый, зеленый и красный, что является общепринятой пофазной маркировкой. Трансформаторы упаковываются в удобную для потребителя тару по три штуки.
6. Трансформаторы ТОП-0,66-I и ТШП-0,66-I служат абсолютными аналогоми трансформаторов типа ТОП-0,66 и ТШП-0,66.
7. Крепление трансформатора осуществляется с помощью опорных лапок или на дин-рейку.
8. В новом трансформаторе ТОП-0,66-I и ТШП-0,66-I имеется удобный для монтажа потенциальный вывод, находящийся в пломбируемой клеммной коробке.
9. Использование в изделии современных клемм позволяет быстро осуществлять монтаж вторичных цепей.
10. Все трансформаторы имеют государственную поверку.
Гарантийный срок эксплуатации - 8 (восемь) лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя.
Сообщаем, что в трансформаторах тока от компании "Самарские-трансформаторы-тока" допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Технические харакетристики трансформаторов ТОП-0,66-I
|
Номинальный первичный ток, А
|
Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cosφ, ВА
|
Класс точности
|
|
0,8
|
1
|
|
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200
|
3; (5); 10
|
1
|
0,2S; 0,5S; 0,5; 1
|
|
15
|
-
|
0,5*; 1
|
|
40; 80
|
3; 5
|
1
|
0,2*
|
В скобках указана стандартная вторичная нагрузка.
* Для 40/1, 80/1 |
Технические харакетристики трансформаторов ТОП-0,66-I
|
Номинальный, первичный ток, А |
Номинальный вторичный ток, А |
Класс точности |
Номинальный коэффициент безопасности приборов при номинальной вторичной нагрузке, ВА |
|
1 |
2 |
2,5 |
3 |
5 |
10 |
|
1; 5; 10; 15; 20; 30; 50; 75; 100; 150; 200 |
1 |
0,2S |
9 |
7 |
6 |
5,5 |
4 |
3 |
|
40; 80 |
9 |
7 |
6 |
6 |
4,5 |
3 |
|
20; 40; 100; 200 |
0,5S |
7 |
5 |
5 |
4,5 |
3,5 |
- |
|
1; 5; 10; 15; 30; 50; 75; 150 |
7 |
5 |
4 |
4 |
3 |
- |
|
1; 5; 10; 20; 40; 50; 100; 200 |
0,5 |
16 |
11 |
10 |
9 |
7 |
- |
|
40; 80 |
0,2 |
20 |
15 |
13 |
12 |
9 |
- |
|
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200 |
5 |
0,2S |
7 |
6 |
5 |
5 |
4 |
3 |
|
0,5S |
14 |
11 |
10 |
14 |
9 |
- |
|
1; 5; 10; 20; 40; 50; 100; 200 |
0,5 |
13 |
10 |
9 |
10,5 |
7 |
6 |
Технические данные ТШП-0,66-I
|
Номинальный первичный тока, А |
Номинальная вторичная нагрузка, ВА |
Номинальный вторичный ток, А |
Класс точности |
|
75, 80 |
1; 2 |
5; 1 |
0,5 |
|
75 |
(5) |
5 |
5 |
|
80 |
5; 1 |
3 |
|
100 |
1; 2; 3 |
5; 1 |
0,5 |
|
(5) |
1 |
|
150 |
10 |
3 |
|
1; 2; 3; (5) |
0,5; 0,5S |
|
200 |
1; 2; 3; (5); 10 |
0,5; 0,5S |
|
300 |
10 |
0,5; 0,5S |
|
15 |
1 |
|
1; 2; 3; (5) |
0,5; 0,5S; 0,2S |
|
400 |
1; 2; 3; (5); 10 |
0,5; 0,5S; 0,2S |
|
15 |
0,5 |
|
500 |
1; 2; 3; (5); 10; 15 |
0,5; 0,5S; 0,2S |
|
20 |
0,5 |
|
* Только под кабель В скобках указана стандартная вторичная нагрузка. |

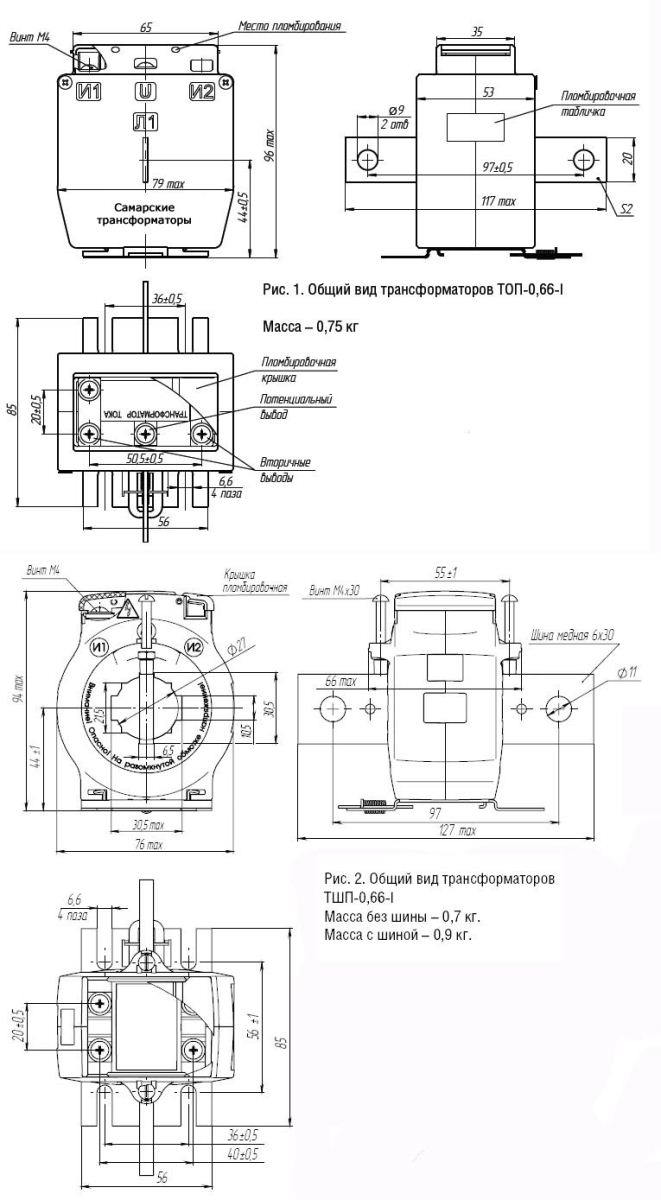

Общий вид трансформатора (чертеж)
.jpg)
