Назначение
Трансформаторы предназначены для встраивания в
комплектные распределительные устройства (КРУ) и служат
для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы на токи 600-2000 А поставляются в корпусах из трудногорючих самозатухающих пластмасс или с литой изоляцией. Трансформаторы на прочие номинальные токи поставляются только с литой изоляцией.
Трансформаторы изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 для работы в следующих условиях:
-
высота над уровнем моря не более 1000 м;
-
температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2";
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию;
-
рабочее положение изделий: на токи 600-5000 А - любое, на токи 8000-10000 А - вертикальное.
Трансформаторы ТНШЛ с литой изоляцией комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Сообщаем, что в трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Технические данные. (ТНШЛ-0,66 на токи 150-500 А)
|
Название параметра
|
Норма
|
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,8 |
|
Номинальная частота, Гц |
50, 60 |
|
Номинальный первичный ток, А |
150, 200, 300, 400, 500 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos φ = 1, ВА
с коэффициентом мощности cos φ = 0,8 при номинальном первичном токе, А:
150, 200
300, 400
500
|
1; 1,25; (2,5)*
3; (5)*
3; (5); 10*
3; (5); 10; 15; 20*
|
|
Класс точности для номинального первичного тока, А:
150
200
300
400, 500
|
0,5; 1;
0,5; 1; 10Р
0,5S; 0,5; 1; 10P
0,2S; 0,2; 0,5S; 0,5; 1; 10P
|
Трехсекундный ток термической стойкости не менее:
150-500 А (кратность) |
25
|
|
Номинальная предельная кратность при номинальном первичном токе, А:**
200
300
400
500
|
8
10
12
14
|
Примечание:
1. * Значение нагрузки уточняется в заказе.
2. ** При номинальной вторичной нагрузке 5ВА. |
Технические данные (ТНШЛ-0,66 на токи 600-10000 А)
|
Название параметра
|
Норма
|
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,8 |
|
Номинальная частота, Гц |
50 или 60 |
|
Номинальный первичный ток, А |
600; 800; 1000; 1500; 2000; 2500; 3000; 4000; 5000; 8000; 10 000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности
cos φ = 0,8 В•А
|
5; 10; 15; (20)
|
|
Класс точности для номинального первичного тока, А:
600-5000
8000, 10 000
|
0,2S; 0,2; 0,5S; 0,5; 10Р
3; 10Р
|
Трехсекундный ток термической стойкости не менее:
600-2000 А (кратность)
3000 - 10 000 А, (кА) |
25
75
|
|
Номинальная предельная кратность, А:**
600
800
1000
1200
1500
2000
2500, 3000
5000
4000, 6000
8000-10 000
|
6
7
8
10
11
12
13
15
14
2
|
|
Примечание. Испытательное одноминутное напряжение промышленной частоты вторичной обмотки - 3 кВ для исполнения "У2" и 3,3 кВ для "Т2". |
|
Номинальный первичный ток, А |
Рис.
|
Размеры, мм |
Масса, кг
|
|
H |
B |
L |
L1 |
|
3000-5000 |
3
|
320 |
86 |
318 |
180 |
9,8 |
|
8000-10000 |
5
|
432 |
134 |
422 |
340 |
31 |
|
Номинальный первичный ток, А |
Рис.
|
Масса, кг
|
|
600-2500 |
2
|
4,0 |
|
4
|
5,3
|
|
150-500 |
1 |
3,0 |
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки для трансформаторов тока ТНШЛ-0,66
|
Коэффициент трансформации
|
Номинальная предельная кратность
|
|
Номинальная вторичная нагрузка, В∙А
|
3
|
5
|
10
|
15
|
20
|
30
|
40
|
50
|
60
|
75
|
100
|
|
200/5
|
11,3
|
8
|
4,5
|
3
|
2
|
1,6
|
1,2
|
1
|
0,8
|
0,7
|
0,4
|
|
300/5
|
14,4
|
10
|
6
|
4,4
|
3,5
|
2,3
|
1,8
|
1,5
|
1,2
|
1
|
0,7
|
|
400/5
|
17
|
12
|
8
|
6
|
4
|
3
|
2
|
2
|
1
|
1
|
|
500/5
|
18
|
14
|
9
|
7
|
5
|
3
|
2
|
|
600/5
|
19
|
15
|
10
|
6
|
4
|
2
|
|
800/5
|
17
|
11
|
8
|
7
|
5
|
4
|
3
|
3
|
|
1000/5
|
18
|
16
|
12
|
10
|
8
|
6
|
5
|
4
|
3
|
2
|
|
1500/5
|
20
|
17
|
14
|
12
|
10
|
8
|
6
|
5
|
5
|
4
|
3
|
|
2000/5
|
18
|
15
|
13
|
11
|
9
|
8
|
7
|
6
|
5
|
4
|
|
3000/5
|
19
|
17
|
12
|
10
|
9
|
8
|
7
|
6
|
5
|
|
4000/5
|
14
|
13
|
11
|
10
|
9
|
8
|
7
|
6
|
|
5000/5
|
16
|
12
|
9
|
8
|
8
|

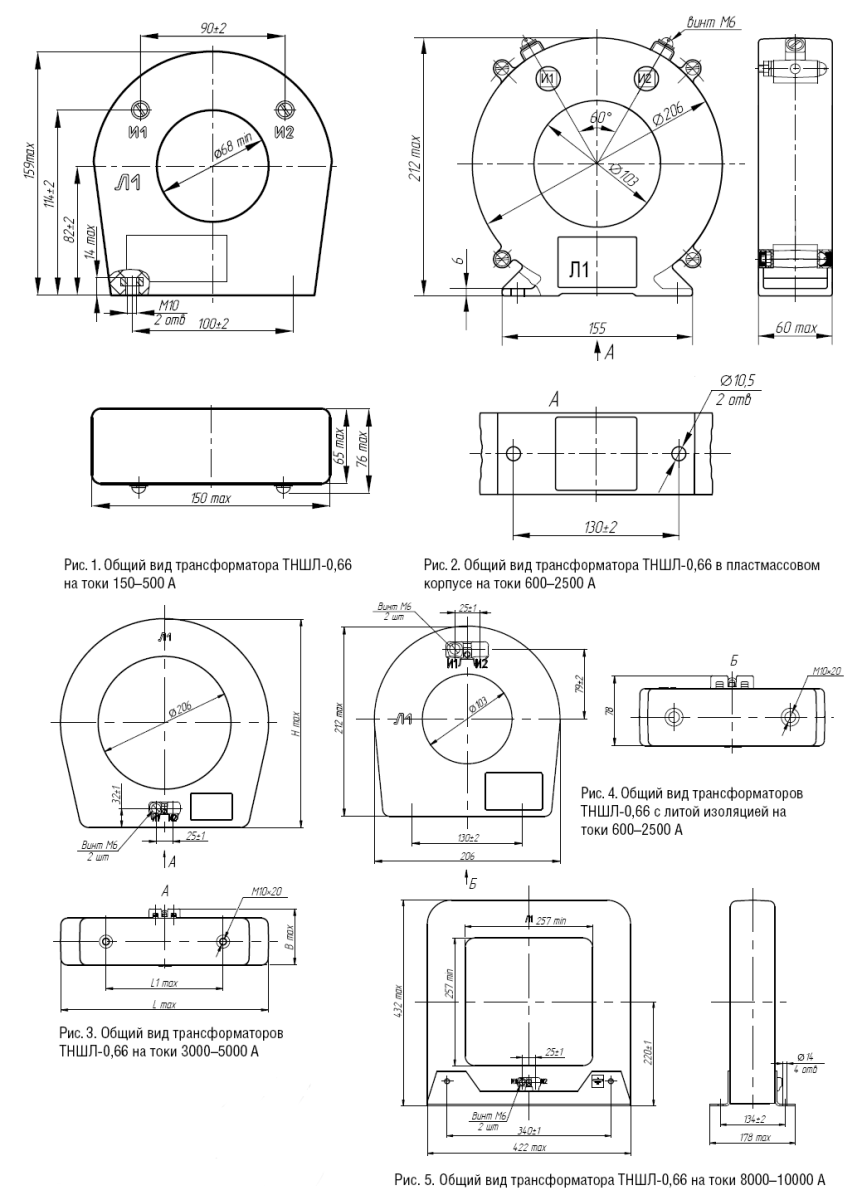

Общий вид трансформатора (чертеж)
