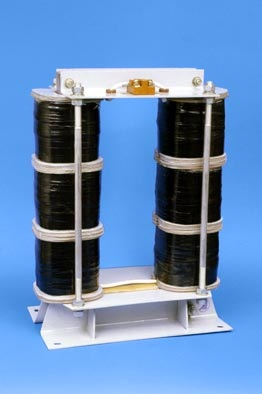

Назначение
Трансформаторы предназначены для передачи сигнала устройствам защиты и управления в электроустановках частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
-
высота над уровнем моря не более 1000 м;
-
температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У" и от минус 10°С до плюс 55°С для исполнения "Т";
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - вертикальное.
Технические данные
|
Название параметра |
Норма
|
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,8 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
Номинальный первичный ток, А |
15000, 25000 |
|
Класс точности |
10Р* |
Номинальная вторичная нагрузка с коэффициентом мощности
cos φ = 0,8, В•А |
50 |
|
Кратность трехсекундного тока термической стойкости |
2,2 |
|
Номинальная предельная кратность |
2 |
Примечание:
*) При отсутствии влияния соседних фаз и обратной шины «родной» фазы - погрешность трансформатора может соответствовать классу точности 0,5. |
|
Тип трансформатора |
Номинальный первичный ток,А
|
Размеры, мм |
Масса, кг
|
|
А |
A1 |
A2 |
H |
H1 |
L |
L1 |
B |
B1
|
С |
|
ТНШ-0,66 У3, Т3
|
15 000
|
320 |
120 |
46 |
480 |
370 |
366 |
115
|
208 |
166
|
70
|
52 |
|
ТНШ-0,66 У3, Т3
|
25 000 |
380 |
170 |
70 |
770 |
610 |
498 |
170 |
236 |
180 |
100
|
170 |

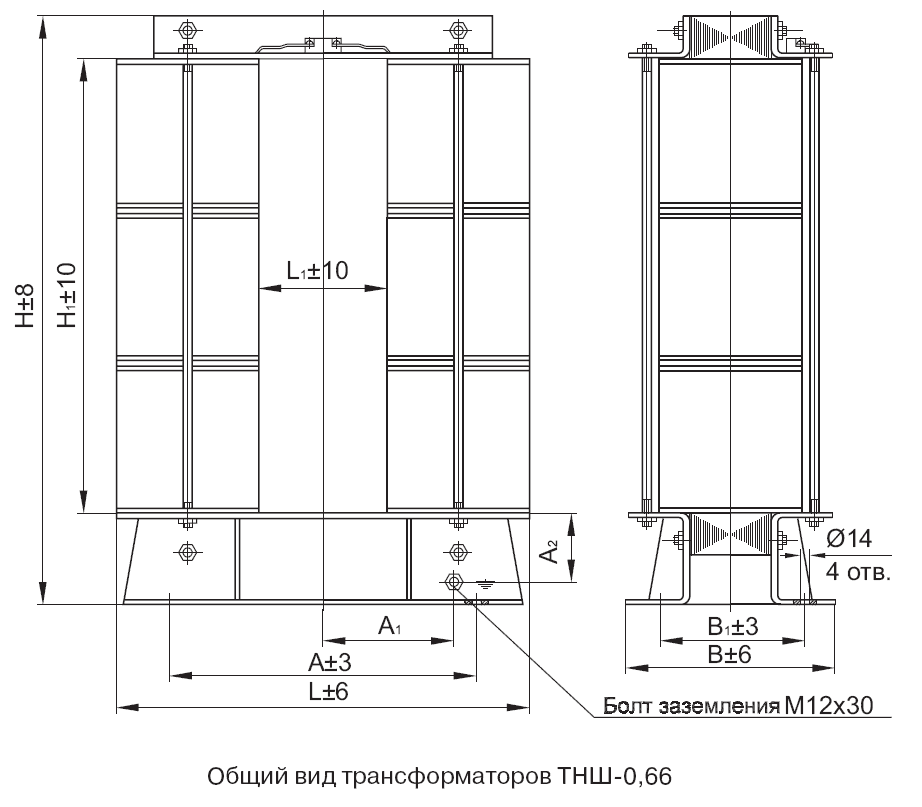

Общий вид трансформатора (чертеж)
