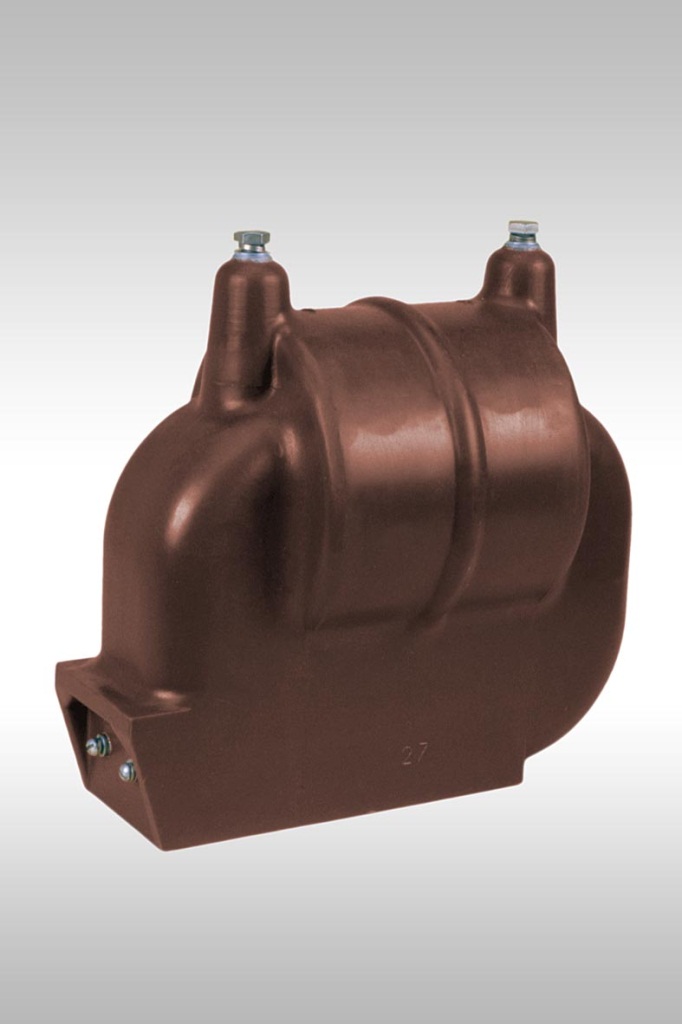

Назначение
Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока частоты 50 Гц.
Климатическое исполнение "УХЛ" и "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.
Технические данные
|
Наименование параметра
|
НЛЛ-3
|
НЛЛ-6
|
НЛЛ-10
|
|
Класс напряжения, кВ
|
3
|
6
|
10
|
|
Номинальное напряжение первичной обмотки, В
|
3000
|
6000
|
10000
|
|
Номинальное напряжение вторичной обмотки, В
|
100
|
|
Номинальная мощность, ВА
|
0-5*
|
|
Номинальный класс точности
|
0,05**; 0,1
|
|
Коэффициент мощности нагрузки
|
1
|
|
Номинальная частота, Гц
|
50
|
|
Схема и группа соединения обмоток
|
1/1-0
|
|
Испытательное одноминутное напряжение промышленной частоты, кВ
|
7
|
14
|
19
|
|
D, мм
|
188±3
|
212±3
|
|
Масса, кг
|
26,5±1,5
|
28,5±1,5
|
|
*) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А
**) Поставка только по спецзаказу
|

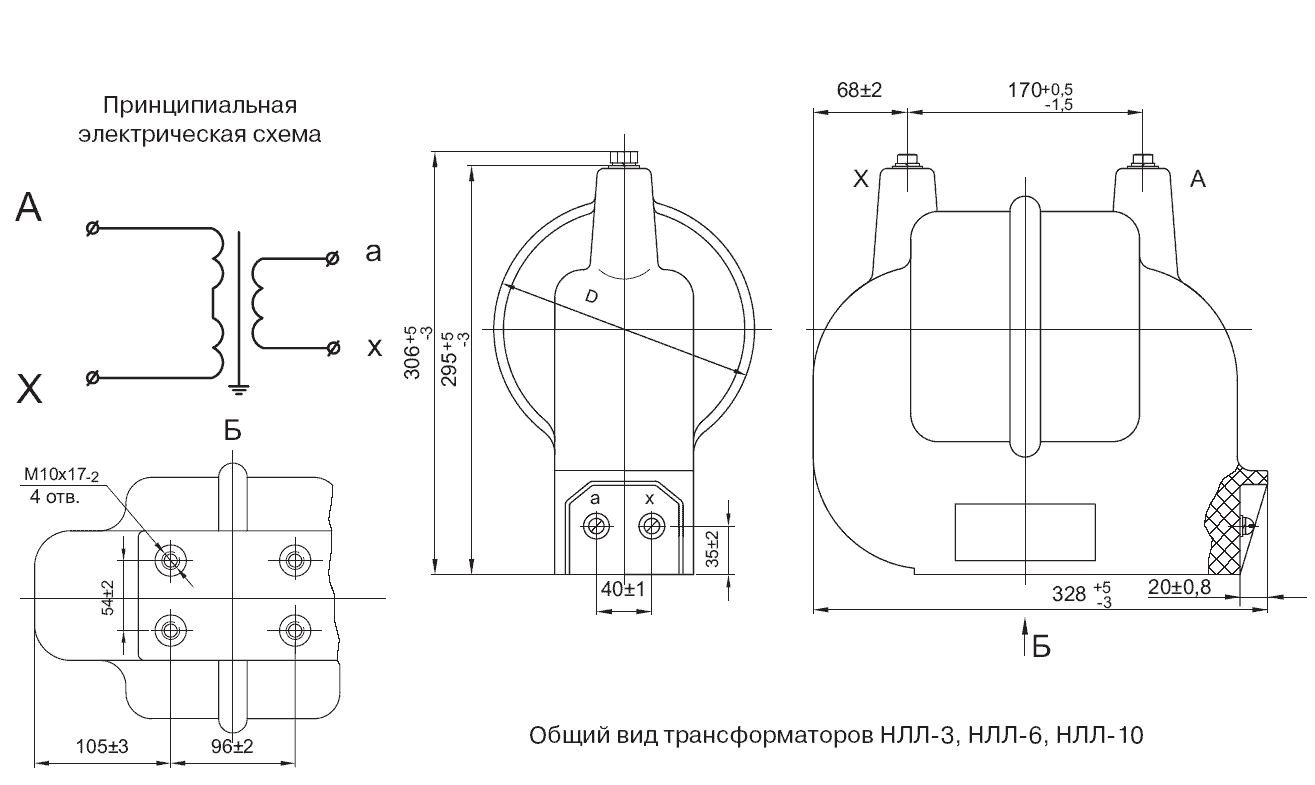

Общий вид трансформатора (чертеж)
