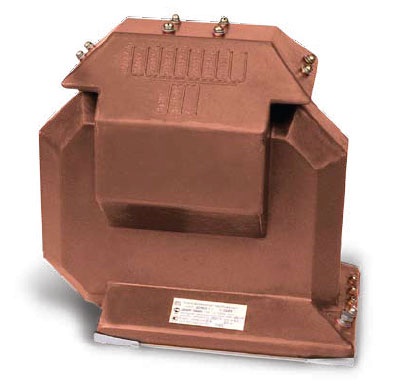

Назначение
Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на классы напряжения 15 и 35 кВ частоты 50 Гц, преимущественно в лабораториях и на испытательных станциях.
Ответвление с номинальным вторичным напряжением 100/v3 В - для поверки трансформаторов напряжения классов точности 3,0; 3Р и 6Р.
Ответвление с номинальным вторичным напряжением 100 В - для поверки трансформаторов напряжения классов точности 0,05 и менее точных.
Климатическое исполнение "УХЛ", "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.
Дополнительно:
Трансформаторы НЛЛ-15 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-15-1 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-15-2 - с номинальным напряжением вторичной обмотки 100 В.
Трансформаторы НЛЛ-35 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-2 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-3 - с номинальным напряжением вторичной обмотки 100 В.
Трансформаторы НЛЛ-35-1 с одной вторичной обмоткой имеют условное обозначение:
- НЛЛ-35-4 - с номинальным напряжением вторичной обмотки 100/√3 В;
- НЛЛ-35-5 - с номинальным напряжением вторичной обмотки 100 В.
Патентная защита
1. Патент на изобретение № 2089956.
Технические данные
Наименование параметра
|
Значение
|
НЛЛ-15
|
НЛЛ-15-1
|
НЛЛ-15-2
|
НЛЛ-15-3
|
НЛЛ-15-4
|
НЛЛ-35
|
НЛЛ-35-1
|
НЛЛ-35-2
|
НЛЛ-35-3
|
НЛЛ-35-4
|
НЛЛ-35-5
|
Класс напряжения
|
15
|
35
|
Номинальное напряжение первичной обмотки*, В
|
3000
3300
6000
6300
6600
6900
10000
11000
13800
15000
15750
16000
|
1000
2000
3000
5000
6000
10000
15000
|
18000
20000
22000
24000
30000
33000
35000
36000
|
18000
20000
22000
24000
27000
27500
35000
36000
|
18000
20000
22000
24000
30000
33000
35000
36000
|
18000
20000
22000
24000
27000
27500
35000
36000
|
Номинальное напряжение ответвлений вторичной обмотки, В
|
100/√3
100
|
100/√3
|
100
|
100/√3
100
|
100
|
100/√3
100
|
100/√3
100
|
100/√3
100
|
100
|
100/√3
100
|
100
|
Класс точности:
ответвления 100 В
ответвления 100/√3 В
|
0,1
0,2**
|
-
0,05**
|
0,05**
-
|
0,1
0,2**
|
0,05**
-
|
0,1
0,2**
|
0,1
0,2**
|
-
0,05**
|
0,05**
-
|
-
0,05**
|
0,05**
-
|
Номинальная мощность в классе точности***, ВА
|
0; 5; 10; 15
|
Коэффициент мощности нагрузки
|
1
|
Номинальная частота, Гц
|
50
|
Схема и группа соединения обмоток
|
1/1-0
|
Одноминутное испытательное напряжение промышленной частоты, кВ
|
27
|
54
|
Масса, кг
|
65 max
|
85 max
|
Примечание:
*) Класс точности 0,05 - для исполнения с одним номинальным напряжением вторичной обмотки 100/√3 или 100 В.
**) Поставка только по спецзаказу.
***) В соответствии с заказом могут поставляться с номинальной мощностью не более 10 В•А. |
Исполнение |
L, мм |
L1, мм
|
H, мм
|
H1, мм
|
Масса,
кг
|
Рис.
|
НЛЛ-15 |
403 |
266 |
370 |
358 |
65
|
4
|
НЛЛ-35 |
448 |
266 |
440 |
424
|
85
|
5
|
НЛЛ-35-I |
6
|

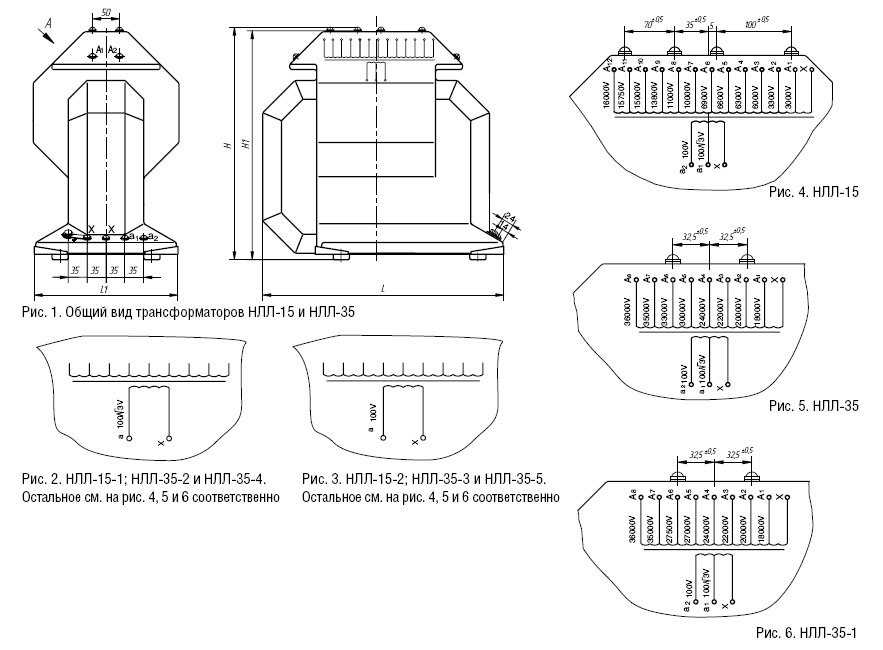

Общий вид трансформатора (чертеж)
