Назначение

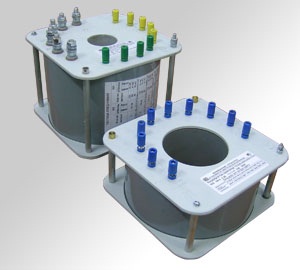

Трансформаторы тока измерительные лабораторные ТЛЛ-0,66 предназначены для использования в цепях переменного тока с номинальным напряжением до
0,66 кВ частотой 50 Гц при электрических измерениях и поверке средств измерений.
Трансформаторы изготавливаются в исполнении УХЛ категории размещения 4.2 по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
-
высота над уровнем моря не более 1000 м;
-
температура окружающего воздуха при эксплуатации от плюс 1 до плюс 35 °С;
-
при хранении от плюс 50 до минус 60 °С;
-
относительная влажность воздуха 80% при 25 °С без конденсации влаги;
-
окружающаясреда -невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
-
положение трансформатора в пространстве - на горизонтальной плоскости.
Трансформатор выполнен в виде опорной конструкции.
Корпус трансформатора выполнен из литой изоляции. Она является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.
Конструкция трансформатора предусматривает возможность закрепления трансформатора болтами М10, вворачивающимися во втулки, расположенные на нижней опорной поверхности.
Технические данные
|
Наименование параметра
|
Значение
|
|
Номинальное напряжение, кВ
|
0,66
|
|
Наибольшее рабочее напряжение, кВ
|
0,8
|
|
Номинальная частота, Гц
|
50
|
|
Номинальныйвторичный ток, А
|
5
|
|
Номинальная вторичная нагрузка с коэффициентом мощности соs φ = 1,В×А
|
5
|
|
Класс точности:
|
0,05 или 0,1
|
|
Продолжительность непрерывной работы, не более:
|
|
|
час (ТЛЛ-0,66-2)
|
8
|
|
мин (ТЛЛ-0,66-3)
|
20
|
|
Отношение продолжительности непрерывной работы к длительности нерабочего интервала
|
1
|
Номинальный первичный ток
|
Трансформатор
|
Номинальный первичный ток, А
|
Масса, кг |
|
ТЛЛ-0,66-1
|
1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50;
60; 75; 80; 100; 150; 200; 250; 300; 400; 500
|
9,5 |
|
ТЛЛ-0,66-2 (в литом исполнении)
|
600; 750; 800; 1000; 1200; 1500; 2000
|
5,3 |
|
ТЛЛ-0,66-2
|
600; 750; 800; 1000; 1200; 1500; 2000; 3000
|
5,5 |
|
ТЛЛ-0,66-3
|
3000; 4000; 5000; 6000; 8000; 10000
|
8,5 |
Таблица соединений ТЛЛ-0,66-1
|
I1Н, А
|
Первичная обмотка
|
Вторичная обмотка
|
|
Кол. витк.
|
Маркировка
|
кол. витк.
|
Маркировка
|
|
Начало
|
Конец
|
Начало
|
Конец
|
|
1
|
300
|
Л3-Л7
|
60
|
И1
|
И2
|
|
1,5
|
200
|
Л3-Л4
|
|
2
|
80
|
И1
|
И3
|
|
2,5
|
100
|
И1
|
И4
|
|
3
|
100
|
Л4-Л7
|
60
|
И1
|
И2
|
|
4
|
80
|
И1
|
И3
|
|
5
|
100
|
И1
|
И4
|
|
7,5
|
40
|
Л5-Л6
|
60
|
И1
|
И2
|
|
10
|
80
|
И1
|
И3
|
|
15
|
20
|
Л6-Л7
|
60
|
И1
|
И2
|
|
20
|
80
|
И1
|
И3
|
|
25
|
100
|
И1
|
И4
|
|
30
|
10
|
Л8-Л13
(предварительно установить перемычку между Л10 и Л11)
|
60
|
И1
|
И2
|
|
40
|
80
|
И1
|
И3
|
|
50
|
100
|
И1
|
И4
|
|
75
|
4
|
Л8-Л10
(предварительно установить перемычки между Л9 и Л11)
|
60
|
И1
|
И2
|
|
60
|
5
|
Л8-Л10 (предварительно установить перемычки между Л8 и Л11, Л10 и Л13)
|
|
80
|
80
|
И1
|
И3
|
|
100
|
100
|
И1
|
И4
|
|
150
|
2
|
Л8-Л9
(предварительно установить перемычки между Л8 и Л11, Л9 и Л12)
|
60
|
И1
|
И2
|
|
200
|
80
|
И1
|
И3
|
|
250
|
100
|
И1
|
И4
|
|
300
|
внешняя обмотка
|
1
|
Л1-Л2
|
60
|
И1
|
И2
|
|
400
|
80
|
И1
|
И3
|
|
500
|
100
|
И1
|
И4
|

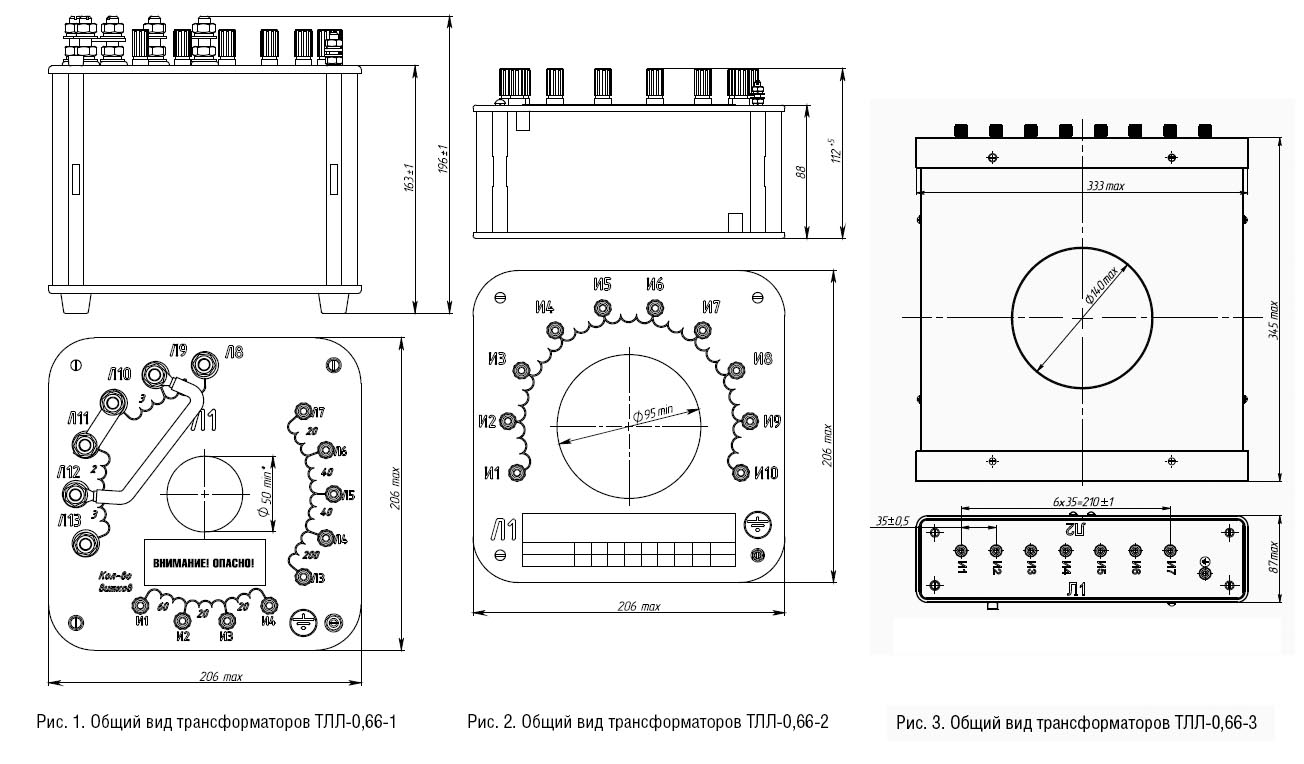

Общий вид трансформатора (чертеж)
