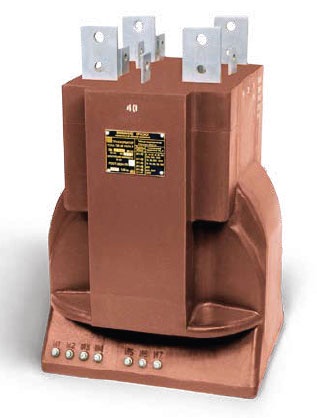

Назначение
Трансформатор предназначен для питания цепей измерения тока, мощности и энергии, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ в лабораториях и на испытательных станциях промышленных предприятий.
Трансформатор изготавливается в исполнении "УХЛ" и "Т" категории размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.
Технические данные
|
Наименование параметра
|
Норма |
|
Номинальное напряжение, кВ |
35 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
Номинальный первичный ток, А |
5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0,8, ВА |
15 |
|
Номинальный класс точности |
0,05 или 0,1 |
|
Кратность трехсекундного тока термической стойкости |
4 |
|
Кратность тока электродинамической стойкости |
10 |
|
Продолжительность непрерывной работы, ч |
4 |
|
Длительность нерабочего интервала, ч, не менее |
4 |
Одноминутное испытательное напряжение
промышленной частоты, кВ |
54 |
|
Масса, кг |
102 |
Подсоединения вторичных выводов
|
Выводы вторичной обмотки
|
Номинальный первичный ток,А |
|
И1 - И2 |
5, 10, 20, 40, 50, 100, 200, 500, 1000 |
|
И1 - И3 |
15, 30, 600, 1200 |
|
И1 - И4 |
75, 150, 300, 750, 1500 |
|
И1 - И5 |
800 |
|
И1 - И6 |
400, 2000 |
|
И1 - И7 |
3000 |

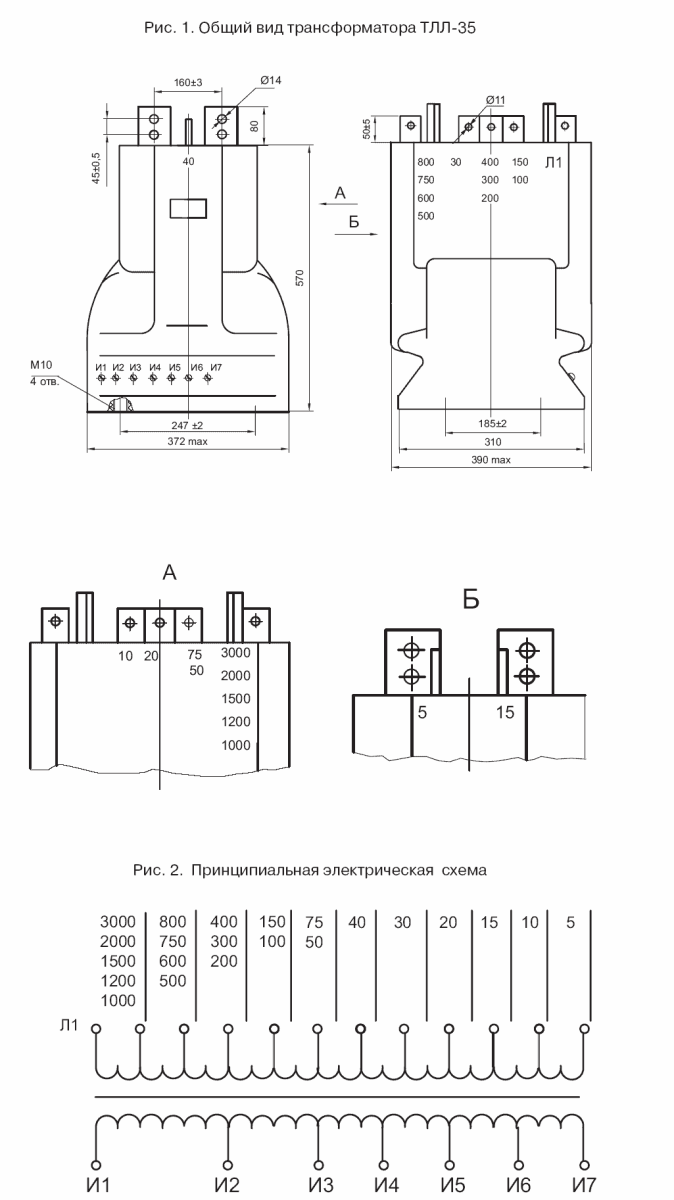

Общий вид трансформатора (чертеж)
