Трансформаторы типа ОСОВ предназначены для питания ламп местного освещения и электроинструмента в шахтах, не опасных по пыли, газу, в производствах с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях), для ламп в судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке.
О - однофазный; С - сухой; О - для местного освещения; В - водозащищенное исполнение; Частота, 50 Гц
Климатическое исполнение трансформаторов ОСОВ У, категория размещения 5 по ГОСТ 15150-69.
Климатическое исполнение трансформаторов ОСО У, УХЛ категория размещения 2, 3 по ГОСТ 15150-69.
Класс защиты II по ГОСТ 12.2.007.0-75
Требования по пожарной безопасности по ГОСТ 12.1.004-91
Степень защиты IP65 Соответствует ТУ 16-517.701-73
Примечание:

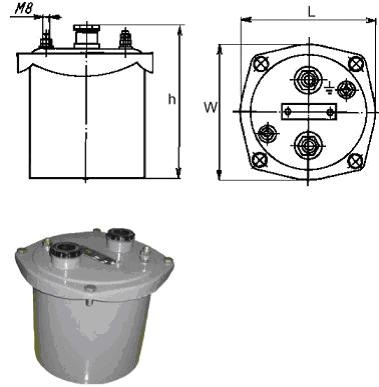

1.Трансформаторы типа ОСОВ выпускаются в баках, герметически закрытыми крышками, с защитным экраном между обмотками.
2.Питающие кабели и кабели вторичных цепей вводятся внутрь через сальники с нажимными гайками. На крышке бачка имеется болт для заземления.
Трансформаторы ОСОВ
Основные технические данные изделия |
Масса, кг
|
Габаритные размеры, мм
L, W, H
|
Номинальная мощность
|
Номинальное напряжение обмоток, В
|
Первичной
|
Вторичной
|
0,25
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
5,9
|
200х200х225
|
0,4
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
11,0
|
200х200х240
|
0,5
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
11,5
|
200х200х240
|
0,63
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
14,0
|
200х200х240
|
1,0
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
13,2
|
220х220х280
|
1,6
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
22,65
|
H=258 mm, Ǿ343 mm
|
2,5
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
28,1
|
H=320 mm, Ǿ 343 mm
|
4,0
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
35,4
|
H=320 mm, Ǿ 343 mm
|
Трансформаторы ОСО
Основные технические данные изделия |
Масса, кг
|
Габаритные размеры, мм
L, W,H
|
Номинальная мощность
|
Номинальное напряжение обмоток, В
|
Первичной
|
Вторичной
|
Длина, Ширина, Высота
|
0,25
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
4,0
|
120х88х125
|
0,4
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
6,3
|
120х118х125
|
0,5
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
8,5
|
144х120х152
|
0,63
|
660; 380 220; 127
|
220:127:110:42:36:24:12
|
10,1
|
144х120х152
|
Для заказа звоните: (846) 231-43-79 и 231-43-97
