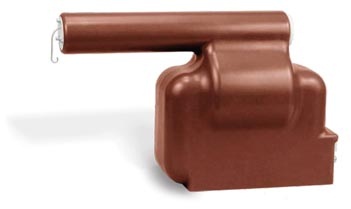

Назначение
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ15150.
Рабочее положение - любое.
Таблица 1. Технические характеристики трансформатора ЗНОЛПМИ.01
|
Наименование параметра |
Значение |
|
Класс напряжения, кВ |
10 |
|
Номинальное напряжение первичной обмотки, В |
12 |
|
Номинальное напряжение первичной обмотки, В |
10000/√3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
Номинальная мощность основной вторичной обмотки, ВА в классе точности:
0,2
0,5
1 |
10
30
90 |
|
Номинальная мощность дополниетльной вторичной обмотки в классе точности 3, ВА |
200 |
|
Предельная мощность вне класса точности, ВА |
400 |
|
Предельный допустимый длительный первичный ток, А |
0,07 |
|
Схема и группа соединения обмоток |
1/1/1-0-0 |
|
Номинальная частота, Гц |
50 |
|
Сопротивление резистора в составе защитного предохранительного устройства, Ом |
11 |
|
Номинальная мощность резистора, Вт |
0,25 |
|
Масса, кг |
15,5 |
Общий вид трансформатора (чертеж)
