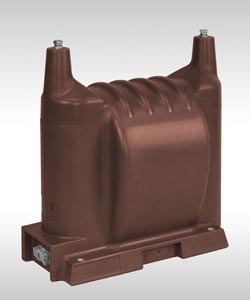

Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства или закрытые распределительные устройства. Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.
Климатическое исполнение «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150.
Рабочее положение трансформаторов в пространстве - вертикальное.
Для удобства в эксплуатации предусмотрены различные варианты расположения выводов вторичных обмоток трансформаторов: НОЛ-20-1, НОЛ-20-2, НОЛ-20-3, НОЛ-35-1; НОЛ-35-2; НОЛ-35-3.

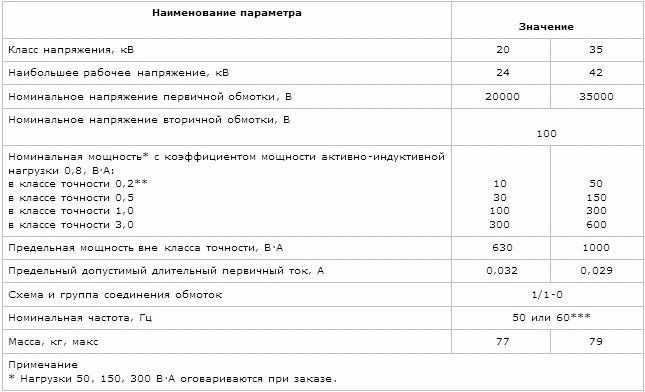

Таблица 1. Технические характеристики
Примечание
*) Наибольшая возможная мощность для заданного класса точности.
**) Только для трансформаторов с номинальным вторичным напряжением вторичной обмотки 100В и одним классом точности.
***)Только для трансформаторов, предназначенных для поставок на экспорт.
Для комерческого учета электроэнергии трансформаторы изготавливаются с одним классом точности 0,2 или 0,5.

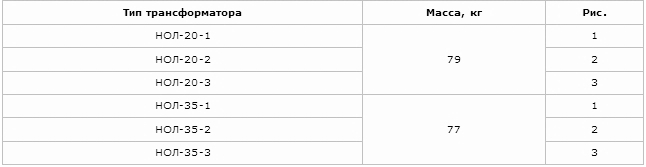

Таблица 2.

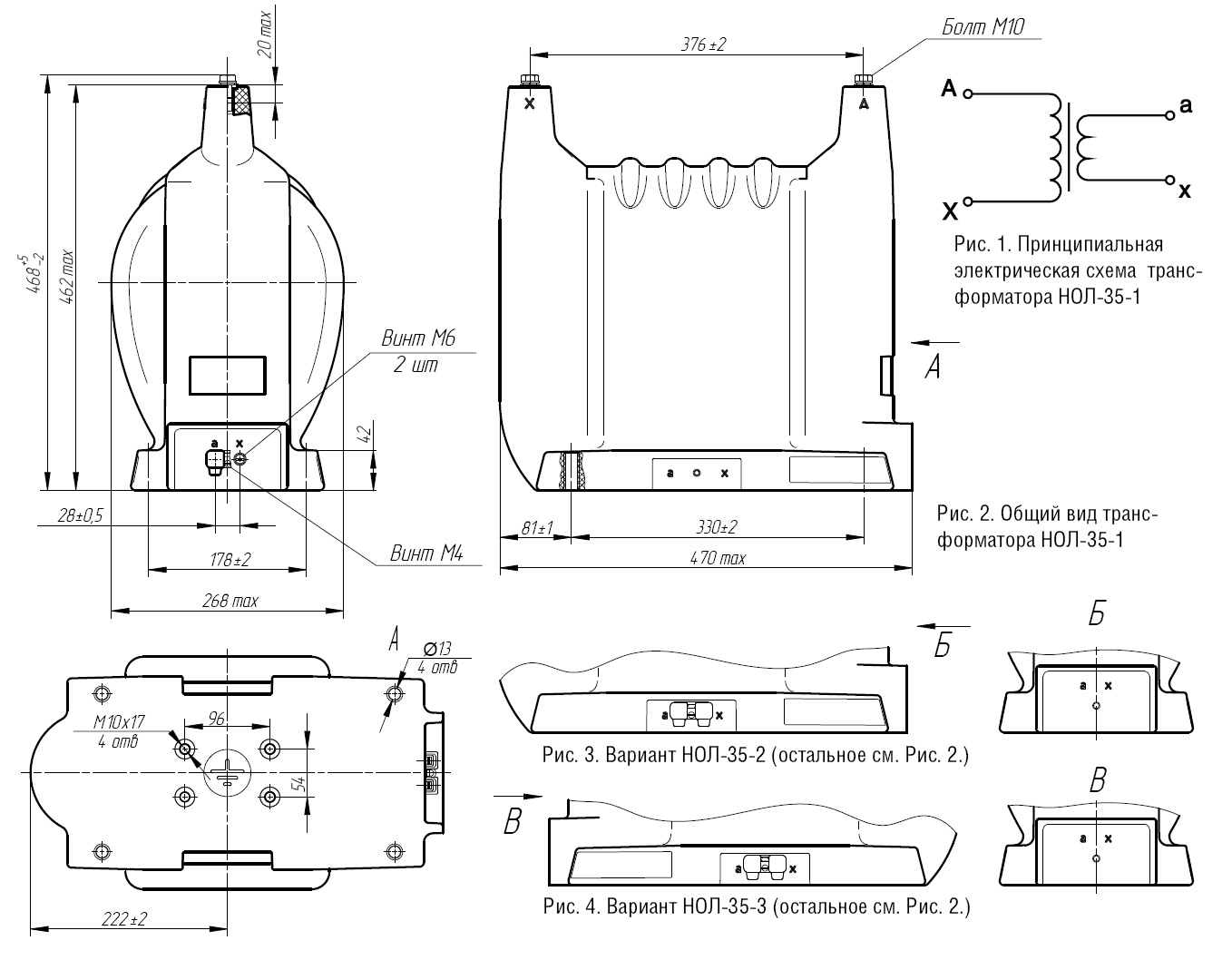

Общий вид трансформатора (чертеж)
