Назначение

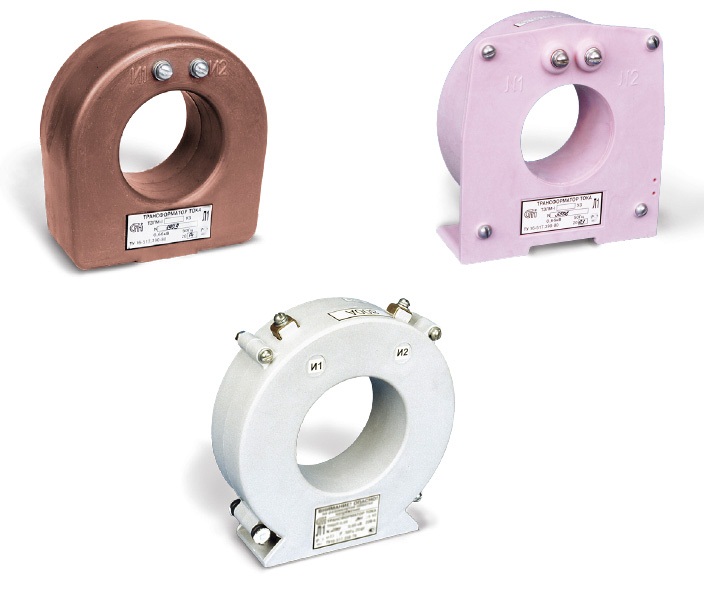

Трансформаторы тока ТЗЛМ предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформаторы устанавливаются на кабель: диаметром до 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:
-высота над уровнем моря не более 1000 м;
-температура окружающей среды приведена в таблице;
-окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
-рабочее положение - любое.
Таблица 1. Технические данные
|
Климатическое исполнение |
Рабочее значение температуры, °C |
|
нижнее |
верхнее |
|
эксплуатация |
транспортировка |
эксплуатация |
транспортировка |
|
У |
-45 |
-50 |
+45 |
+50 |
|
Т |
-10 |
-50 |
+55 |
+60 |
Таблица 2. Максимальная чувствительность защиты
|
Тип реле |
Используемая шкала реле, А |
Уставка тока
срабатывания, А |
Чувствительность защиты (первичный ток, А), не более |
при работе с
одним трансформатором |
при после-
довательном
соединен.
трансформ. |
при параллель-
ном соеди-
нении двух
трансформ. |
РТ-140/0,21
РТЗ-511 |
0,1–0,2
0,02–0,1 |
0,1
0,03 |
8,5
2,5 |
10,2
3,2 |
12,5
4,8 |
Общий вид трансформатора (чертеж)
