Назначение

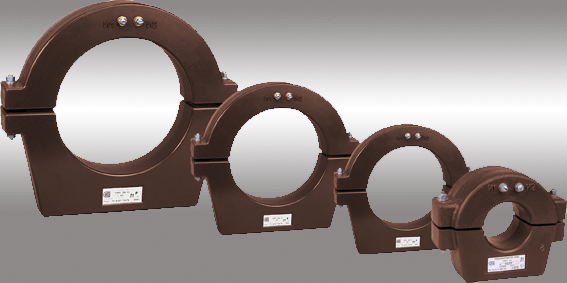

Трансформатор тока ТЗРЛ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабели диаметром от 70, 100, 125 и 200 мм.
Трансформатор изготавливается в исполнении "У" категории 2 по ГОСТ 15150 и предназначен
спортировании - от минус 50°С до плюс 60°С;

• окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
• рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра	Норма
Номинальная частота, Гц	50 или 60
Номинальное напряжение, кВ	0,66
Односекундный ток термической стойкости вторичной обмотки, А	140
Испытательное одноминутное напряжение промышленной частоты, кВ	3

Таблица 2. Максимальная чувствительность защиты

Тип реле	Используемая шкала реле, А	Уставка тока срабатывания, А	Чувствительность защиты (первичный ток, А), не более
			при работе с одним транс- форматором	при после- довательном соединен. трансформ.	при параллель- ном соеди- нении двух трансформ.
РТ-140/0,2 РТЗ-51	0,1–0,2 0,02–0,1	0,1 0,03	25 3	30 4	45 4,5

Таблица 3. Размеры трансформаторов ТЗРЛ

Обозначение	Коэффициент трансформации	Размеры, мм								Масса, кг
		h	B	Hmax	H1	H2	D	L1	Lmax
ТЗРЛ-70	30/1	14	85	172	62	85	70	100	213	6.4
ТЗРЛ-100	30/1	21	60	205	72	102	100	125	255	5.5
ТЗРЛ-125	30/1	21	80	227	88	112	125	125	270	8.4
ТЗРЛ-200	60/1	27	60	330	130	158	205	180	360	9.8

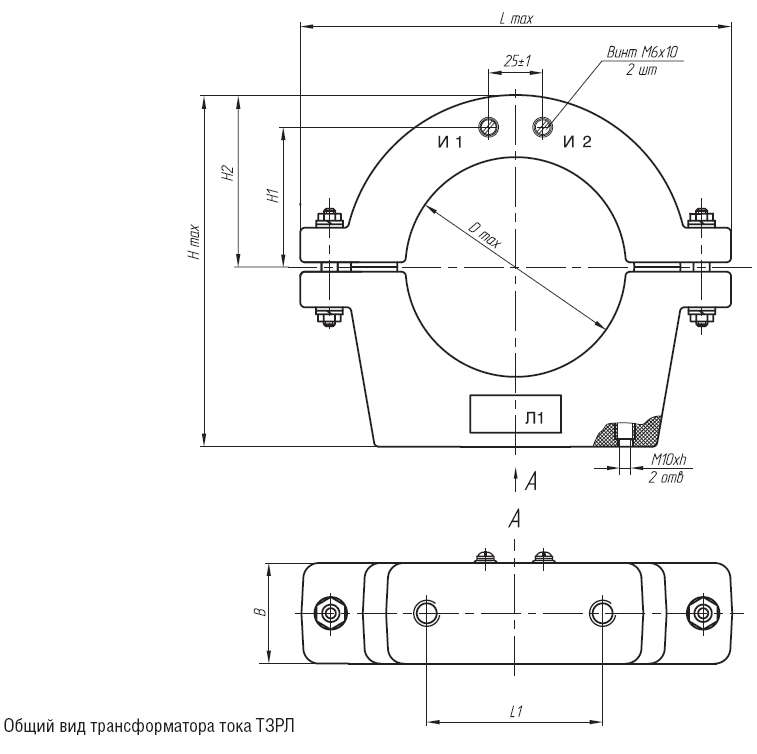

Общий вид трансформатора (чертеж)

Разъемный трансформатор тока ТЗРЛ для защиты

Таблица 1. Технические характеристики

Наименование параметра	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальная частота, Гц	50 или 60*
Номинальный первичный ток, А	200;300;400;500;600;750;800;1000;1200;1500;2000
Наибольший рабочий первичный ток, А	200;320;400;500;630;800;800;1000;1250;1600;2000
Номинальный вторичный ток, А	1
Количество вторичных обмоток, шт.	1
Номинальная вторичная нагрузка, при cos φ = 0,8 (нагрузка индуктивно – активная)	3 – 30**
Класс точности по ГОСТ 7746	10Р
Односекундный ток термической стойкости, А, не менее	80
Номинальная предельная кратность вторичной обмотки, не менее	Уточняется при заказе

Примечание *Только для трансформаторов, предназначенных для поставок на экспорт.
**Уточняется при заказе

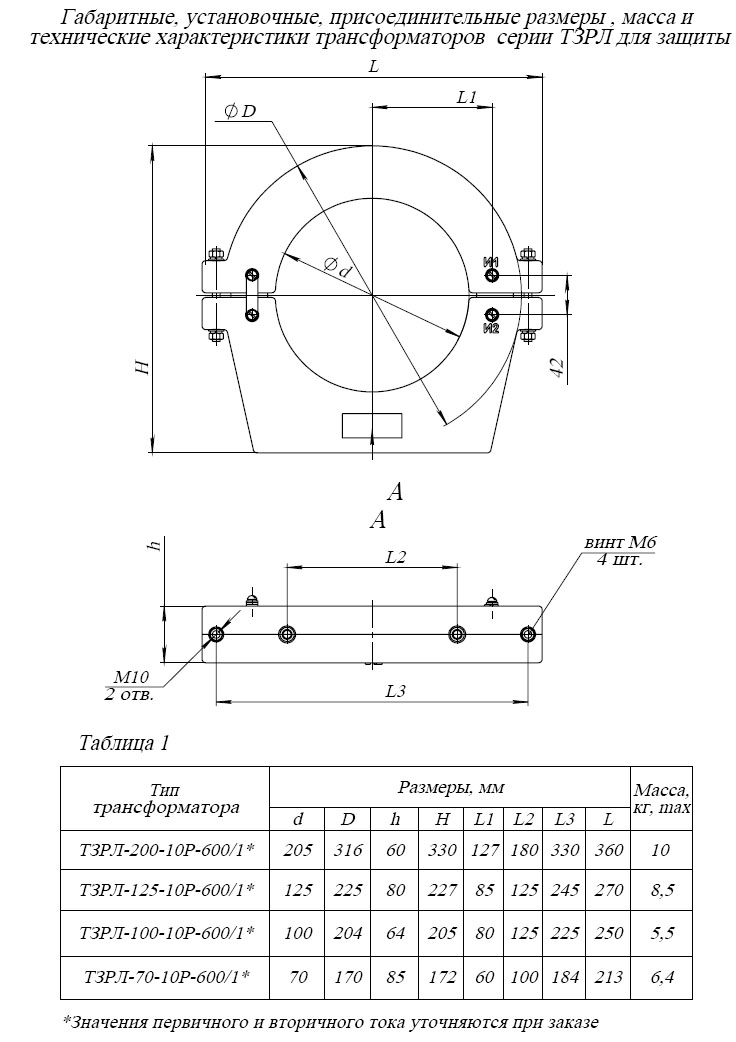

Общий вид трансформатора (чертеж)

Разъемный трансформатор тока нулевой последовательности ТЗРЛ для микропроцессорной защиты

Назначение

Трансформаторы ТЗРЛ для микропроцессорной защиты предназначены для схем релейной защиты от замыкания на землю путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.

Трансформаторы ТЗРЛ выпускаются исполнения У2 и Т2.

У или Т – климатическое исполнение по ГОСТ 15150;

2 – категория размещения по ГОСТ 15150.

Таблица 1. Технические характеритики трансформаторов ТЗРЛ для микропроцессорной защиты

Наименование параметра	Значение
Номинальное напряжение, кВ	0,66
Номинальная частота, Гц	50,60*
Односекундный ток термической стойкости вторичной обмотки, А	20,0
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более, А:	25
Номинальный первичный ток, А, не более	100

Трансформаторы ТЗРЛ для микропроцессорной защиты используются для эксплуатации с реле РТЗ-51, РТ-40, микропроцессорной защитой типа SEPAM или микропроцессорной защитой другого типа по согласованию с заказчиком.

Таблица 2. Габаритные размеры трансформтаоров ТЗРЛ для микропроцессорной защиты

Тип трансформатора	Размеры, мм								Масса, кг, max
	d	D	h	H	L1	L2	L3	L
ТЗРЛ-200-470/1	205	316	60	330	127	180	330	360	10
ТЗРЛ-125-470/1	125	225	80	227	85	125	245	270	8.5
ТЗРЛ-100-470/1	100	204	64	205	80	125	225	250	5.5
ТЗРЛ-70-470/1	70	170	85	172	60	100	184	213	6.4
