ОПНп 3, 6, 10 кВ
Ограничители перенапряжений предназначены для защиты от коммутационных и грозовых перенапряжений электрооборудования сетей с изолированной или компенсированной нейтралью напряжением 3, 6, 10 кВ переменного тока частотой 50 Гц.
Ограничители представляют собой защитные аппараты опорно-подвесного типа, состоящие из последовательно соединенных оксидно-цинковых варисторов, заключенных в полимерный герметизированный высокопрочный корпус, оконцованный металлическими фланцами.
По заказу ограничители могут комплектоваться кронштейнами.
Ограничители соответствуют требованиям ТУ 3414-002-15207362-2003.

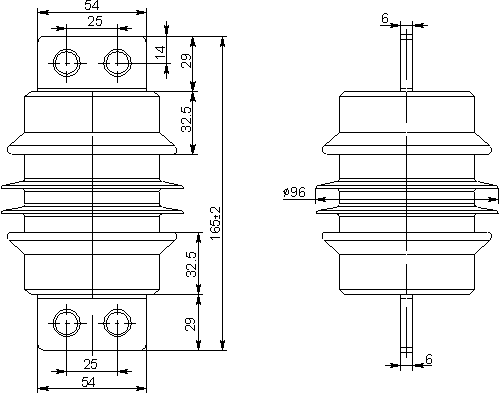

ОПНп (3, 6, 10)/550/…-УХЛ1 (2)
|
Высота Н, мм |
Масса, кг |
ОПНп-3/550/…-УХЛ1 |
165±2 |
1,2±0,1 |
ОПНп-6/550/…-УХЛ1 |
215±2 |
2,0±0,1 |
ОПНп-10/550/…-УХЛ1 |
255±2 |
2,5±0,1 |

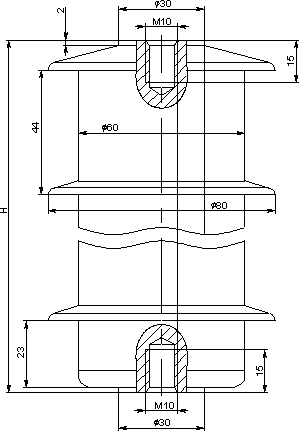

ОПНп-6/550/(6,0-7,2)-10-III-УХЛ1
|
Высота Н, мм |
Масса, кг |
ОПНп-3/550/…-УХЛ2 |
80±1 |
0,9±0,2 |
ОПНп-6/550/…-УХЛ2 |
120±1 |
1,4±0,2 |
ОПНп-10/550/…-УХЛ2 |
160±1 |
1,8±0,2 |
