Назначение и область применения
- Освещение железнодорожных станций, платформ и мостов.
- Освещение аллей, скверов, парков.
- Освещение территорий железнодорожных и метро-депо.
- Освещение второстепенных шоссе и автомагистралей.
- Заменяет светильники с лампами мощностью 77-125 Вт.
- Возможность установки на маневровых электро и тепловозах, аварийно-восстановительных поездах и других транспортных средствах ж/д.
Конструкция и устройство светильника

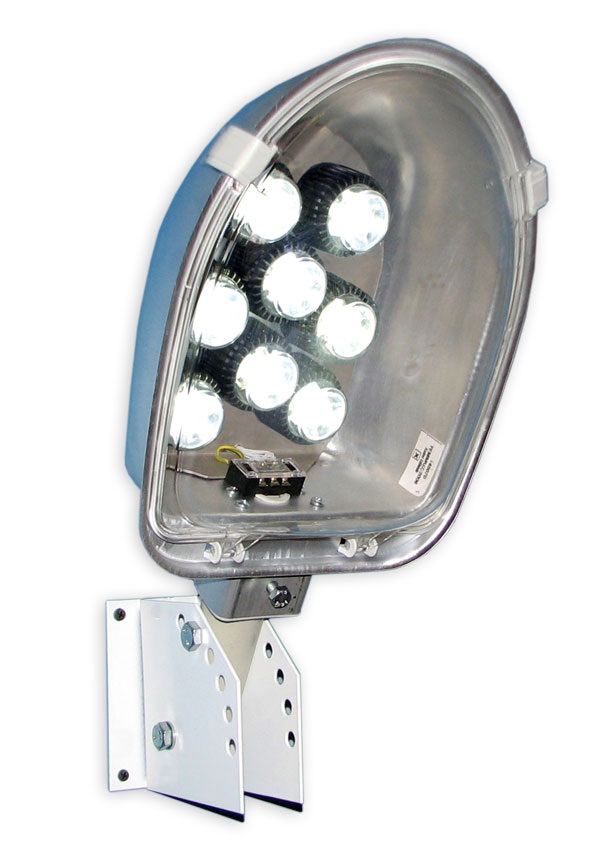

Светильник выполнен на 8 светодиодных лампах мощностью по 4 Вт каждая, с собственными радиаторами. Лампы установлены на общую алюминиевую панель полуовального профиля. Лампы крепятся внутри алюминиевого рефлектора через теплопроводящий компаунд, имеющий плотный тепловой контакт с верхней поверхностью рефлектора. Внутри корпуса светильника установлена соединительная колодка, к которой подключены однофазная электрическая сеть и провод заземления. Сетевые провода выведены через герметизированную втулку и металлическую крышку на верхнюю поверхность рефлектора. Для соединения с сетью использован кабель с резиновой изоляцией длиной 75 мм. Кабель заканчивается лужеными концами, к которым подключаются сетевые провода. Нижняя часть рефлектора закрыта стеклом со специальным стягивающим хомутом с уплотнительной резиновой прокладкой. Стекло прижимается к рефлектору с помощью откидных замков. Светильник комплектуется специальным кронштейном для установки на стенах и иных вертикальных поверхностях. С помощью отверстий в кронштейне имеется возможность устанавливать требуемый угол излучения через каждые 15° (15° х 6). Для установки на стандартные столбы с консолями кронштейн не нужен. Его заменяет труба диаметром 40 мм. Перечисленные конструктивные решения обеспечивают светильнику пыле-брызгозащищенное исполнение класса IP54.
Отличительные особенности светильника
Отсутствие трансформаторов и ПРА.
Наличие в каждой лампе линзового комплекта, обеспечивающего направленный свет высокой яркости.
Высокий срок службы.
Отсутствие необходимости технического обслуживания.
Технические данные
1. Напряжение питания сети , В - 220 (+10; -15%)
2. Частота питающей сети - 50 Гц; 60 Гц
3. Потребляемая мощность, Вт, не более - 32
4. Осевая сила света, кд, не менее - 3000
5. Полный угол излучения, deg (2 Ө ½ ) - 30
6. Минимальная высота подвеса от пола, м - 3
7. Среднее расстояние между светильниками, м - 2
8. Средняя освещенность площади, лк - 200
9. Свет - Белый Т°к > 5500
10. Коэффициент яркости - Ra ≥ 80
11. Срок службы светильника, час, не менее - 30 000
12. Ресурс светильника до списания, лет - 8
13. Гарантийный срок эксплуатации светильника, лет - 2
14. Габаритные размеры, мм - 354х233х171
15. Масса светильника, кг, не более - 2,8
